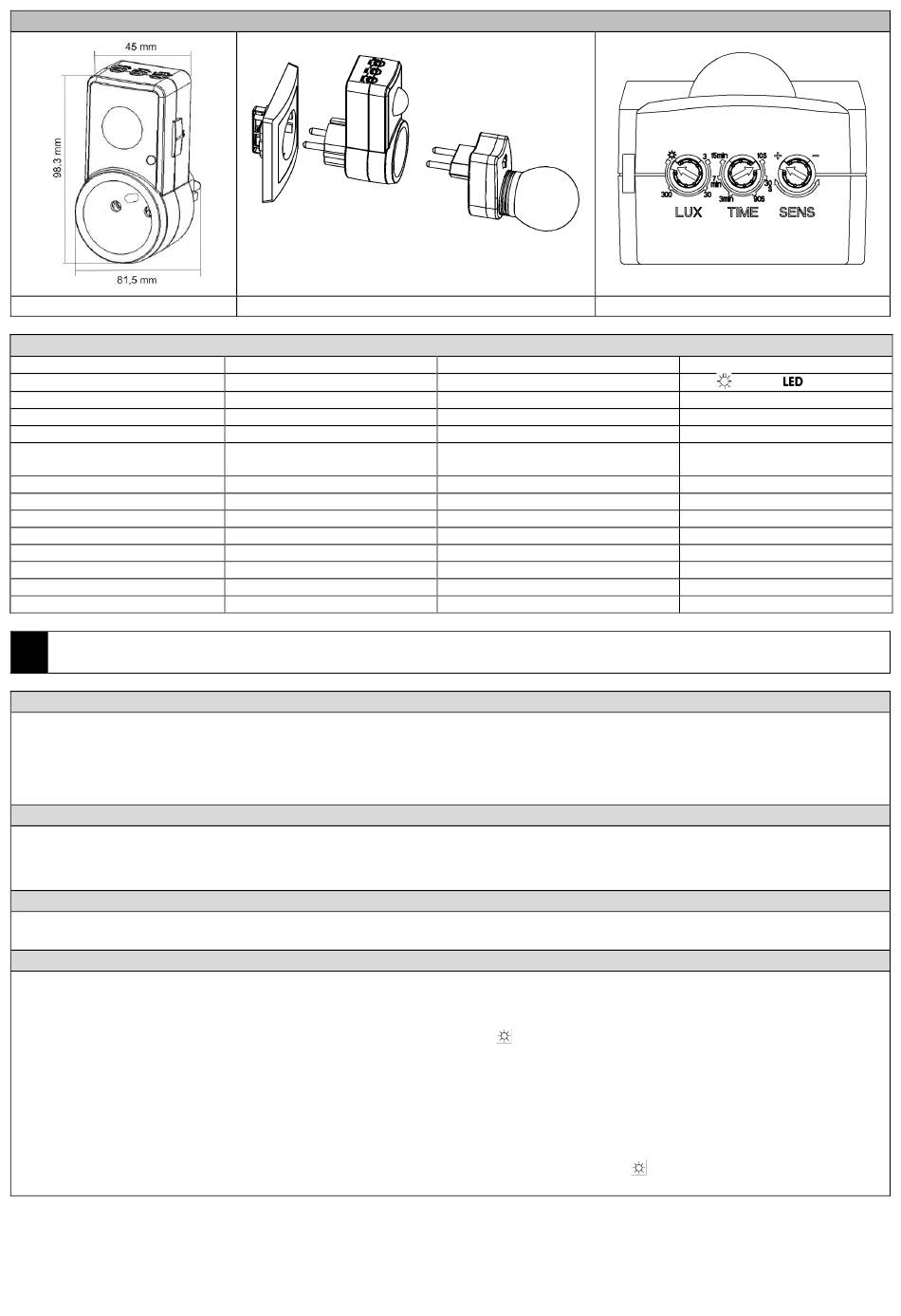

Rys.1/ Fig.1/ Abb.1
Zasilanie
Max. obciążenie
Prędkość wykrywanego ruchu
Kąt detekcji czujnika
Regulacja czujnika natężenia światła
Regulacja czasu świecenia
Zasięg detekcji czujnika
Stopień ochrony
Waga netto
Temp. pracy
Wysokość montażu
Współpracuje z LED
Czujnik obecności
Przekaźnik
PL
Urządzenie elektryczne mające na celu automatyzację włączania i wyłączania urządzeń elektrycznych po wykryciu ruchu przy pomocy czujnika PIR. Załączanie odbywa
się przy odpowiednim natężeniu światła.
Funkcje:
- regulacja czasu działania TIME
- regulacja natężenia światła otoczenia LUX
- regulacja zasięgu SENS
Ponieważ czujka reaguje na zmiany temperatury, należy unikać następujących sytuacji:
− Unikaj kierowania czujnika w stronę obiektów o powierzchniach silnie odbijających światło, takich jak lustra itp.
− Unikaj montażu czujnika w pobliżu źródeł ciepła, takich jak otwory wentylacyjne, urządzenia klimatyzacyjne, światło, itp.
− Unikaj kierowania czujnika w stronę obiektów, które mogą poruszać się pod wpływem wiatru, takich jak kurtyny, wysokie rośliny itp.
•
Umieść urządzenie w gniazdku.
•
Po podłączeniu dowolnego urządzenia elektrycznego ustaw parametry czujnika i przetestuj go.
Wbudowany czujnik zmierzchowy pozwala wykrywać dzień i noc. Regulacja odbywa się płynnie za pomocą pokrętła LUX w zakresie od 3 (warunki nocne) do 2000 lux.
Regulowany zasięg SENS w zakresie od 2m do 9m.
Regulowany czas załączania TIME – minimalny czas to 10 sek.±3 sek. Maksymalny czas to 15 min±2 min. Czas liczony jest od ostatniej detekcji. Czas opóźnienia czujnika
jest naliczany w sposób ciągły: jeśli kolejny sygnał indukcyjny nakłada się na pierwszy, następuje ponowne uruchomienie.
•
Pokrętło LUX przekręć w kierunku zgodnym do ruchu wskazówek zegara na maksimum
•
Pokrętło TIME przekręć w kierunku przeciwnym do ruchu wskazówek zegara na 10 sek.
•
Pokrętło SENS przekręć w kierunku zgodnym z ruchem wskazówek zegara na maksimum (+).
•
Podłącz dowolne urządzenie elektryczne do gniazdka. Czujnik rozgrzeje się w ciągu 30 sekund, po czym przejdzie w tryb pracy.
•
Jeżeli czujnik odbierze sygnał indukcyjny, lampa się włączy. Gdy nie ma już innego sygnału indukcyjnego, obciążenie powinno przestać działać
•
w ciągu 10s±3s i lampa się wyłączy.
•
Pokrętło LUX przekręć w kierunku przeciwnym do ruchu wskazówek zegara na minimum (3). Jeżeli natężenie światła otoczenia jest większe niż 3LUX, czujnik nie
będzie działał i lampa również przestanie działać. Jeżeli natężenie światła otoczenia jest mniejsze niż 3LUX (ciemność), czujnik będzie działał. W przypadku braku
sygnału indukcyjnego, czujnik powinien przestać działać w ciągu 10s±3sek.
Uwaga: Podczas testowania urządzenia w świetle dziennym, pokrętło LUX należy OBRÓCIĆ NA POZYCJĘ (SUN)
działać prawidłowo! Jeśli podłączona lampa ma moc większą niż 60W / 10W LED, dystans pomiędzy lampą a czujnikiem powinien wynosić minimum 60 cm.
BUDOWA/ CONSTRUCTION/ AUFBAU
Rys.2/ Fig.2/ Abb.2
SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN
Power supply
Max. load
Motion detection speed
Detection angle
Adjustable daylight sensor
Adjustable time setting
Detection range
Protection level
Net weight
Working temperature
Installation height
Works with LED
Presence sensor
Relay
CHARAKTERYSTYKA
MONTAŻ/INSTALACJA
DZIAŁANIE – TEST URZĄDZENIA
Stromversorgung
Max. Belastung
Geschwindigkeit der erfassten Bewegung
Erfassungswinkel
Einstellbarer Tageslichtsensor
Einstellbare Leuchtdauer
Erfassungsbereich
Schutzart
Nettogewicht
Betriebstemperatur
Montagehöhe
Arbeitet mit LED
Anwesenheitssensor
Relais
WAŻNE
2
Rys.3/ Fig.3/ Abb.3
230V~, 50Hz
1200W
0,6~1,5 m/s
120
<3-2000 lux
min. 10sek.±3sek.
max.7min.±2min.
2-9m
IP20
0,18kg
-20
0
1,8m~2,5m
Instrukcja obsługi i montażu
, w przeciwnym wypadku czujnik nie będzie
300W
0
C~40
0
C
✓
✓
