- Seite 1 BEDIENUNGSANLEITUNG Quadrantenteiler Modell: SQV-80 Version 1.2sfi/0513/dt/A5...
- Seite 2 SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung SQV-80 Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Lieferumfang 1. Bedienelemente und Anzeigen 1.1 Übersicht 1.2 Erläuterungen 2. Geräteinstallation 2.1 Grundkonfiguration mit Alarmeingängen und Alarmausgängen 2.2 VCR Verbindung für Zoomdarstellung bei Bildwiedergabe 2.3 Verbindung für VCR gesteuerte Aufnahme 3. Einsatz des Gerätes 3.1 Einrichtungsmenü... -
Seite 4: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung SQV-80 Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. ÜBERLASSEN SIE WARTU NGSARBEITEN QUALIFIZIERTEM PERSONAL. -
Seite 5: Allgemeine Sicherheitshinweise
Bedienungsanleitung SQV-80 Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 6: Lieferumfang
Kamera nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht, eine defekte Kamera selbst zu reparieren, sondern lassen Sie die Reparaturen ausschließlich von qualifiziertem Fachpersonal ausführen! Bei unsachgemäßer Handhabung der Kamera entfällt jeglicher Garantieanspruch. Lieferumfang 1x Gerät SQV-80 1x Netzteil und Kabel 1x Handbuch _________________________________________________________________________________ - 6 -... -
Seite 7: Bedienelemente Und Anzeigen

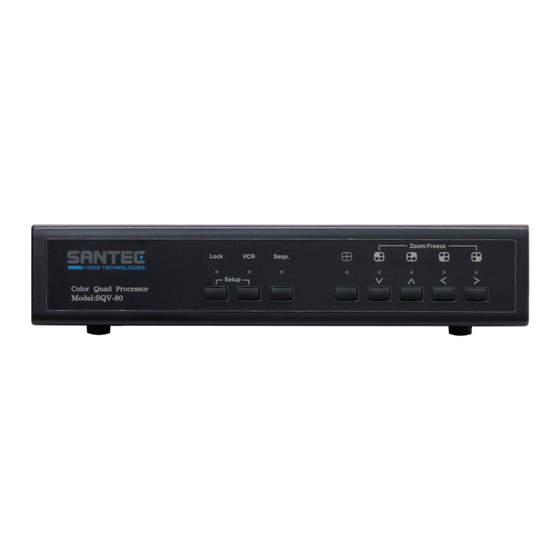

Bedienungsanleitung SQV-80 1. Bedienelemente und Anzeigen 1.1 Übersicht Gerätevorderseite: Geräterückseite: _________________________________________________________________________________ - 7 -... -
Seite 8: Erläuterungen
Bedienungsanleitung SQV-80 1.2 Erläuterungen Gerätevorderseite: 1. Sicherheit (Lock): Taste für die Sicherheitssperre. Wird diese Taste für 2 Sekunden gedrückt, so wird die Sicherheitssperre eingeschaltet. Wird diese Taste ein zweites Mal für 2 Sekunden betätigt, so wird die Sicherheitssperre wieder deaktiviert. Durch gleichzeitiges Betätigen der Tasten (Lock #1) und (VCR #2) gelangen Sie ins Setup-Menü. -
Seite 9: Geräterückseite
Bedienungsanleitung SQV-80 3. Sequenz: Mit dieser Taste wird die automatische Bildfolgesequenz im Vollbildmodus zu- und abge- schaltet.. 4. Quadanzeige: Diese Taste schaltet zwischen der Darstellung eines einzigen Bildes im Vollbildformat oder vier Bildern im reduzierten QUAD-Format um. Kamerawahltasten: Bei eingeschalteter Quadanzeige werden mit diesen vier Tasten die zugeordneten vier Kamerabilder auf Standbild umgeschaltet. - Seite 10 Bedienungsanleitung SQV-80 Masse (Chassis GND): Dieser Kontakt ist für einen Massekontakt des Geräts vorgesehen. Über diese Buchse wird das Chassis des Geräts geerdet, um Interferenzen und elektrische Schocks zu unterbinden. 10. Ausgang für die Direktbildübertragung (Monitor Output): An dieser BNC-Buchse liegt das über das Bedienfeld der Frontseite steuerbare Videosignal an.
-
Seite 11: Geräteinstallation
Bedienungsanleitung SQV-80 2. Geräteinstallation Ein einwandfreies Funktionieren des Systems kann nur durch eine korrekte Installation erreicht werden. Beachten Sie daher bei der Installation Ihres Systems das folgende Verkabelungsdiagramm und lassen Sie während der Installation die Stromversorgung der Geräte ausgeschaltet. 2.1 Grundkonfiguration mit Alarmeingängen und Alarmausgängen... -
Seite 12: Vcr Verbindung Für Zoomdarstellung Bei Bildwiedergabe
Bedienungsanleitung SQV-80 2.2 VCR Verbindung für Zoomdarstellung bei Bildwiedergabe Der VCR-Wiedergabemodus eignet sich für die Wiedergabe von aufgezeichneten Quadbildern und wird als Quad-Bild oder Vollbild angezeigt. Drücken Sie die VCR Taste (#2) auf der Gerätevorderseite, um in den VCR-Wiedergabe- modus umzuschalten) -
Seite 13: Verbindung Für Vcr Gesteuerte Aufnahme
Bedienungsanleitung SQV-80 2.3 Verbindung für VCR gesteuerte Aufnahme Mit der Verbindung von den Aufnahme- und Stop-Schaltern des VCRs mit den NC- und NO- Alarmausgängen können Sie länger aufzeichnen als bei einem herkömmlichen VCR. Der Rekorder zeichnet nur dann auf, wenn ein Signal bei den Alarmsensoren ausgelöst wird. -
Seite 14: Einsatz Des Gerätes
Bilder aller vier Kameras in Quadanzeige dargestellt. 3.2 Seite 1 des Einrichtungsmenüs Für den SQV-80 gibt es drei Einrichtungsseiten. Im Einrichtungsmodus werden die Kamerawahltasten als Cursor-Tasten im Einrichtungsmenü benutzt. Die Tasten „<“ und „>“ bewegen den Cursor im Einrichtungsmenü. -
Seite 15: Einrichten Der Verweilzeit
Bedienungsanleitung SQV-80 3.3.2 Einrichten der Verweilzeit Mit Hilfe dieses Menüs kann die Verweilzeit für alle Kameras und dem Quad-Bildschirm auf dem Direktbildübertragungskanal festgelegt werden. Im Menü wird eine Tabelle mit allen Kameras und ihren eingestellten Verweilzeiten angezeigt. Für jeden Kanal kann die Verweilzeit zwischen 00 und 99 eingestellt werden. -
Seite 16: Typ Des Alarmmelders
Bedienungsanleitung SQV-80 3.3.5 Typ des Alarmmelders Das Gerät erfasst zunächst den Typ des am entsprechenden Kanal angeschlossenen Alarmmelders. Das Ergebnis wird in der Sensorspalte (Spalte 2) angezeigt. Die Typen werden nach den beiden Klassen OFFEN (OPEN) oder GESCHLOSSEN (CLOSED) klassifiziert. -
Seite 17: Auf Werkseinstellung Zurücksetzen
Bedienungsanleitung SQV-80 3.4 Auf Werkseinstellung zurücksetzen Das Einrichtungsmenü kann auf die werksseitig eingestellten Vorgabewerte zurückgesetzt werden, indem die Tasten (#1 & #2) gedrückt werden und gleichzeitig das Gerät eingeschaltet wird. Die Tasten solange gedrückt halten, bis ein Quad-Bild auf dem Monitor erscheint. -
Seite 18: Die Bildfolgeschaltung
Bedienungsanleitung SQV-80 3.8 Die Bildfolgeschaltung Durch Einschalten der Bildfolgetaste (#3) wird folgende Bildfolge auf dem Bildschirm dargestellt. Zunächst wird mit einer Quadanzeige aller vier Kamerakanäle begonnen, dann stellt das System jedes einzelne Kamerabild im Vollbildformat dar, um den Zyklus dann wieder mit der Quadanzeige zu beginnen. -
Seite 19: Alarmbetrieb: Alarmmelderaktivierung Und Videoverlust
Bedienungsanleitung SQV-80 3.10 Alarmbetrieb: Alarmmelderaktivierung und Videoverlust 3.10.1 Alarmmelder aktivieren Das Gerät ist mit vier Alarmeingängen ausgestattet. Bei jeder Alarmauslösung wird: 1. Der eingebaute Summer und das Steuerrelais für die Alarmausgabe aktiviert. 2. Die dem Kamerakanal, über den der Alarm ausgelöst wurde, zugeordnete LED beginnt zu blinken. -
Seite 20: Die Fernbedienung
Bedienungsanleitung SQV-80 3.11 Die Fernbedienung Das Gerät kann über eine Fernbedienung, einem Terminal oder Computer fernbedient wer- den. Achtung! Trennen Sie das Gerät unbedingt von der Spannungsversorgung, bevor Sie die Fernbedienung anschliessen. Pinbelegung der 9-poligen Steckbuchse SUB-D: Bei Anschluss einer RC-25 oder RC-45 Fernbedienung werden über die Pole 1 - 3 Kontrollsignale übertragen und über die Pole 6 - 9 wird die Fernbedienung mit Strom... - Seite 21 Bedienungsanleitung SQV-80 Standbild: Um das Gerät auf Standbild zu schalten, muss der Computer zunächst das Kommando "E" oder "G" ausgeben, um die Quadanzeige einzuschalten oder auf Aufzeichnungsgerät umzuschalten und anschließend mit dem entsprechenden Kommando den entsprechenden Kanal aufzurufen. Eine nochmalige Eingabe des Kommandos für den entsprechenden Kanal schaltet das Standbild wieder aus.
- Seite 22 Bedienungsanleitung SQV-80 Einstellung des „Status Code“ für Normal- und Alarmzustände: Der „Status Code“ beträgt insgesamt 2 Byte. Byte 1 (die erste 8 Bits) zeigt den Arbeitszustand des Geräts. Byte 2 (die zweite 8 Bits) zeigt Alarmzustände des Geräts. BYTE 1: Statuscode für Alarm- und Normalbetrieb:...
- Seite 23 Bedienungsanleitung SQV-80 BYTE 2: Statuscode für Alarmbetrieb: Die ersten 4 Bits zeigen den vom Alarmsensor aktivierten Alarmstatus jedes Kanals. Die nächsten 4 Bits zeigen den „Video Loss“ Alarmstatus jedes Kanals. „1“ bedeutet, dass ein Alarm erfasst wurde „0“ bedeutet, dass kein Alarm erfasst wurde.
-
Seite 24: Besondere Ausstattungsmerkmale
Bedienungsanleitung SQV-80 4. Besondere Ausstattungsmerkmale Das Videobild von 4 anschließbaren S/W oder Farbkameras können zu einem Videosignal zusammengefasst und gleichzeitig angezeigt werden. Vom Benutzer wählbare Videoanzeige beinhaltet Quadanzeige (Kameras 1 - 4) und automatische Bildfolgeanzeige im Vollbildformat. ... -
Seite 25: Technische Daten
Bedienungsanleitung SQV-80 5. Technische Daten Modell SQV-80 Farb-Quadrantenteiler Anzahl der Farben 16.700.000 (Farb) Bildstandard Auflösung 1024 x 625 Bildwiederholungsrate Videoeingänge Kameraeingänge 1,0 Vss, 75 Ohm x 4 VCR-Eingang 1,0 Vss, 75 Ohm x 1 Videoausgänge Live Monitor 1,0 Vss, 75 Ohm x 1 Durchschleifausgänge... - Seite 26 Bedienungsanleitung SQV-80 _________________________________________________________________________________ - 26 -...
- Seite 27 Bedienungsanleitung SQV-80 Notizen _________________________________________________________________________________ - 27 -...
- Seite 28 Ihr Fachhändler: __________________________________________________________________________ www.santec-video.com...
