Inhaltszusammenfassung für Osmo +

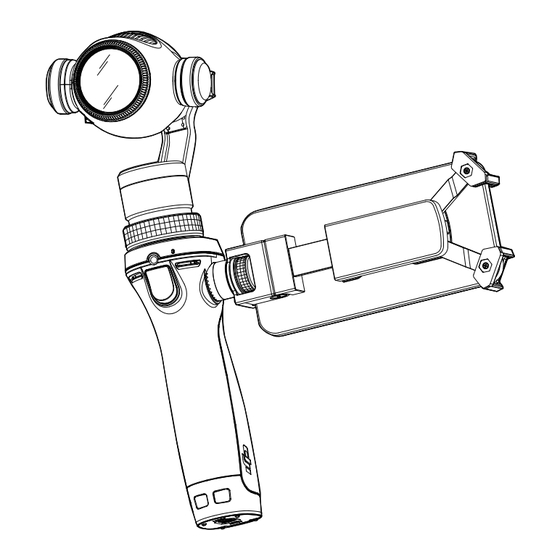

- Seite 1 Bedienungsanleitung V1.0 2017.01...
-
Seite 2: Ausdrucken Dieses Dokuments
Suchen Sie nach Stichwörtern wie „Akku“ und „Montage“, um das entsprechende Thema zu finden. Wenn Sie dieses Dokument mithilfe von Adobe Acrobat Reader geöffnet haben, drücken Sie die Tastenkombination Strg+F bei Windows oder Command+F bei Mac, um eine Suche zu starten. -
Seite 3: Inhaltsverzeichnis
Einleitung Erste Schritte DJI Intelligent Battery Mobilgerät anbringen Mobilgerätehalter abnehmen Optionales Zubehör Gimbal entsichern Gimbal sichern Der Osmo+ im Betrieb Bedienelemente und Bedienung Betriebsarten „DJI GO“-App Herunterladen Verbindung zur „DJI GO“-App herstellen Die wichtigsten Seiten Firmware aktualisieren „DJI GO“-App verwenden... -
Seite 4: Einleitung
Videos mit bis zu 4K auf. Die leichte, ergonomische Bauweise mit den gut erreichbaren Tasten bietet Ihnen ein vielseitiges, persönliches Videogerät für die Einhandbedienung. Die „DJI GO“-App ergänzt den Osmo+ mit Aufnahmemodi wie Motion-Timelapse (bewegte Zeitrafferaufnahmen) und 9-Shot Panorama. Dank 3-Achsen-Stabilisierung und SmoothTrack-System gleicht der Osmo+ die natürlichen Armbewegungen aus und glättet Übergänge. -
Seite 5: Erste Schritte
Erste Schritte DJI Intelligent Battery Der intelligente Akku mit 1225 mAh Kapazität liefert dem Osmo+ etwa 114 Minuten lang Strom. Akku laden Schließen Sie das Ladegerät über das mitgelieferte Kabel an eine Wandsteckdose an. Setzen Sie den Akku in das Ladegerät. Es dauert in etwa 110 Minuten bis der Akku vollständig geladen ist. -
Seite 6: Akku Einsetzen
öffnen. Setzen Sie den Akku ein, und schließen Sie den Deckel. Akku entnehmen Betätigen Sie den Schieber unten am Osmo+, um den Akku-Deckel zu öffnen. Drücken Sie den roten Sicherungshaken vom Akku weg, bis er aufspringt, und entnehmen Sie dann den Akku. -
Seite 7: Mobilgerät Anbringen
OSMO+ Bedienungsanleitung Mobilgerät anbringen 1. Klappen Sie die zwei Arme des Mobilgerätehalters aus. 2. Bringen Sie die Aufnahmen in die gewünschte Position. 3. Setzen Sie das Mobilgerät zunächst einseitig in die Arme. 4. Fahren Sie die Arme aus, bis das Mobilgerät vollständig vom Halter umschlossen wird. -
Seite 8: Mobilgerätehalter Abnehmen
1. Sie können den Mobilgerätehalter abnehmen, indem Sie den Knauf gegen den Uhrzeigersinn drehen. 2. Die DJI-Rosettenhalterung sollte bei Nichtgebrauch mit einer Kappe verschlossen werden. Optionales Zubehör DJI bietet verschiedenes Zubehör für den Osmo+ an. Z-Achse Die Osmo Z-Achse kann vertikale Erschütterungen durch natürliche Armbewegungen beim Gehen oder Laufen signifikant reduzieren. -
Seite 9: Gimbal Entsichern
OSMO+ Bedienungsanleitung Fahrzeughalterung Die drei Saugnäpfe sind ideal für die Anbringung auf dem Autodach oder an der Heckscheibe geeignet und halten auch während der Fahrt. Gerader Verlängerungsarm Nimmt bis zu drei weitere Halterungen gleichzeitig auf. Weitere Informationen erhalten Sie im offiziellen DJI-Onlineshop (http://store.dji.com). -
Seite 10: Gimbal Sichern
OSMO+ Bedienungsanleitung Sie können den Gimbal vor oder nach dem Einschalten des Osmo+ entsichern. Wir empfehlen allerdings, den Gimbal vor dem Einschalten des Osmo+ zu entsichern. Wenn der Gimbal beim Einschalten noch gesichert ist, gibt das Gerät eine langsame Tonfolge aus. - Seite 11 — leuchtet durchgehend grün Firmware-Update erfolgreich blinkt langsam rot Aufzeichnung eines Videos blinkt abwechselnd rot und grün Firmware wird aktualisiert Kamera nicht richtig am Osmo+ befestigt — leuchtet durchgehend rot oder Firmware-Update fehlgeschlagen oder Systemstörung ×2 blinkt zweimal rot Störung an der Kamera...
- Seite 12 OSMO+ Bedienungsanleitung [6] Statusanzeige Zeigt den Status des Osmo+ an. Genauere Informationen finden Sie in der Tabelle unten. Statusanzeige Statusanzeige Beschreibung Osmo+ wird initialisiert bzw. aus dem blinkt schnell grün Ruhemodus geweckt blinkt langsam rot Warnung! Akkuladezustand niedrig blinkt schnell rot Warnung: Akkuladezustand sehr niedrig Auslöser wird bei gesichertem Gimbal...
-
Seite 13: Betriebsarten
Auslöser los. Die Standardeinstellungen für SSID, Kennwort und Frequenz der WLAN- Verbindung werden wiederhergestellt. Das Osmo+-WLAN ein-/ausschalten: Drücken und halten Sie den Auslöser, ziehen Sie den Ein-/Ausschalter nach unten, und lassen Sie dann den Auslöser und den Ein-/Ausschalter los. Das WLAN ist ausgeschaltet, wenn die Systemstatus-LED zweimal blinkt. Wiederholen Sie diesen Vorgang, um das WLAN einzuschalten. -
Seite 14: Underslung-Modus
Kamera zu zentrieren. Blitzlicht-Modus Wenn Sie den Osmo+ um 90 Grad nach vorn neigen, schaltet das System aus dem Upright-Modus in den Blitzlicht-Modus. Im Blitzlicht-Modus lässt sich die Kamera durch Drücken des Joysticks nach oben und unten neigen; Drücken des Joysticks nach links und rechts hat keine Wirkung. -
Seite 15: Dji Go"-App
OSMO+ Bedienungsanleitung Portrait-Modus Wenn Sie den Osmo+ um 90 Grad nach links oder rechts drehen, schaltet das System aus dem Upright-Modus in den Portrait-Modus. „DJI GO“-App Mit der „DJI GO“-App können Sie das HD-Videosignal in Echtzeit auf dem Bildschirm des Mobilgeräts verfolgen Der Osmo+ wird durch die „DJI GO“-App ergänzt, die Aufnahmemodi wie... -
Seite 16: Die Wichtigsten Seiten
3. Beim ersten Gebrauch müssen Sie den Osmo+ gemäß den Anweisungen auf dem Bildschirm aktivieren. Melden Sie sich im Internet bei Ihrem DJI-Konto an. Stellen Sie nach der Aktivierung die Verbindung zum Osmo+-WLAN wieder her. - Seite 17 OSMO+ Bedienungsanleitung ISO:100 1/25 f:2.8 EV:0 JPEG 453 Info-Leiste Zeigt Kameraparameter, Akku-Ladung und WLAN-Signalstärke an. : Autofokus/Messungsmodus Mit diesem Symbol schalten Sie zwischen Autofokus und Messungsmodus um. : Umschalten zwischen Foto/Video Bewegen Sie den Schieber, um zwischen Foto- und Videoaufnahme umzuschalten.
- Seite 18 Wenn Sie diese Option aktivieren, wird zusätzlich zur Videodatei eine SRT-Datei mit Bildschirminformationen erstellt. • Zeitrafferformat Wenn Sie „JPEG+Video“ wählen, werden die Zeitrafferfotos und das Video gespeichert. • Anti-Flimmer-Filter Um Flackern durch Lichtquellen entgegenzuwirken, wählen Sie die Frequenz in Ihrem Land aus.
- Seite 19 Rollachse kalibriert werden. Stellen Sie dazu einen positiven oder negativen Wert ein. • Automatische Kalibrierung Verringert die durch magnetische Störimpulse aus der Umgebung oder menschliche Fehler verursachte Drift. Während der Kalibrierung muss der Osmo+ aufrecht und ruhig gehalten werden. • Gimbal zurücksetzen Tippen Sie hier, um den Gimbal auf die Standardeinstellungen zurückzusetzen.
- Seite 20 OSMO+ Bedienungsanleitung SmoothTrack je nach Zoom: Ist diese Funktion aktiviert, variiert SmoothTrack automatisch die Geschwindigkeit je nach Stärke des Zooms. Fokussierung bei Stopp des Gimbals: Aktivieren Sie diese Funktion, um den Autofokus zu erlauben, wenn der Gimbal sich nicht mehr bewegt.
-
Seite 21: Firmware Aktualisieren
Folge von Pieptönen aus. Wiederholen Sie in diesem Fall die Aktualisierung. „DJI GO“-App verwenden Schließen Sie den Osmo+ an das Mobilgerät an, und starten Sie die „DJI GO“-App. Falls ein neues Firmware-Update verfügbar ist, werden Sie darauf hingewiesen. Um das Update zu starten, verbinden Sie das Mobilgerät mit dem Internet, und befolgen Sie die Anweisungen am Bildschirm. -
Seite 22: Pflege Und Wartung
Beim Transport muss der Osmo+ zum Schutz des Gimbals gesichert sein (siehe unten). Der Osmo+ ist nicht wasserfest. Beim Gebrauch ist er von Sand und Staub fernzuhalten. Nach dem Gebrauch sollten Sie den Osmo+ mit einem weichen, trockenen Lappen abwischen. - Seite 23 OSMO+ Bedienungsanleitung Kamera Modell X3 ZOOM/FC350Z 1/2,3” CMOS Sensor Pixel effektiv = 12,40 MP (Pixel gesamt: 12,76 MP) 3,5-facher optischer Zoom 22 – 77 mm Equivalent Objektiv F2.8 (Weitwinkel) – F5.2 (Tele), FOV 92° (Weitwinkel) – 35° (Tele) Fokus: 0,5 m bis unendlich ISO-Bereich 100 –...
- Seite 24 OSMO+ Bedienungsanleitung Betriebstemperatur 0° bis 40° C 48 kHz Audio-Ausgang WLAN-Videoverbindung 2,412 bis 2,462 GHz Betriebsfrequenz 5,180 bis 5,805 GHz Sendereichweite 25 m 2,4 GHz: 8 dBm Strahlungsleistung (EIRP) 5 GHz: 12 dBm DJI Intelligent Battery Modell HB02-542465 LiPo Kapazität...
-
Seite 25: Fehlerdiagnose
Sie das Mobilgerät auf den Kanal 2,4 GHz oder 5,8 GHz ein, und versuchen Sie es erneut. Wenn sich der Osmo+ immer noch nicht koppeln lässt, obwohl das Mobilgerät mit dem • Osmo+-WLAN verbunden ist, starten Sie den Osmo+ neu, und versuchen Sie es erneut. - Seite 26 Die aktuelle Fassung finden Sie unter http://www.dji.com/product/osmo-plus Sollten Sie Fragen bezüglich dieses Dokuments haben, kontaktieren Sie bitte DJI, indem Sie eine Nachricht an DocSupport@dji.com schreiben. (Support nur in Englisch und Chinesisch verfügbar) OSMO ist eine Marke von DJI. Copyright © 2017 DJI Alle Rechte vorbehalten...
