Mollet MOLOSmembran MFD Betriebsanleitung

M LLET
Füllstandtechnik
Lesen und befolgen Sie zuerst diese Sicherheitshinweise und beachten Sie die Betriebsanleitung.
Sicherheitshinweise
1. Die Installation, Inbetriebnahme und Wartung darf nur von qualifiziertem Fachpersonal mit elektrischen Kenntnissen durchgeführt werden.
2. Befolgen Sie die örtlichen und gesetzlichen Vorschriften und/oder die VDE 0100.
3. Beachten Sie die Temperaturangaben auf dem Typenschild.
4. Dem Signal-Kontakt muss eine Sicherung (max. 4 A) vorgeschaltet werden.
5. Schützen Sie den Signal-Kontakt vor Spannungsspitzen bei induktiven Lasten.
6. Nehmen Sie das Gerät nur in geschlossenem Zustand in Betrieb.
7. Schalten Sie vor dem Öffnen des Gerätes die Spannungszufuhr aus. (berührungsgefährliche Spannung)
Betriebsanleitung
1. Beschreibung
1.1 Bestimmungsgemäße Verwendung
Der Füllstandanzeiger überwacht den Füllstand als Grenzwertgeber
in Silos und Behälter. Er kann eingesetzt werden als Voll-, Leer-
und Bedarfmelder für staub- und pulverförmige, granulierte sowie
körnige Schüttgüter mit einer max. Körnung bis 30 mm und einer
Schüttdichte von 0,3 t/m³ ... 2,5 t/m³.
1.2 Funktion
Das Schüttgut drückt mit seinem Gewicht auf die Doppelmembrane.
Ein Stößel überträgt den Druck von den Membranen auf den Schal-
ter. Sinkt das Schüttgut, so werden die Membranen entlastet und der
Schalter zurückgeschaltet.
1.3 Technische Daten
Hersteller
Anschrift
Benennung
Typ
Temperaturbereich
T
Signal-Kontakt
Schaltvermögen
Schaltspannung
Empfindlichkeit
Ansprechverzögerung
Kabelanschluss
Kabeleinführung
Schutzart
Überdrucksicherheit
Gewicht
Wartung
Einbaulage
MOLLET D-74706 Osterburken Tel. +49 6291 6440-0 www.mollet.de
MOLLET
Füllstandtechnik GmbH
Industriepark RIO 103
74706 Osterburken
Membran-Füllstandanzeiger
MFD
-20 °C ... +70 °C
a
potenzialfreier Wechsler
4 A / 250 V AC
t a c t
C o n
24 V ... 250 V AC
oder 12 V ... 125 V DC
60 g ... 200 g einstellbar
keine
Schraube M4
Verschraubung M20x1,5
I P
IP65 nach DIN EN 60529
bis 5 bar
0,73 kg
keine
beliebig
Membran-Füllstandanzeiger
MFD

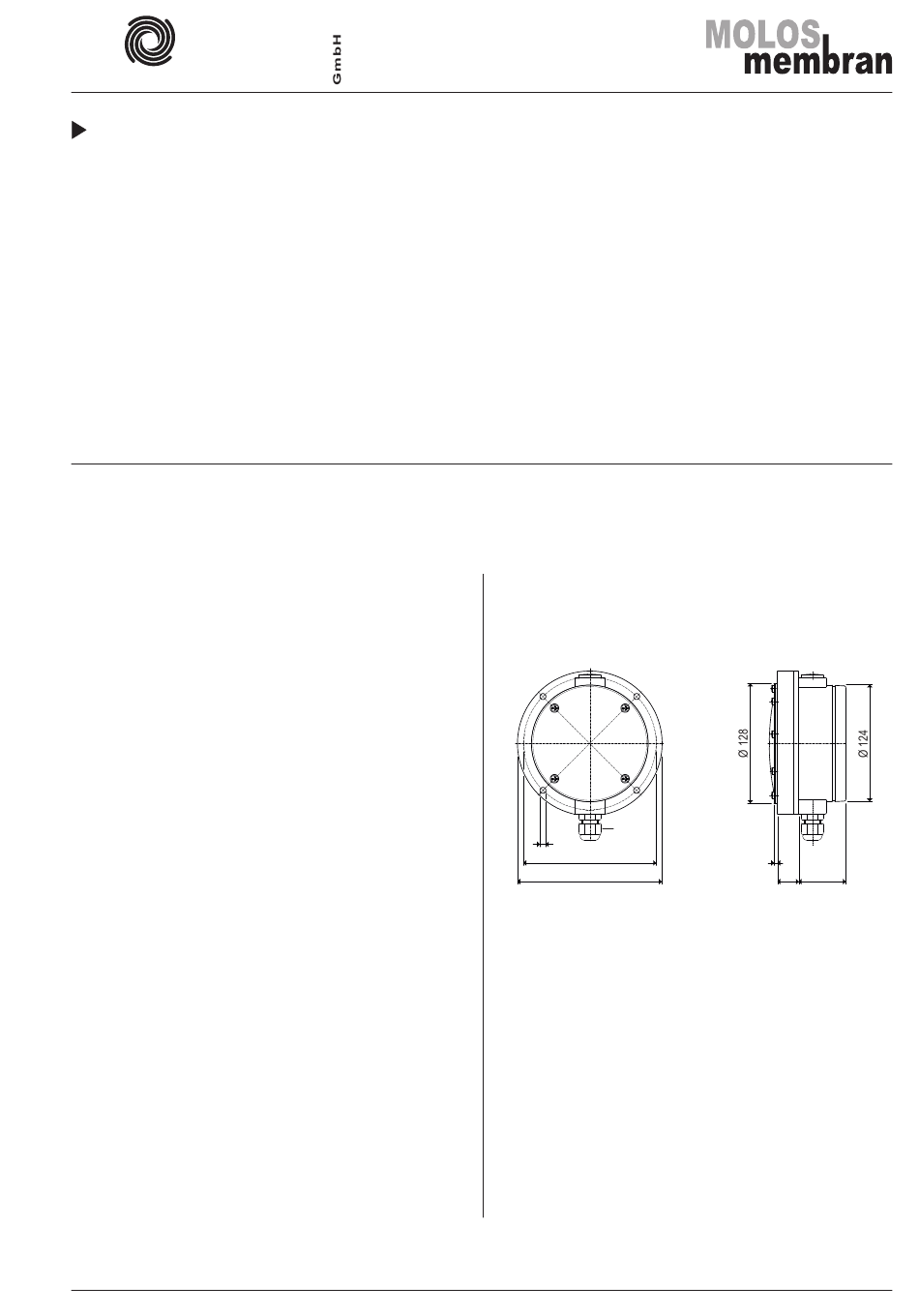

1.4 Abmessungen
oben
7
142
154
1.5 Werkstoffe
Gehäuse
Typ
MFD-NN = NBR
MFD-VN = VITON
MFD-NE = NBR
MFD-VE = VITON
Betriebsanleitung
M20x1,5
3,5
002-0202
GFK (glasfaserverstärkter Kunststoff)
Membrane Haltering
Stahl, verzinkt
Stahl, verzinkt
Edelstahl 1.4301
Edelstahl 1.4301
04/13
©
by MOLLET
25 49
MFD-BA 01
