Mollet MFA Betriebsanleitung

M LLET
Füllstandtechnik
Lesen und befolgen Sie zuerst diese Sicherheitshinweise und beachten Sie die Betriebsanleitung.
Sicherheitshinweise
1. Die Installation, Inbetriebnahme und Wartung darf nur von qualifiziertem Fachpersonal mit elektrischen Kenntnissen durchgeführt werden.
2. Befolgen Sie die örtlichen und gesetzlichen Vorschriften und/oder die VDE 0100.
3. Beachten Sie die Temperaturangaben auf dem Typenschild.
4. Dem Signal-Kontakt muss eine Sicherung (max. 4 A) vorgeschaltet werden.
5. Schützen Sie die Schalterkontakte des Gerätes vor Spannungsspitzen bei induktiven Lasten.
6. Nehmen Sie das Gerät nur in geschlossenem Zustand in Betrieb.
7. Schalten Sie vor dem Öffnen des Gerätes die Spannungszufuhr aus. (berührungsgefährliche Spannung)
Betriebsanleitung
1. Beschreibung
1.1 Bestimmungsgemäße Verwendung
Der Füllstandanzeiger überwacht den Füllstand als Grenzwertgeber
in Silos und Behälter. Er kann eingesetzt werden als Voll-, Leer- und
Bedarfmelder für staub- und pulverförmige, granulierte sowie körni-
ge Schüttgüter mit einer max. Körnung bis 30 mm und einer Schütt-
dichte von 0,3 t/m³ ... 1,0 t/m³.
1.2 Funktion
Das Schüttgut drückt mit seinem Gewicht auf die Membrane.
Ein Stößel überträgt den Druck von der Membrane auf den Mikro-
schalter. Sinkt das Schüttgut, so wird die Membrane entlastet und
der Schalter zurückgeschaltet.

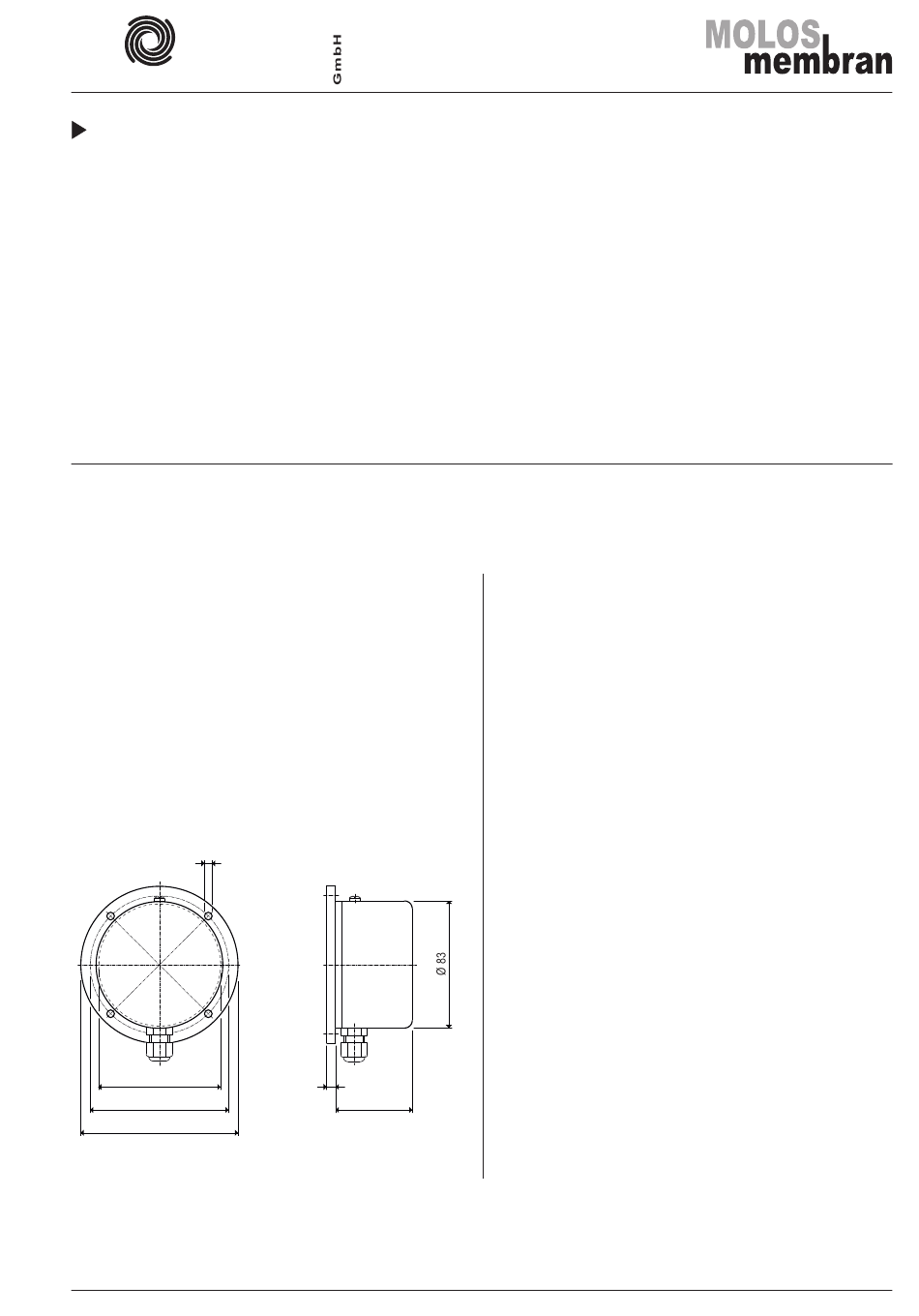

1.3 Abmessungen
5,2
*
LK 90
103
Loch-Ø im Behälter max. 80 mm
*
MOLLET D-74706 Osterburken Tel. +49 6291 6440-0 www.mollet.de
Membran-Füllstandanzeiger
MFA
M12x1,5
6
50
002-0200
1.4 Technische Daten
Hersteller
Anschrift
Benennung
Typ
Temperaturbereich
Signal-Kontakt
Schaltvermögen
Schaltspannung
Ansprechverzögerung
Empfindlichkeit
Kabelanschluss
Kabeleinführung
Schutzart
Überdrucksicherheit
Gewicht
Wartung
Einbaulage
1.5 Werkstoffe
Gehäuse
Membrane
04/13
Betriebsanleitung
MOLLET
Füllstandtechnik GmbH
Industriepark RIO 103
74706 Osterburken
Membran-Füllstandanzeiger
MFA
-10 °C ... +60 °C
T a
potenzialfreier Wechsler
2 A / 250 V AC
t a c t
C o n
24 V ... 250 V AC
oder 12 V ... 65 V DC
keine
20 g ... 60 g einstellbar
Flachsteckzunge 4,8x0,8
Verschraubung M12x1,5
I P IP44 nach DIN EN 60529
bis 0,5 bar
200 g
keine
beliebig
ABS
Nitril-Kautschuk
MFA-BA
©
by MOLLET
01
