BGS technic 9791 Bedienungsanleitung

SPEZIFIKATIONEN
Spannungsversorgung: 12V
Arbeitsumgebung: 0°C - 40°C,
relative Luftfeuchtigkeit <80%
Lagerungsumgebung: -10°C - 50°C,
relative Luftfeuchtigkeit <85%
Abmessungen: 147 x 82 x 29 mm (Gerät)
Gewicht: ca. 165g
VERWENDUNGSZWECK
Dieser Benzin-Einspritzdüsen-Tester wurde zum Testen einzelner Einspritzdüsen entwickelt.
Probleme wie z.B. klemmende, undichte oder durchgebrannte Einspritzdüsen lassen sich mit Hilfe der
4 möglichen Impulsmodi zuverlässig ermitteln.
SICHERHEITSHINWEISE
•
Um Verletzungen, wie elektrischen Schlag und Schäden an Fahrzeugteilen zu vermeiden,
schalten Sie den Motor aus, bevor Sie den Tester benutzen.
•
Rauchen Sie niemals und betreiben Sie keine offene Flamme in der Nähe des Fahrzeugs.
•
Lassen Sie niemals Kraftstoff auf heiße Motorteile tropfen.
•
Betreiben Sie das Fahrzeug immer in einem gut belüfteten Bereich. Niemals Abgase oder
Kraftstoffdämpfe einatmen.
•
Halten Sie sich, Werkzeuge und Prüfmittel immer von allen beweglichen oder heißen Motorteilen
fern.
•
Schließen Sie die positiven und negativen Anschlüsse der Batterie nicht kurz.
•
Berühren Sie keine hochspannungsführende Kabel (Zündkabel).
•
Befolgen Sie stets die Sicherheitsvorschriften, Vorsichtsmaßnahmen und Reparaturhinweise des
Fahrzeugherstellers.
•
Tragen Sie immer zugelassene Schutzbrille und Schutzhandschuhe.
•
Verbinden Sie nach dem Test alle Leitungen wieder korrekt.
Anschlüsse
1
2
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen

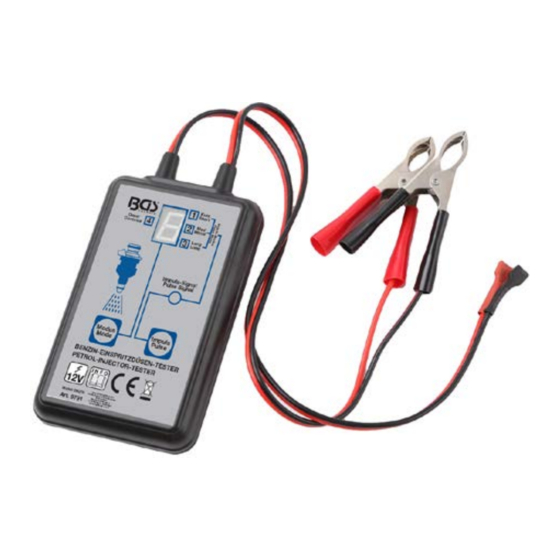

Benzin-Einspritzdüsen-Tester, 12V
(Fahrzeugbatterie)
Schalttafel
3
5
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
1
4
2
3
7
4
5
6
6
7
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9791
Bezeichnungen
Schwarze Klemme, wird mit dem
Minuspol der Fahrzeugbatterie
verbunden.
Rote Klemme, wird mit dem Pluspol
der Fahrzeugbatterie verbunden.
Stecker Impulsausgang, wird mit der
Einspritzdüse verbunden.
Display
Modus-Einstelltaste
Impuls-Einstelltaste
Impuls-Signal-Anzeige
