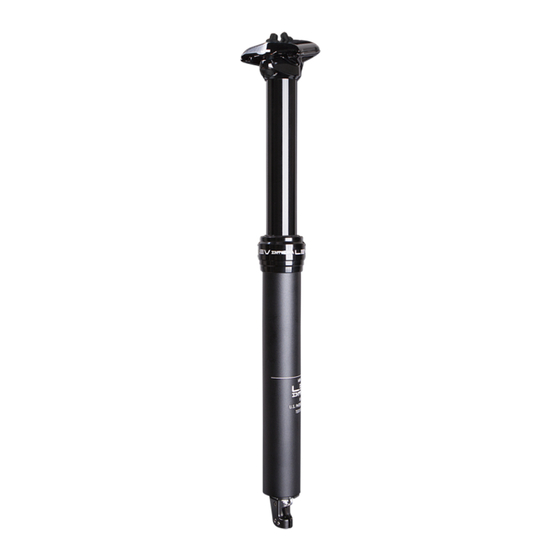

KS LEV Benutzerhandbuch
Höhenverstellbare sattelstütze
Verwandte Anleitungen für KS LEV
Inhaltszusammenfassung für KS LEV
- Seite 1 HÖHENVERSTELLBARE SATTELSTÜTZE BENUTZERHANDBUCH Dieses Benutzerhandbuch bezieht sich auf die folgenden Modelle: LEV, LEV Carbon, LEV DX, and LEV 272...
- Seite 2 BITTE ZUERST LESEN Vielen Dank, dass Sie sich für den Erwerb einer neuen, höhenverstellbaren Sattelstütze von KS entschieden haben. Für Ihre neue Sattelstütze gilt ein Gewährleistungszeitraum von zwei Jahren ab dem Kaufdatum. Die Gewährleistung ist ausdrücklich auf die Reparatur oder Ersatzlieferung des defekten Teils beschränkt und bildet das einzige Rechtsmittel, das aus der...
-
Seite 3: Vor Der Montage Der Sattelstütze
VOR DER MONTAGE DER SATTELSTÜTZE Bitte prüfen Sie, ob Ihre neue KS-Sattelstütze in Ihren Rahmen passt. Alle LEV-Modelle sind so konstruiert, dass sie in Sitzrohre mit einem Innendurchmesser von 27,2 mm, 30,9 mm, 31,6 mm, oder 34.9 mm passen. Eine falsche Passung kann Rutschen, eine mangelhafte Leistung und Verletzungen verursachen und zum Erlöschen der... -
Seite 4: Montage Der Sattelstütze
MONTAGE DER SATTELSTÜTZE AUSRICHTUNG DER SATTELSTÜTZE (NUR LEV UND LEV 272) Zur Anpassung an alle Rahmenformen und Kabelführungssysteme lässt sich das Modell LEV/LEV 272 in 20-Grad-Schritten wie nachstehend gezeigt ausrichten: Front of Bicycle LEV / LEV 272 LEV DX LEV CARBON... - Seite 5 MONTAGE DER SATTELSTÜTZE MINDESTEINSTECKTIEFE Alle Sattelstützenmodelle sind so in das Sitzrohr des Fahrrades einzustecken, dass die Markierungslinie für die Mindesteinstecktiefe an der Sattelstütze überdeckt wird. Wird die Sattelstütze nicht Sattelstütze ausreichend tief Sitzrohr des Fahrradrahmens eingesteckt, können Schäden an der Sattelstütze und/oder Fahrrad entstehen.
-
Seite 6: Montage Des Sattels
MONTAGE DES SATTELS NACH DER AUSRICHTUNG DER SATTELSTÜTZE IM FAHRRADRAHMEN Je nachdem, wie Sie Ihre LEV-Sattelstütze im Sitzrohr ausgerichtet haben, müssen Sie den Sattel ggf. so justieren, dass er nach vorn zeigt. Entfernen dazu zunächst beiden Hauptklemmschrauben, die Kugelmuttern sowie die obere und untere Klemmbacke mit einem 4-mm-Innensechskantschlüssel. - Seite 7 MONTAGE DES SATTELS Entfernen Sie die Luftventilkappe am oberen Ende des Stützrohres mit einem Schlitzschraubendreher. Ventildeckel Die untere Klemmhalterung und der untere Klemmkörper können sich nun frei drehen und korrekt zur Vorderseite des Fahrrades ausgerichtet werden. Klemmhalterung Klemmkörper HINWEIS: Das untere Ende der unteren Klemmhalterung und des unteren Klemmkörpers müssen zur Vorderseite des Fahrrades zeigen.
- Seite 8 MONTAGE DES SATTELS Nachdem die gewünschte Ausrichtung der Sattelstütze ermittelt wurde und die Befestigungsteile für den Sattel zur Vorderseite des Fahrrades ausgerichtet wurden, kann der Sattel montiert werden. Zur Montage des Sattels setzen Sie die Hauptklemmschrauben, die Kugelmuttern sowie die obere und untere Klemmbacke wieder in der Reihenfolge ein, in der Sie diese entfernt haben.
-
Seite 9: Montage
MONTAGE BESTIMMEN DER ZUG- UND HÜLLENLÄNGE Bestimmung von Kabel und Kabelhüllenlänge: Löse mit einem 3mm Inbusschlüssel die Schraube und löse die Achse. Schiebe den Remotehebel (nicht zu öffnen) auf den Lenker und bringe ihn in die gewünschte Position. Befestige ihn mit maximal 1-3 Nm Drehmoment. - Seite 10 KABELMONTAGE ERSTMALIGER ANSCHLUSS DES REMOTEHEBELKABELS: Ihre neue LEV-Sattelstütze beinhaltet ein 1700 mm langes Kabel, eine 1500 mm lange Kabelhülle, Spanner und Klemmringe. Das Kabel müssen Sie gemäß Ihren Bedürfnissen ggf. noch kürzen, um ein übermäßiges Durchhängen am Rahmen zu vermeiden.
- Seite 11 KABELMONTAGE Halten Sie das freie Ende des Kabels und der Kabelhülle an die Kabeleinführung der LEV. Markieren Sie diese Länge mit einem Marker oder einem Klebeband am Kabel oder der Kabelhülle. Verwenden Sie eine Kabelschere um die Kabelhülle auf die gemessene Länge zu kürzen.
- Seite 12 KABELMONTAGE ANSCHLUSS DES KABELS AN DIE SATTELSTÜTZE Sofern die rote Abdeckung der Kabelmuffe bereits installiert ist, nehmen Sie diese nun vorsichtig ab. Ggf. müssen Sie dort ein kleines Stäbchen (1-2 mm), wie beispielsweise eine Büroklammer oder einen kleinen Innensechskantschlüssel hineinschieben, um die Abdeckung leicht anzuheben;...
- Seite 13 KABELMONTAGE Achten Sie darauf, dass die Feder vollständig in der Kabelmuffe sitzt. Ziehen Sie den Innendraht sowie die Kabelhülle entgegen der Feder, bis Sie den Klemmring im Führungsschlitz unten in der Kabelmuffe einrasten können. Feder Anschlussbox Endhülse Bringen Sie die rote Abdeckung der Kabelmuffe wieder an. Beachten Sie dabei die Richtungsanzeige auf der Innenseite.
- Seite 14 KABELMONTAGE Drücken Sie die Abdeckung der Kabelmuffe nach unten und den Klemmring nach oben, um ihn einzurasten. Der O-Dichtring der Kabelmuffenabdeckung darf dabei nicht eingeschnitten oder eingeklemmt werden. Ist die Staubdichtung trocken oder kann sie leicht eingeklemmt werden, tragen Sie ein wenig Fett auf, damit sie sicher in der Kabelmuffe sitzt.
- Seite 15 NUTZUNG IHRER SATTELSTÜTZE ERSTMALIGE NUTZUNG Wenn Sie Ihre Sattelstütze zum ersten Mal verwenden, müssen Sie ihr ggf. einen festen „Stoß“ nach unten geben, um sie in Bewegung zu setzen. Dies ergibt sich aus der natürlichen Tendenz der Dichtung, Öl von der Dichtfläche abzuweisen. Dieser Vorgang muss ersten Nutzung...
- Seite 16 EINSTELLUNG DER RÜCKLAUFGESCHWINDIGKEIT HINWEIS: Alle LEV-Modelle verfügen über ausreichenden Druck für die Rückholfeder. Prüfen Sie zunächst die Rücklaufgeschwindigkeit der LEV, bevor Sie Einstellungen vornehmen. Entfernen Sie die Luftventilkappe am oberen Ende des Stützrohres mit einem Schlitzschraubendreher (LEV /LEV-Carbon). Ventildeckel Schließen Sie eine passende Dämpferpumpe an und stellen Sie den gewünschten Druck ein.
-
Seite 17: Sicherheit Ung Wartung
Wir empfehlen deshalb kürzere Serviceintervalle. Wenn du feststellst, dass sich die Funktion der Stütze verschlechtert hat, sollte sie umgehend in den Service. Serviceanleitungen findest du für alle KS Modelle unter folgendem Link: http://kssuspension.com/support/tech-info/. Mehr Informationen bekommst du vom Service Center in deinem Land.
