Kreuz- / Drehmomentschlüssel, 70 - 170 Nm
VERWENUNGSZWECK
Dieser spezielle Kreuz- / Drehmomentschlüssel wurde für den Reifenwechsel entwickelt und ist
ausschließlich für das kontrollierte Anziehen von Radverschraubungen mit Rechtsgewinde an PKW
vorgesehen. Der Drehmomentwert ist einstellbar von 70 bis 170 Nm und ermöglich ein Nachziehen
mit vorgeschriebenem Drehmoment. Zum Lösen (Linksdrehung) kann dieser wie ein
drehmomentfreier Kreuzschlüssel verwendet werden. Der Schleudermodus ermöglicht ein schnelles
Lösen und Anziehen der Radverschraubung. Das Werkzeug kann zur platzsparenden Aufbewahrung
zerlegt werden. Die Verwendung dieses Produkts für einen anderen als den oben beschriebenen
Zweck kann das Produkt beschädigen und Verletzungen verursachen.
SPEZIFIKATIONEN
Drehmomentbereich: 70-170 Nm
Abtriebsprofil: Außenvierkant
Abtriebsprofilgröße: 12.5 mm (1/2")
Auslösung: Rechtsdrehung
Genauigkeit: +/- 4 %
Typ: Akustisches "Klick" Signal
Dieses Produkt wurde nach DIN EN ISO6789 kalibriert.
Aus Sicherheitsgründen darf dieses Produkt nicht geändert und / oder modifiziert werden.
Dieses Produkt ist nicht für gewerbliche oder industrielle Anwendungen vorgesehen, es ist nur für
den privaten Gebrauch bestimmt.

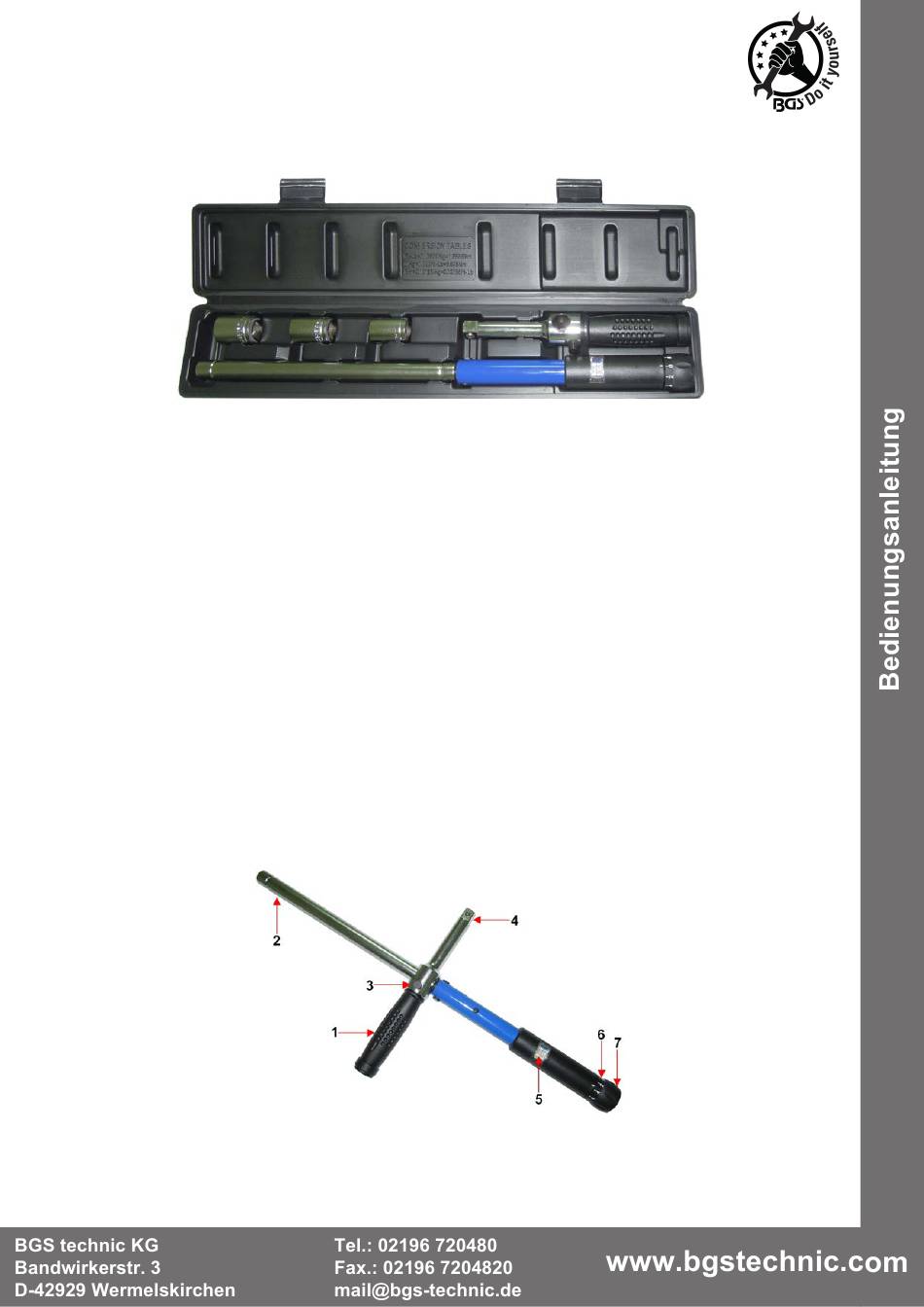

WERKZEUGELEMENTE
1 Griffstange
2 Kreuzstange
3 Sperr- / Freigabetaste
4 Vierkantantrieb
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
6
e
s
s
a r t S
h
c
s
m
e
R
Feinskala: 1 Nm
Handstangenlänge: 230 mm
Kreuzstangenlänge: 490 mm
Gewicht: ca. 1420 g

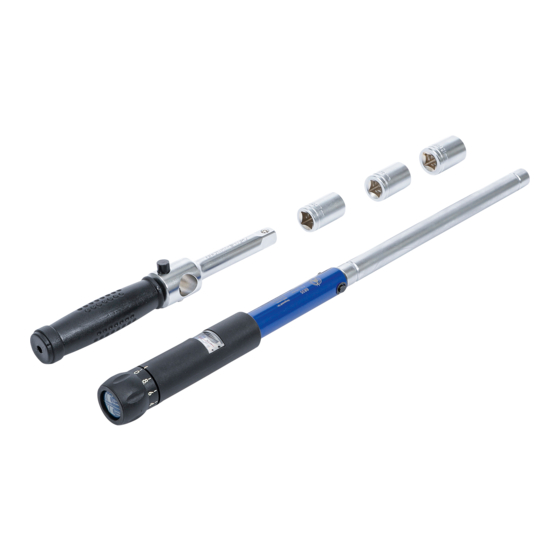

Zubehör: 3 Steckschlüssel, 17 - 19 - 21 mm
5 Hauptskala
6 Feinskala
7 Einstell- / Verriegelungsknopf
Tel. +49 (0) 2191 / 46438-0
r Fe ax + s49 ( u0) 2 k19r 1 / e 4 64v 3 8-4 e0 L
7
9
8
2
4 -
D
e
Art. 6835
d . l h
a t s
w
s
@
o f n i
: l i
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BGS technic 6835
Inhaltszusammenfassung für BGS technic 6835
- Seite 1 Art. 6835 Kreuz- / Drehmomentschlüssel, 70 - 170 Nm VERWENUNGSZWECK Dieser spezielle Kreuz- / Drehmomentschlüssel wurde für den Reifenwechsel entwickelt und ist ausschließlich für das kontrollierte Anziehen von Radverschraubungen mit Rechtsgewinde an PKW vorgesehen. Der Drehmomentwert ist einstellbar von 70 bis 170 Nm und ermöglich ein Nachziehen mit vorgeschriebenem Drehmoment.
-
Seite 2: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Bitte beachten Sie die folgenden Sicherheits- und Gebrauchshinweise in dieser Anleitung, um Fehlfunktionen, Beschädigungen oder Verletzungen zu vermeiden: • Dieses Werkzeug ist nicht zur Verwendung durch Personen (einschließlich Kinder), mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, vorgesehen. Es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt. -
Seite 3: Verwendung Als Drehmomentschlüssel Zum Anziehen Von Verschraubungen
Achtung! NICHT auf das Skalenfenster und den Griff der Kreuzstange (2) treten, da das Skalenfenster zerbrechen und Verletzungen verursachen kann. Achtung! Setzen Sie den Fuß nicht längs auf das Ende der Kreuzstange (2), da dies zu Knieverletzungen führen kann. Schnell-Löse-Modus Setzen Sie die Griffstange (1) in die Mitte der Kreuzstange (2) und drehen Sie die Griffstange schnell um die Mittelachse herum, um den Bolzen mühelos herauszuschrauben. -
Seite 4: Wartung
Drehmomentwert einstellen (Beispiel 72 Nm) Zum Entriegeln leicht am Einstell- / Verriegelungsknopf (7) ziehen. Drehen Sie den Einstell- / Verriegelungsknopf (7), bis die gewünschte Drehmomenteinstellung durch die rote Linie im Skalenfenster (5) angezeigt wird. Die Skalenteilung auf der Hauptskala ist in 10 Nm und die Feinskala auf dem Einstellknopf (6) in 1 Nm Schritten eingeteilt, ungerade Zahl liegt in der Mitte zwischen zwei geraden Zahlen.
