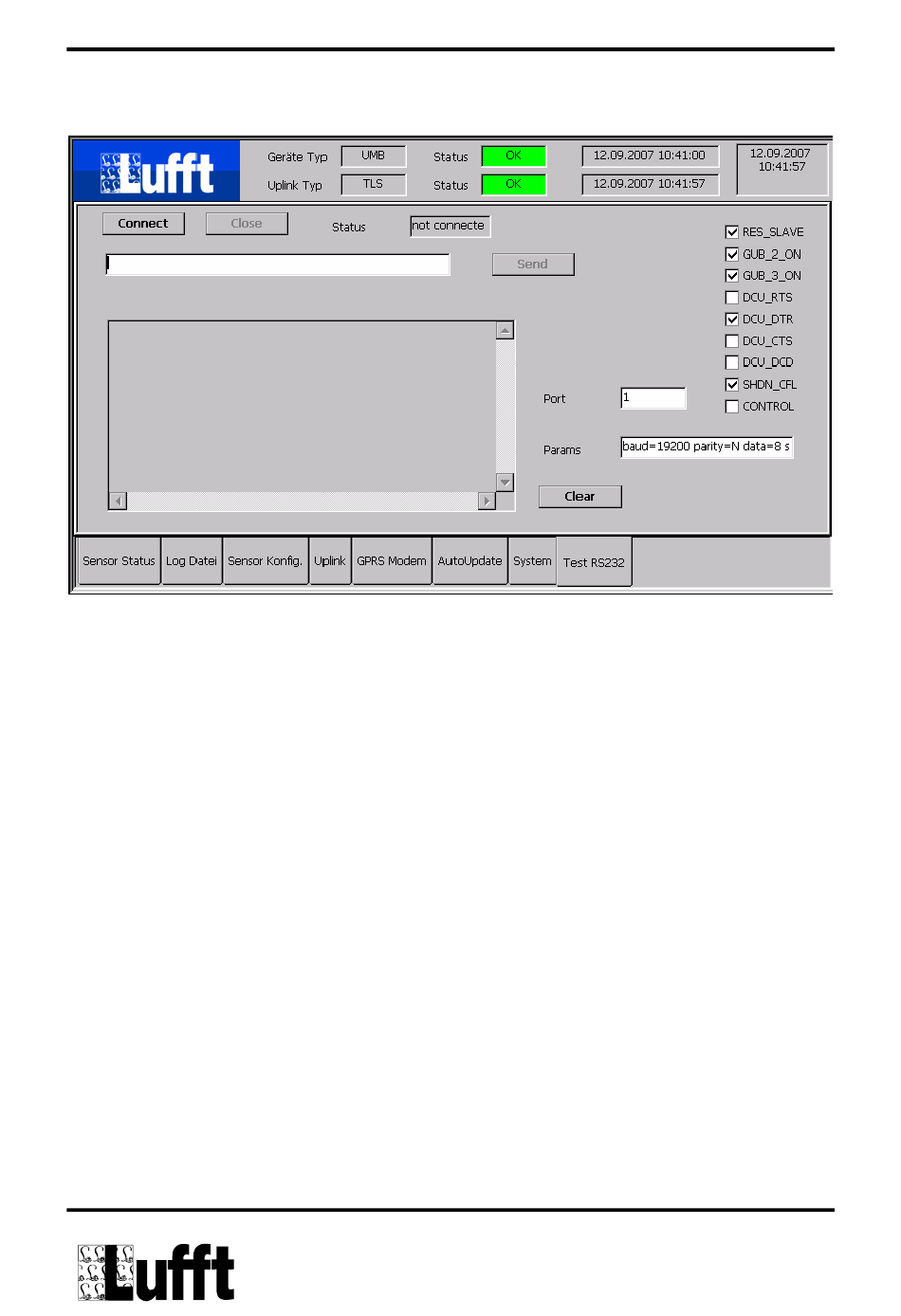

5.13 Test RS232
Eine einfache Test-Anwendung für RS232 Schnittstellen
Nach dem Öffnen der COM Schnittstelle mit „Connect" kann ein Text in das
Eingabefeld ein- und mit „Send" auf der seriellen Schnittstelle ausgegeben werden.
Auf der rechten Seite sind die Leitungen des Digital-IO Bausteins dargestellt, und der
Zustand (ein/aus) der entsprechenden Signale kann (bei „Ausgangssignalen")
gesetzt werden.
Hinweis: die Signale DCU_RTS, DCU_DTR, DCU_CTS und DCU_DCD werden hier
in RS232 Logik dargestellt/behandelt. Die RS232 Logik ist umgekehrt zur Logik des
Digital-IO Bausteins . D.h., ist ein Signal aus Sicht des Digital-Bausteins „an", ist es
für RS232 „aus".
Wird über SHDN_CFL das Display ausgeschaltet, wird dies von der Anwendung wie
das Aktivieren des Bildschirmschoners behandelt, d.h., durch Betätigen der Maus-
Taste oder Tippen auf den Bildschirm wird das Display wieder eingeschaltet.
