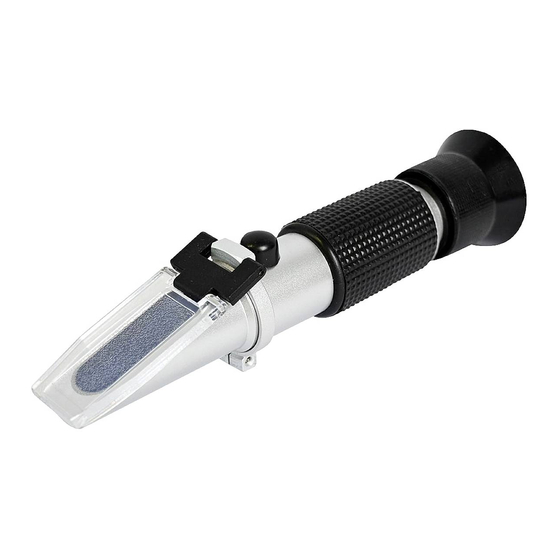

Kunzer 7RFK01 Bedienungsanleitung

Refraktometer
Bedienungsanleitung
Vorbereiten:
Richten Sie das vordere Ende des Refraktometers in Richtung eines hellen
Lichts und verstellen Sie den Einstellring der Dioptrien (5), bis das Fadenkreuz
deutlich zu sehen ist.
Kalibrierung:
Über das normale Handrefraktometer. Die Kalibrierung nur für die Messung
von 0% verwenden. Öffnen Sie die Abdeckplatte (2), tropfen Sie ein oder zwei
Tropfen destilliertes Wasser auf die Prismenoberfläche, schließen Sie die Ab-
deckplatte, drücken Sie sie leicht, dann stellen Sie an der Kalibrierschraube
(3) ein, um die helle/blaue Grenze mit der Nulllinie übereinstimmen zu lassen.
Messung:
Öffnen Sie die Abdeckplatte (2), reinigen Sie die Oberfläche des Prismas mit einem Stück weichen
Baumwollflanell, geben Sie 1-2 Tropfen der zu messenden Lösung auf die Oberfläche. Schließen Sie
die Abdeckplatte und drücken Sie sie leicht an, dann lesen Sie die entsprechende Skala der hellen und
dunklen Grenze ab. Der Messwert ist der numerische Wert der Messflüssigkeit.
Bezeichnung der Komponenten:
Arbeitsweise:
7RFK01
1. Prisma
2. Abdeckplatte
3. Kalibrierschraube
4. Gummierter Griff
5. Okular
