Inhaltszusammenfassung für Kunzer MY68

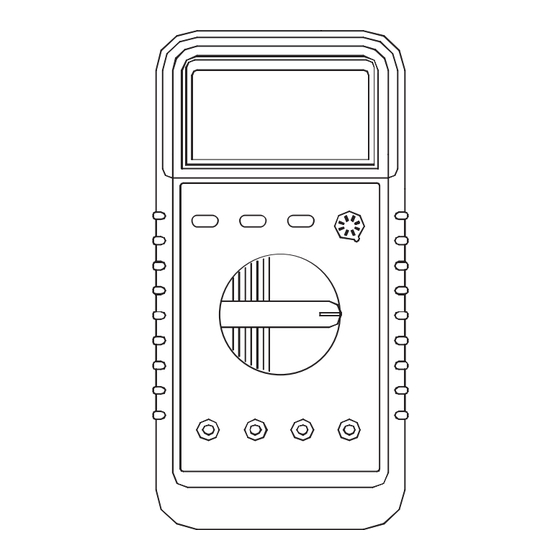

- Seite 1 MY68 Handmultimeter Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. SICHERHEITSHINWEISE ..........3 2. BESCHREIBUNG ............5 3. BEDIENUNGSANLEITUNG ........... 8 3.1 Voltmessung ............. 8 3.2 Strommessung ............9 3.3 Frequenzmessung ........... 9 3.4 Widerstandsmessung ..........10 3.5 Kapazitätsmessung ..........10 3.6 Durchgangs- und Diodentest ......... 11 3.7 Transistortest ............12 4. -
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE Dieses Multimeter ist nach neuesten IEC æ 1010 (Schutzklasse 2) und Umweltschutzverordnungen hergestellt worden. Befolgen Sie alle Sicherheits- und Bedienungsanweisungen um sicher zu stellen, dass das Gerät fachmännisch benutzt wird und sich in gutem Zustand befindet. 1.1 EINLEITUNG •... - Seite 4 • Unterbrechen Sie die Verbindung zwischen Messgerät und Messstelle bevor Sie eine andere Funktion oder einen anderen Messbereich wählen. • Bei Messungen TV-Geräten oder Hochspannungsschaltungen vergewissern Sie sich vorher, dass keine hohen Amplituden vorhanden sind, welche das Gerät zerstören könnten. •...
-
Seite 5: Beschreibung
• Das Gerät darf nicht mehr weiterverwendet werden, wenn Fehler am Gerät erkennbar sind. Es muss in einem autorisierten Fachbetrieb überprüft werden. • Benutzen Sie das Gerät nicht, wenn die Abdeckung nicht vorhanden oder unvollständig befestigt ist. • Um den Tester zu reinigen verwenden Sie ein feuchtes Tuch und milde Reiniger, welche nicht aggressiv und lösemittelfrei sind. -
Seite 6: Bezeichnung Der Bauteile
BEZEICHNUNG DER BAUTEILE 1. Bereichsumschalttaste 2. Memory-Taste 3. LCD Display 4. Wähltaste für AC/DC-Messung oder 5. Transistormesssockel 6. Funktionswahlschalter 7. V/Ω/F- Eingangsbuchse 8. COM-Eingngsbuchse 9. mA/Cx -Eingangsbuchse 10. 10A -Eingangsbuchse - 6 -... -
Seite 7: Eingangsbuchsen
Drücken Sie die Taste um in den Bereichen (Durchgangsprüfung) entsprechenden Messungen vornehmen zu können. 2.4 EINGANGSBUCHSEN Das MY68 besitzt 4 geschützte Eingangsbuchsen, welche gegen Überlast geschützt sind. Zur Benutzung verbinden Sie das schwarze Testkabel mit der COM-Buchse und das rote Kabel wie folgt: - 7 -... -
Seite 8: Bedienungsanleitung
Testkabel Funktion Maximaler Eingang DCV/ACV V/Ω/F 1000V dc oder 750V rms ac V/Ω/F 250V dc oder rms ac Ω/ V/Ω/F 250Vdc oder rms ac µA/mA mA/Cx 300mA dc oder rms ac nF/µF mA/Cx 300mA abgesichert 10A dc oder rms ac µA/mA und A Bereich sind abgesichert. -
Seite 9: Strommessung
3.2 STROMMESSUNG 1. Verbinden Sie das schwarze Testkabel mit der COM Buchse und das rote Kabel mit der mA/Cx Buchse (bis max. 300mA). Für den 10A-Bereich wechseln Sie das rote Testkabel auf die A-Buchse. 2. Drehen Sie den Bereichswahlschalter in die Position _A/ mA oder A und drücken die Taste /~ um den DC-A oder AC-A Messbereich zu wählen. -
Seite 10: Widerstandsmessung
3.4 WIDERSTANDSMESSUNG 1. Verbinden Sie das schwarze Testkabel mit der COM Buchse und das rote Kabel mit der V/Ω/F Buchse. (Anmerkung: Die Polarität der roten Testkabelverbindung ist positiv “+”) 2. Drehen Sie den Bereichswahlschalter auf die Position Ω und verbinden Sie die Testkabel parallel zur Quelle oder gemäß... -
Seite 11: Durchgangs- Und Diodentest
3. Verbinden Sie die Testkabel parallel zum Kondensator und vergewissern Sie sich, dass die Polarität der Verbindung zu befolgen ist. WICHTIG: 1. Vergewissern Sie sich, dass alle Spannungen entfernt worden und die Kondensatoren vollständig entladen sind, wenn schaltungsinterne Kapazitäten überprüfen. 2. -
Seite 12: Transistortest
3.7 TRANSISTORTEST 1. Drehen Sie den Bereichswahlschalter auf die hFE Position. 2. Bestimmen Sie, ob der Transistor NPN- oder PNP-Typ ist und finden Sie die Ermitter, Basis Kollektor Leitung. Setzen Sie die Leiter des Transistors zum testen in die dazugehörigen Öffnungen des Sockels. 3. -
Seite 13: Generelle Daten Maximum Spannungen Zwischen Einheit Und Erdung
4.1 GENERELLE DATEN MAXIMUM SPANNUNGEN ZWISCHEN EINHEIT UND ERDUNG: 1000V DC oder 700 rms AC Sinus ABSICHERUNG: mA/mA: S1 300mA/250V (flink) S2 10A/250V (flink) VERSORGUNG: 9V Blockbatterien, NEDA 1604 oder 6F22 ANZEIGE: LCD, 3260 Dig., Abtastrate. 2-3/sek. MESSMETHODE: Dual - slope Verf. A/D Konverter BEREICHSÜBERSCHREITUNG: Anzeige im Display “OL”... -
Seite 14: Wechsel(Ac)- Spannung
4.3 WECHSEL(AC)- SPANNUNG Bereich Auflösung Genauigkeit 3.26V 32.6V 10mV ± 0. 8 % rdg ± 3 digit 326V 100mV 750V IEingangsimpedanz: 10MΩ Frequenzbereich: 40 bis 400Hz, 40 bis 200Hz im 3.26V Bereich. Anzeige: Mittelwert kalibriert in rms bei einer Sinuskurve. 4.4 WECHSEL(AC)- STROM Bereich Auflösung... -
Seite 15: Kapazität
4.5 GLEICH(DC)- STROM Bereich Auflösung Genauigkeit Burden voltage 326µA 0.1µA 0.5mV/µA 3260µA 1µA ± 1.2% ± 3 32.6mA 10µA 8.0mV/mA 326mA 0.1mA 10mA ± 2.0 % ± 5 0.02V/A Sicherungen: 300mA für µA und mA-Bereich, 10A für A- Bereich. 4.6 KAPAZITÄT Bereich Auflösung Genauigkeit... -
Seite 16: Zubehör
4.8 WIDERSTAND Bereich Auflösung Genauigkeit 326Ω 0.1Ω ±0.8% rdg ± 3 digits 3.26KΩ 1Ω 32.6KΩ 10Ω ±0.8% rdg ± 1 digits 326KΩ 100Ω 3.26MΩ 1000Ω 32.6MΩ 10KΩ ±1.2% rdg ± 2 digits Bemerkung: max. Eingangsspannung 1,3 V 5. ZUBEHÖR 5.1 IM LIEFERUMGANG SIND ENTHALTEN: Testkabel Spezifikation 1500V/10A 1 Paar... -
Seite 17: Benutzung Des Kanten- Und Geräteschutzes
5.2 BENUTZUNG DES KANTEN- UND GERÄTESCHUTZES Die Hülle wird zum Schutz des Testers gebraucht und macht die Benutzung bei Messungen komfortabler. Es wird mit zwei vormontierten Ständern zusammen ausgeliefert. Die Abbildung zeigt, wie die Schutzhülle verwendet wird: A: Abstützen des Testers mit dem Standardwinkel. B: Abstützen des Testers mit kleinem Winkel aus dem kleinen Halter. - Seite 18 C: Aufhängen des Testers an die Wand mit dem kleinen Halter. D. Testkabelhalter - 18 -...
-
Seite 19: Batterie- Und Sicherungswechsel
6. BATTERIE- und SICHERUNGSWECHSEL Wenn dieses Symbol “ ” auf der LCD-Anzeige erscheint, müssen die Batterien ersetzt werden. Lösen Sie die Schrauben auf der Rückseite des Gerätes und öffnen Sie das Gehäuse. Ersetzen Sie die verbrauchte Batterie durch eine Neue. Sicherungen werden selten gebraucht, falls eine durchgebrannt ist weist dieses auf einen Benutzungsfehler des Anwenders hin. - Seite 20 Willy Kunzer GmbH Römerstr. 17 85661 Forstinning - 20 -...
