Garmin GC 200 Installationsanweisungen Seite 4

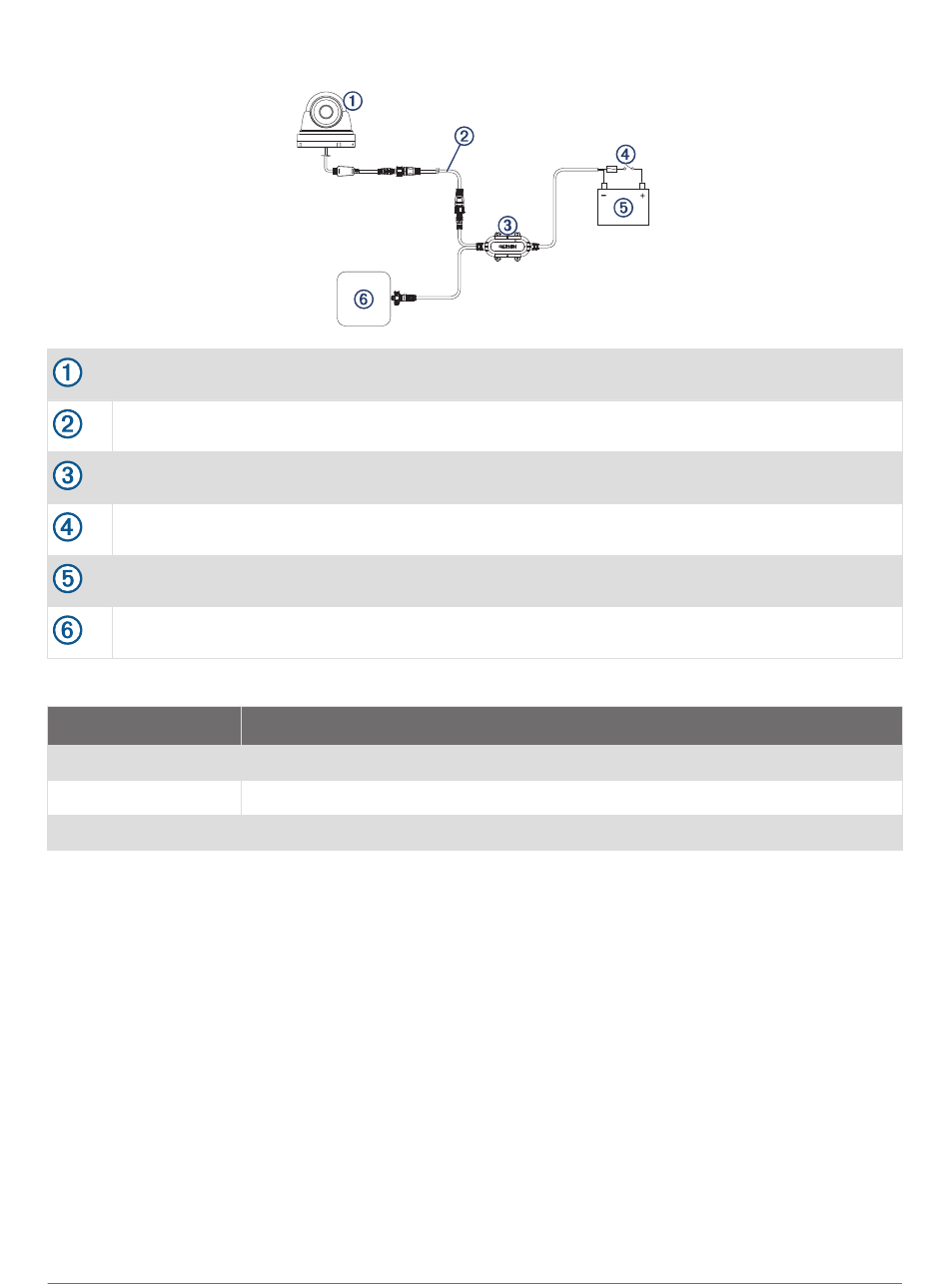

Schaltplan für den Anschluss an ein Garmin Strommodul
GC 200 Marine-IP-Kamera
Garmin Marinenetzwerkkabel mit kleinem Anschluss
Strommodul (010-12527-00; nicht im Lieferumfang enthalten)
Leitungsschalter (nicht im Lieferumfang enthalten)
Gleichstromquelle, 9 bis 32 V (nicht im Lieferumfang enthalten)
Kartenplotter (nicht im Lieferumfang enthalten)
Kamerastatus-LED
Verhalten der LED
Leuchtet rot
Leuchtet grün
Blinkt grün
4
Status
Die Kamera ist eingeschaltet.
Die Kamera ist mit dem Netzwerk verbunden und überträgt Daten.
Die Kamera erkennt Bewegung.
