Garmin GC 12 Installationsanweisungen

GC
INSTALLATIONSANWEISUNGEN
Hinweise zur Montage
Sie können die Kamera über Kopf oder seitlich montieren. Sie
können das Kamerabild umkehren, um das Gerät im
Rückspiegelmodus zu verwenden. Anweisungen finden Sie im
Benutzerhandbuch des Kartenplotters.
Sie sollten die Kamera an einem Ort montieren, an dem
folgende Punkte erfüllt sind:
• Das Gerät ist keine Behinderung in Durchgängen oder
Korridoren.
• Das Gerät ist keinen extremen Temperaturen ausgesetzt.
• Das Gerät ist keinem Kraftstoff oder Öl ausgesetzt.
• Das Gerät ist keiner Radioaktivität ausgesetzt.
• Das Gerät weist nicht in direktes Sonnenlicht und ist keiner
direkten Reflexion von Sonnenlicht ausgesetzt.
Erforderliches Werkzeug
• 1-Ampere-Sicherung oder -Unterbrecher
• Bohrmaschine und 2-mm-Bohrer (

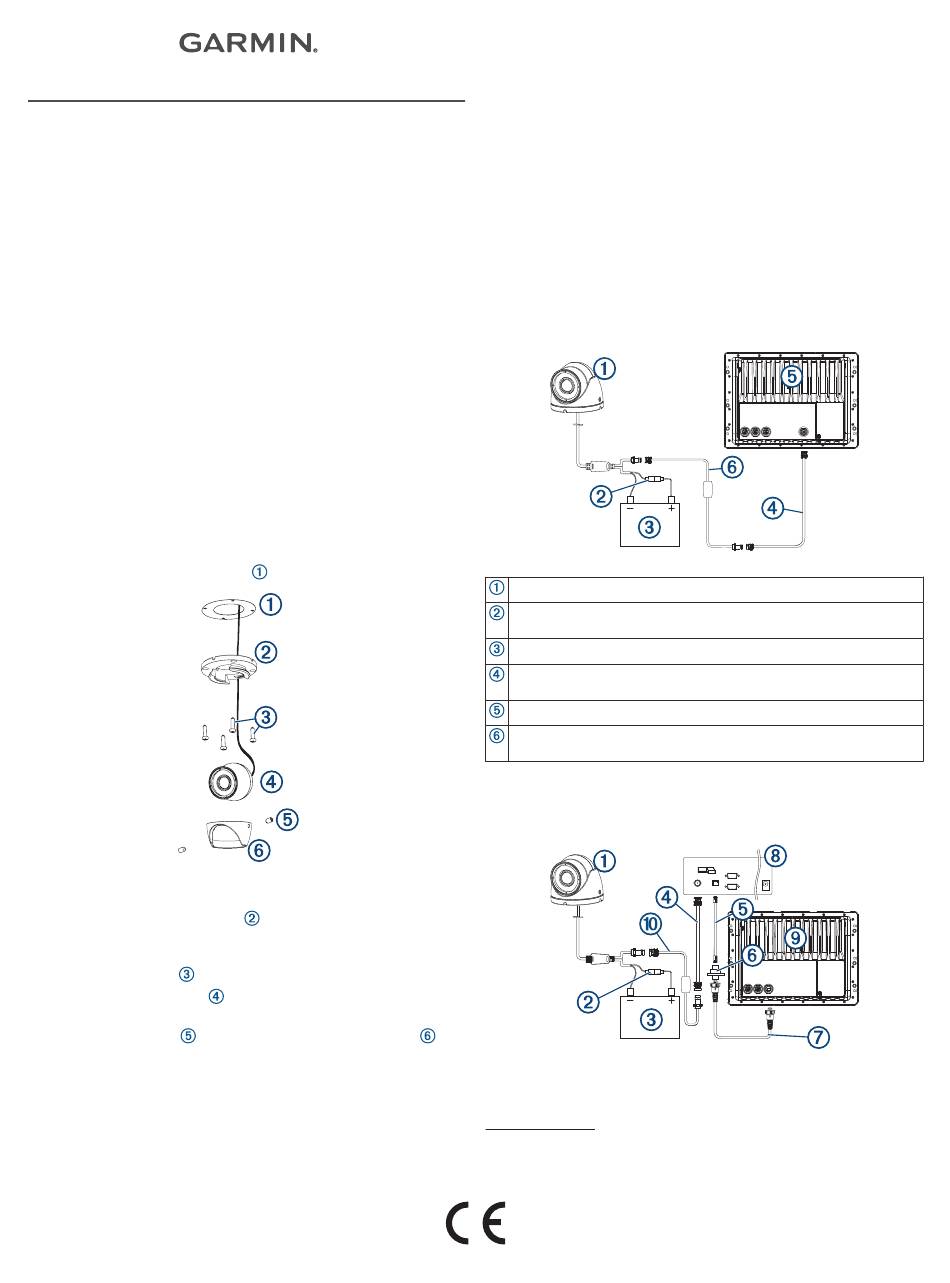

Montieren der Kamera
1 Befestigen Sie die Schablone
2
Bringen Sie mit einem 2-mm-Bohrer (
Vorbohrungen an.
3
Richten Sie die Radombasis
gewünschten Kippwinkel erforderlich ist.
4
Sichern Sie die Radombasis mit den mitgelieferten
Schneidschrauben an der Montagefläche.
5
Setzen Sie die Kamera
6 Verwenden Sie den mitgelieferten Schlüssel, um die
Feststellschrauben an der Vorderseite des Radoms
befestigen.
Hinweise für die Installation
Sie müssen die Stromleitung der Kamera über eine 1-Ampere-
Sicherung oder einen -Unterbrecher mit der Batterie verbinden.
Falls Sie keine Sicherung bzw. keinen Unterbrecher verwenden,
könnte es zu Fehlfunktionen der Kamera kommen.
Januar 2021
12
™
1
/ Zoll)
16
am Montageort.
1
/ Zoll) die
16
so aus, wie dies für den
auf die Radombasis auf.
Einige Garmin GPSMAP
®
integrierten CVBS-Video-Encoder ausgestattet. Video der
Kamera bzw. der Kameras wird auf allen Kartenplottern im
Netzwerk angezeigt, wenn eine Verbindung mit einem einzelnen
CVBS IN Anschluss besteht. Eine Liste kompatibler GPSMAP
Kartenplotter finden Sie unter garmin.com/gc12.
Falls Sie mehrere Kameras verwenden möchten oder der
Kartenplotter nicht über einen CVBS IN Anschluss verfügt,
müssen Sie einen Encoder verwenden.
Sie können einem Encoder bis zu vier Kameras und dem
Garmin Marinenetzwerk bis zu zwei Encoder hinzufügen.
HINWEIS: Installieren Sie zwischen der Kamera und allen
Kartenplottern ohne isolierte Masse der Stromversorgung einen
Composite-Video-Masseentkoppler (nicht im Lieferumfang
enthalten), um die Wahrscheinlichkeit des Auftretens von
Störungen zu verringern.
Installationsdiagramm
GC 12
1-Ampere-Sicherung oder -Unterbrecher (nicht im Lieferumfang
1
enthalten)
12-V-Gleichstromquelle
BNC-auf-BNC-Koaxial-Videokabel (nicht im Lieferumfang
enthalten)
Kompatibler Garmin Kartenplotter
Composite-Video-Masseentkoppler (nicht im Lieferumfang
enthalten)
Installation mit einem Encoder-Diagramm
Sie können dem Netzwerk mehrere Kameras hinzufügen, wenn
Sie einen Encoder verwenden.
zu
1
Sie müssen die Stromleitung der Kamera über eine 1-Ampere-Sicherung oder
einen -Unterbrecher mit der Batterie verbinden. Falls Sie keine Sicherung bzw.
keinen Unterbrecher verwenden, könnte es zu Fehlfunktionen der Kamera
kommen.
GUID-A4093A3F-E824-457D-BFB5-8DE2389473AC v2
Kartenplotter sind mit einem
®
