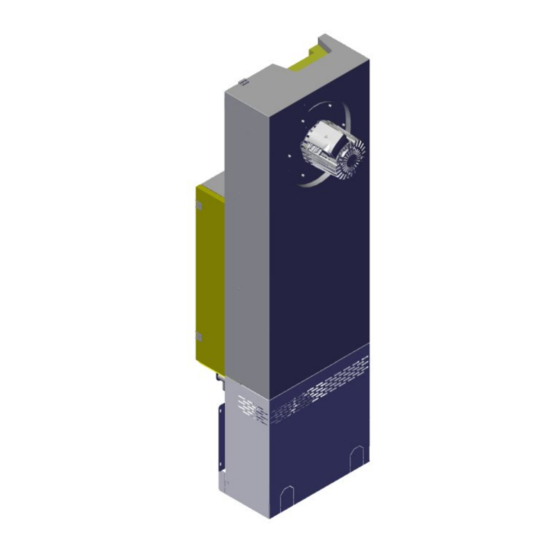

- Seite 1 B e d i e n u n g s a n l e i t u n g P a r t i k e l f i l t e r e C l e a n e r Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
-
Seite 2: Inhaltsverzeichnis
3.2 Anschließen der Platine und der Hochspannungskaskade ... 8 3.3 Anschlussbelegung der eCleaner-Platine......9 3.4 Kabelverlegung . - Seite 3 Sehr geehrter Kunde! Sie haben sich für ein innovatives Qualitätsprodukt aus unserem Haus entschieden. Das Qualitätsprodukt der Hargassner Ges mbH ist am neuesten Stand der Technik gefertigt. Wir freuen uns über ihre Entscheidung und garantieren ihnen, ein zuverlässiges Qualitätsprodukt als ihr Eigen betrachten zu können.
-
Seite 4: Kapitel I: Technische Daten
(die Spannungsversorgung 35 kV erfolgt vom Kessel aus) Elektrische Leistungsaufnahme 35 W Abscheidegrad 55 % - 90 % Die Abgastemperatur verringert sich mit eCleaner um 10 °C. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 5: Kapitel Ii: Sicherheitsbestimmungen
• Reinigung der Schnecken nur mit geeigneten Hilfsmitteln und bei ausgeschaltetem und versperrtem Netzhauptschalter Verletzungsgefahr durch unvorhersehbare Betriebszustände • Beim Arbeiten im Handbetrieb erfolgt keine automatische Überwachung von End- schaltern und Motoren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 6: Kapitel Iii: Montage
Kapitel III: Montage Ist der Eco-HK oder Eco-PK nicht vom Werk mit dem eCleaner ausgestattet, kann dieser nachgerüstet werden. A C H T U N G Verletzungsgefahr durch unsachgemäße Montage • Die Montage darf ausschließlich ausgebildetes Montagepersonal von Hargassner durchführen... -
Seite 7: Vorbereiten Der Anlage Für Die Montage
Exzenterhebel (8) abziehen Wurmschraube (9) am Exzenterbolzen lösen Exzenterbolzen von der Motorwelle abziehen Revisionsdeckel (10) entfernen Sicherheitsmutter, Exzenterbolzen und Revisionsdeckel werden nicht mehr benötigt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 8: Elektrische Anschlüsse
Elektrische Anschlüsse Montageposition im Schaltschrank eCleaner-Platine Hochspannungs- kaskade Montageplatte mit eCleaner-Platine und Hochspannungskaskade im Schalt- schrank befestigen Anschließen der Platine und der Hochspannungskaskade Kabel für den Sicherheitsschalter (1) und die Spannungsversorgung (4) an der Platine anklemmen BUS-Kabel (2) an der Platine anstecken ... -
Seite 9: Anschlussbelegung Der Ecleaner-Platine
Anschlussbelegung der eCleaner-Platine Adresswahlschalter S1=0 CAN-Bus Hauptplatine CAN-Bus Erweiterung Näherungssensor Sicherheitsschalter Netzgerät 24 V V-ZK V-ZKx Hochspannungs- Sicherung T2A kaskade HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 10: Kabelverlegung
Öffnung (1) für den Sicherheitsschalter ausbrechen Kabel am Sicherheitsschalter anstecken Sicherheitsschalter (2) innen am Rahmen anschrauben Die Kerbe am Halteblech muss links sein HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 11: Montage Des Partikelfilters
Ringdichtung (3) auf das Saugzuggehäuse stecken Grundkörper des eCleaners an den Kessel stellen Stecker des Versorgungskabels entfetten Versorgungskabel in die Buchse (4) beim eCleaner stecken und mit der Kabelverschraubung fixieren Flanschdichtung (5) für die Staubschnecke aufstecken ... - Seite 12 Exzentereinheit (7) auf die Welle stecken und mit der Wurmschraube befestigen Verschlussglied der Antriebskette (8) öffnen, über die Kettenräder legen und wieder verschließen Siehe „4.3 Kettenverlauf eCleaner 130-230 linker / rechter Kessel“ auf Seite 13 Antriebskette mit dem Kettenspanner (9) spannen ...
-
Seite 13: Kettenverlauf Ecleaner 130-230 Linker / Rechter Kessel
Kette für eCleaner bei rechtem Kessel: Die beiden Ketten mit 113 und 17 Rollen miteinander verbinden und verwenden. Der Kettenspanner (1) soll die Kette nach außen drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 14: Aktivieren Des Partikelfilters In Der Steuerung
Hinweis: Installateur- und Serviceeinstellungen sind durch einen Pin geschützt. Sie dürfen nur vom Servicepersonal verändert werden, da die Parameter, wenn ungünstig gewählt, die Funktionalität der Heizanlage beeinträchtigen können. Im Serviceparameter Z1t den eCleaner auf vorhanden einstellen Mo,25.11.19 08:19 HARGASSNER Nr. -
Seite 15: Kapitel Iv: Reinigung, Wartung
Rauchrohr, Gehäuse, Distanzrohr und Lüfterrad von Verunreinigungen befreien Lüfterrad nicht beschädigen (keine Druckluft verwenden) Einmündung der Rezirkulation in das Gehäuse reinigen Mit Staubsauger aussaugen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 16: Reinigung Des Abscherkastens
Dichtschnur (9) kontrollieren, beschädigte Dichtschnur erneuern 2 Schrauben (10) vom Gitter (11) des Abscherkastens lösen Gitter herunterziehen Abscherkasten auskehren und aussaugen Isolierstäbe (12) mit einem Tuch abwischen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 17: Kapitel V: Störungsbehebung
Quittieren und Beseitigen einer Störung Auf die Info-Taste (3) drücken Anleitung zur Behebung der Störung folgen Nach dem Beheben der Störung die Taste drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 18: Kurzzeitiger Notbetrieb (Neustart Ohne Hw-Test)
Direkt bei der Fehlermeldung den Hardwaretest ignorieren oder Steuerung auf Betriebsart Hand schalten Zum jeweiligen Handparameter schalten Ohne HW-Test bestätigen Kessel läuft mit max. 60 % Leistung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 19: Liste Der Informationsmeldungen
Elektrode verbogen Elektrode kontrollieren Elektrode kontrollieren Antrieb eCleaner kontrol- Der Näherungssensor liefert kein Antriebsmechanik der Putzeinrichtung lieren Signal. Näherungssensor oder kontrollieren, reparieren Antriebsmechanik defekt. Näherungssensor tauschen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 20: Anhang
Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeingültigen Sicherheits- und Unfallverhütungsvorschriften berück- sichtigt werden. Für Schäden, die durch Nichtbeachten der Hinweise in dieser Anleitung auftreten, haftet die Hargassner Ges mbH nicht. Die große Erfahrung der Hargassner Ges mbH sowie modernste Produktionsverfahren und höchste Qualitätsanforderungen garantieren die Zu- verlässigkeit der Anlage. - Seite 21 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
