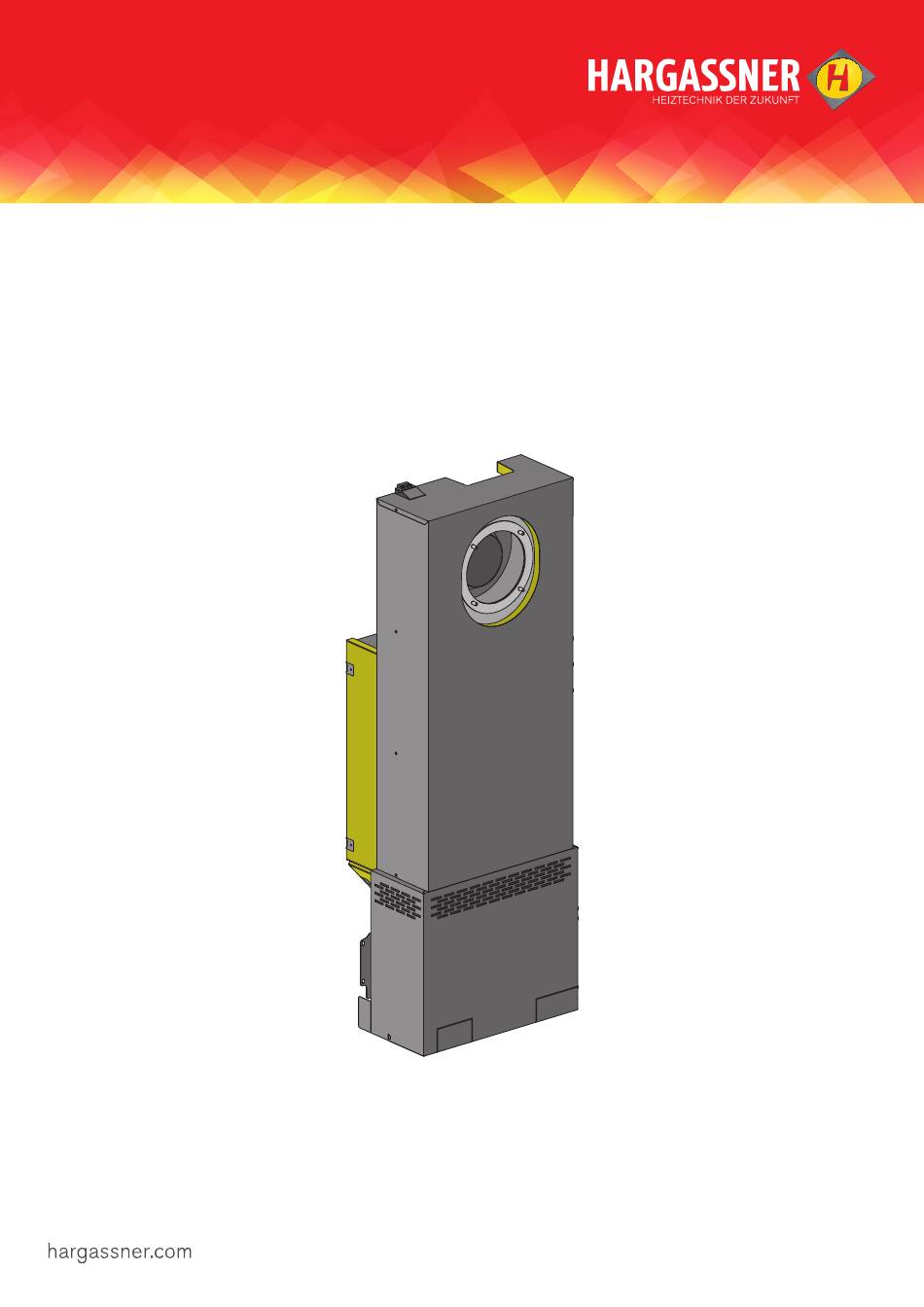

- Seite 1 BEDIENUNGSANLEITUNG PARTIKELFILTER eCleaner DE - V05 11/2024 - 11060651...
-
Seite 2: Inhaltsverzeichnis
Instruktionspflicht, betriebsfremde Personen, Kinder Restrisiken Kapitel III: Montage Platzbedarf Vorbereiten der Anlage für die Montage Elektrische Anschlüsse Montageposition des HV-Moduls Anschließen der eCleaner-Platine und der Hochspan- nungskaskade Anschlussplan eCleaner-Platine Kabelverlegung Einbau des Sicherheitsschalters Montage des Partikelfilters Vorbereiten des Partikelfilters für die Montage... - Seite 3 VORWORT Sehr geehrter Kunde! Sie haben sich für ein innovatives Qualitätsprodukt aus unserem Haus entschieden. Das Produkt der Hargassner Ges mbH ist am neuesten Stand der Technik gefertigt. Wir freuen uns über Ihre Entscheidung und garantieren Ihnen, ein zuverlässiges Qualitäts- produkt als ihr Eigen betrachten zu können.
-
Seite 4: Kapitel I: Technische Daten
20-35 40-60 70-120 130-170 200-230 Breite B Höhe H 1380 1380 1530 1670 1820 Tiefe T Tiefe inklusive Rauchgassaugzug T* Gewicht Elektrische Leistungsaufnahme Abscheidegrad 55 - 90 Die Abgastemperatur verringert sich mit ecleaner um 10 °c. -
Seite 5: Kapitel Ii: Sicherheitsbestimmungen
SIcHERHEITSBESTImmUnGEn Kapitel II: Sicherheitsbestimmungen 1 Allgemeine Sicherheitsbe- WAR N U NG stimmungen Verletzungsgefahr, Quetschgefahr Verletzungen, Quetschungen durch bewegliche Instruktionspflicht, betriebs- Bauteile • Zugriff zu den Schnecken und Antrieben bei eingeschalteter fremde Personen, Kinder Anlage unterlassen. • Keinen Arbeitsvorgang an der Anlage einleiten, wenn sich Personen im Gefahrenbereich aufhalten. -
Seite 6: Kapitel Iii: Montage
Kapitel III: Montage Ist der Eco-HK oder Eco-PK nicht ab Werk mit dem ecleaner ˆ Wartungszone freilassen ausgestattet, kann dieser nachgerüstet werden. ACHTU NG 2 Vorbereiten der Anlage für Verletzungsgefahr die Montage Verletzungen, Beschädigungen durch unsachgemäße Montage • Die montage ausschließlich von Hargassner geschultem montagepersonal durchführen lassen. -
Seite 7: Elektrische Anschlüsse
ˆ Erdungskabel (5) des ecleaners an der montageplatte anklemmen Montageposition des ˆ Flachkabel (6) der Hochspannungskaskade an der Platine HV-Moduls anstecken ˆ Hochspannungskabel (7) einstecken und mit der Kabelver- schraubung festschrauben ˆ HV-modul im Schaltschrank befestigen HV-modul besteht aus montageplatte, ecleaner-Platine und Hochspannungskaskade... -
Seite 8: Anschlussplan Ecleaner-Platine
Anschlussplan eCleaner-Platine Kabelverlegung Kabel Farbe Sicherheitsschalter braun / weiß Hochspannungskabel ecleaner näherungssensor braun / blau Erdung grün-gelb Spannungsversorgung rot/ weiß V-ZK Buskabel blau Einbau des Sicherheitsschalters V-ZKx Benennung Adresswahlschalter (S1=0) cAn-Bus Hauptplatine cAn-Bus Erweiterung ˆ Reinigungsdeckel des Eco-HK oder Eco-PK öffnen ˆ... -
Seite 9: Montage Des Partikelfilters
4 Montage des Partikelfilters Vorbereiten des Partikelfilters für die Montage ˆ Stecker des Versorgungskabels entfetten ˆ Versorgungskabel in die Buchse (4) beim ecleaner stecken und mit der Kabelverschraubung fixieren ˆ Flanschdichtung (5) für die Staubschnecke aufstecken ˆ Verkleidung (1) nach oben abnehmen ˆ... - Seite 10 monTAGE Eco-HK/PK 70-120 Eco-HK/PK 130-230 ˆ Abdeckblech mit 11 Schrauben m6x16 und 2 muttern m6 festschrauben ˆ Exzentereinheit (6) auf die motorwelle stecken und mit dem Gewindestift befestigen ˆ Antriebskette (7) über die Kettenräder legen und mit dem Kettenspanner (8) spannen ˆ...
-
Seite 11: Kettenverlauf An Der Montageplatte
5 Kettenverlauf an der Monta- geplatte eCleaner Eco-HK 20-60 ˆ obere Verkleidung (12) einhängen ˆ Untere Verkleidung (13) festschrauben eCleaner Eco-HK/PK 70-120 ˆ Rauchgassaugzug (14) am ecleaner befestigen ˆ motorkabel (15) am Saugzug anschließen... -
Seite 12: Aktivieren Des Partikelfilters In Der Steuerung
Elektrodenstrom, der bei 40 µA Fremd-modul intern angeschlossener Elektrode erreicht werden muss ˆ Serviceparameter Z1t auf eCleaner intern einstellen Info Reinigen nach Anzahl an Über- Die Parameter Q82 - Q99k werden freigeschaltet schlägen im Zeitraum von 180 min. LB (0=inaktiv) - Seite 13 Betriebsüberwachung nein zurücksetzen Q95d ecleaner Betriebsüberwachung Istwerte Anzeige Q99a ecleaner Betriebsüberwachung 200 °c Abgas-Referenztemperatur Q99b ecleaner 1 Betriebsüberwachung 20,0 kV Referenzspannung Q99c ecleaner 1 Betriebsüberwachung 20 µA Referenzstrom Q99d ecleaner 2 Betriebsüberwachung 20,0 kV Referenzspannung Q99e ecleaner 2 Betriebsüberwachung 20 µA...
-
Seite 14: Kapitel Iv: Reinigung Und Wartung
REInIGUnG UnD WARTUnG Kapitel IV: Reinigung und Wartung G E FAH R Lebensgefahr Stromschlag durch Berühren von spannungsführenden Klemmen • Hinweisschilder beachten. • Vor dem Reinigen und vor Arbeiten die Anlage stromlos schalten. • Spannungsfreiheit mit Spannungsprüfgerät prüfen. Teile des ecleaners stehen unter Hochspannung. -
Seite 15: Funktionstest Hv-Modul
• Bei bestandenem Test folgt Schritt 1 ˆ 2 Schrauben (10) vom Gitter (11) des Abscherkastens lösen ˆ Gitter herunterziehen ˆ Abscherkasten auskehren und aussaugen ˆ Isolierstäbe (12) mit einem Tuch abwischen 2 Funktionstest HV-Modul ˆ ecleaner reinigen und mechanik kontrollieren... -
Seite 16: Kapitel V: Störungsbehebung
0051 Fühler Fremdwärme Unterbrechung gungen von Antrieben, ungewöhnlichen Geräuschen oder Di 19-04-2018 10:40 Gerüchen, ansprechen der Überwachungseinrichtungen etc. 0015 Fühler Boiler 1 Unterbrechung Hargassner Ges mbH oder Installateur kontaktieren. Di 19-04-2018 10:40 • Vorgeschriebene Wartungsmaßnahmen regelmäßig durch- 0019 Fühler Vorlauftemperatur HK1 führen. -
Seite 17: Liste Der Informationsmeldungen
Funktionstest beim HV-modul rode kontrollieren durchführen ecleaner Wartung Antrieb Antriebsüberwachung des Reinigungs- Einstellung des Sensors und der mechanik der mechanismus am ecleaner meldet einen Antriebsüberwachung kontrollieren Fehler ecleaner 1 HV-modul defekt. Hochspannung kann nicht aufgebaut Elektrode reinigen und überprüfen; Hochspan-... -
Seite 18: Anhang
Eigentümer oder Betreiber über, soweit das Gerät von Per- weise. nur Hargassner-Ersatzteile oder von der Hargassner sonen, die nicht von der Hargassner Ges mbH autorisiert sind Ges mbH freigegebene, gleichwertige Ersatzteile verwenden. unsachgemäß gewartet oder instandgesetzt wird oder wenn eine Im Zuge der technischen Entwicklung behalten wir uns Ände-... - Seite 19 Notizen...
