PROMAT NAN-2032 Bedienungsanleitung

Arbeit mit dem NAN-2032
Optische Entfernungsmessung
Zielen Sie eine Nivellierlatte an. Die Distanz zwischen den beiden kurzen
Distanzstrichen im Teleskop entspricht der Entfernung zwischen Achse des
Instruments und Nivellierlatte in Meter.
Bsp.: Distanz auf der Teleskoplatte = 38 cm – Distanz Nivellier zur Latte = 38 m
Winkelmessung
Das NAN-2030 ist mit einem Horizontalkreis ausgestattet, um Winkel zu messen.
Beim Winkelabstecken wird das Schnurlot an der Stativschraube eingehängt.
Das Lot sollte sich genau über dem Fußpunkt befinden, von dem aus der Winkel
gemessen wird.
Die Ablesung erfolgt über einen Indexstrich, der über der Teilung angebracht ist.
Der Horizontalkreis kann auf 0 gestellt werden, um den Differenzwinkel sofort
ablesen zu können.
Gerätespezifikationen NAN-2032
Nivelliergerät NAN-2032
Fernrohr:
Vergrößerung 32-fach
Objektivöffnung 42 mm
kürzeste Zielweite 0,6 m
cm-Schätzung bis ca. 180 m
Bild aufrecht
Standardabweichung
für 1km Doppelnivellement ± 2 mm
Multiplikationskonstante 100
Additionskonstante 0
Kompensator:
Arbeitsbereich ± 15´
Einspielgenauigkeit < 0,5"
Empfindlichkeit Dosenlibelle 10´/ 2 mm
NORDWEST Handel AG · Robert-Schuman-Straße 17 · 44263 Dortmund
Tel.: +49 231 2222 3001 · +49 231 2222 3099 · info@nordwest.com
Horizontalkreis
Teilung 400 g
Ablesung 1 g
Maße
Instrument 220 x 135 x 135 mm
Koffer 270 x 170 x 180 mm
Gewicht
Instrument 1900 g
Koffer 1700 g
Zubehör
Nivellier NAN-2032
Senklot mit Lotschnur
Zwei Justierstifte (Inbusschlüssel)
Bedienungsanleitung
Nivelliergerät NAN-2032
Bedienungsanleitung

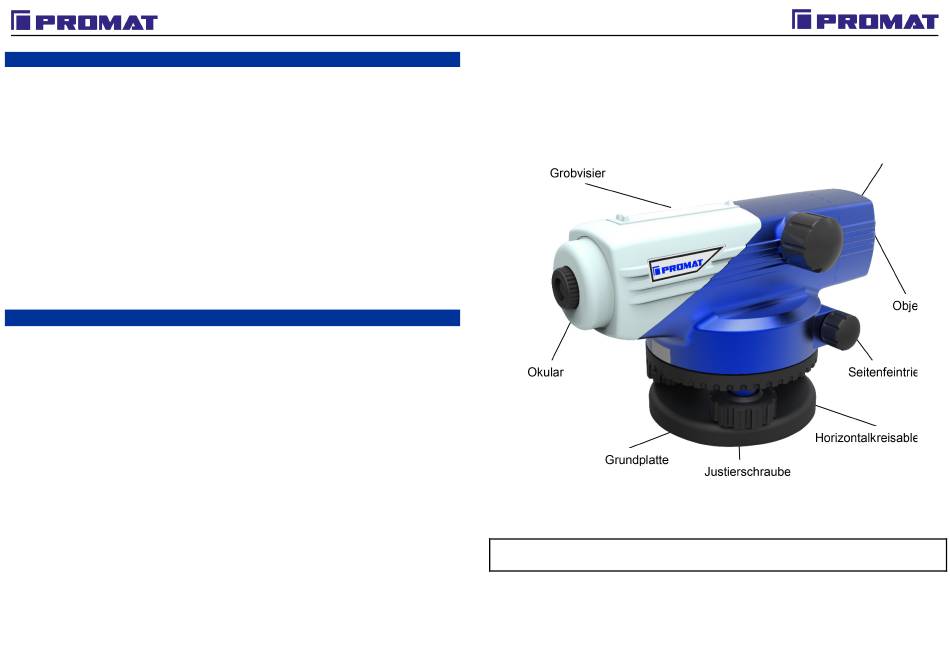

Grobvisier
Okular
Grundplatte
Um die Möglichkeiten des Nivelliergeräts ausschöpfen zu können lesen Sie diese
Bedienungsanleitung sorgfältig durch und bewahren Sie sie danach auf.
NORDWEST Handel AG · Robert-Schuman-Straße 17 · 44263 Dortmund
Tel.: +49 231 2222 3001 · +49 231 2222 3099 · info@nordwest.com
Fokussierschraube
Seitenfeintrieb
Horizontalkreisablesung
Justierschraube
Objektiv
