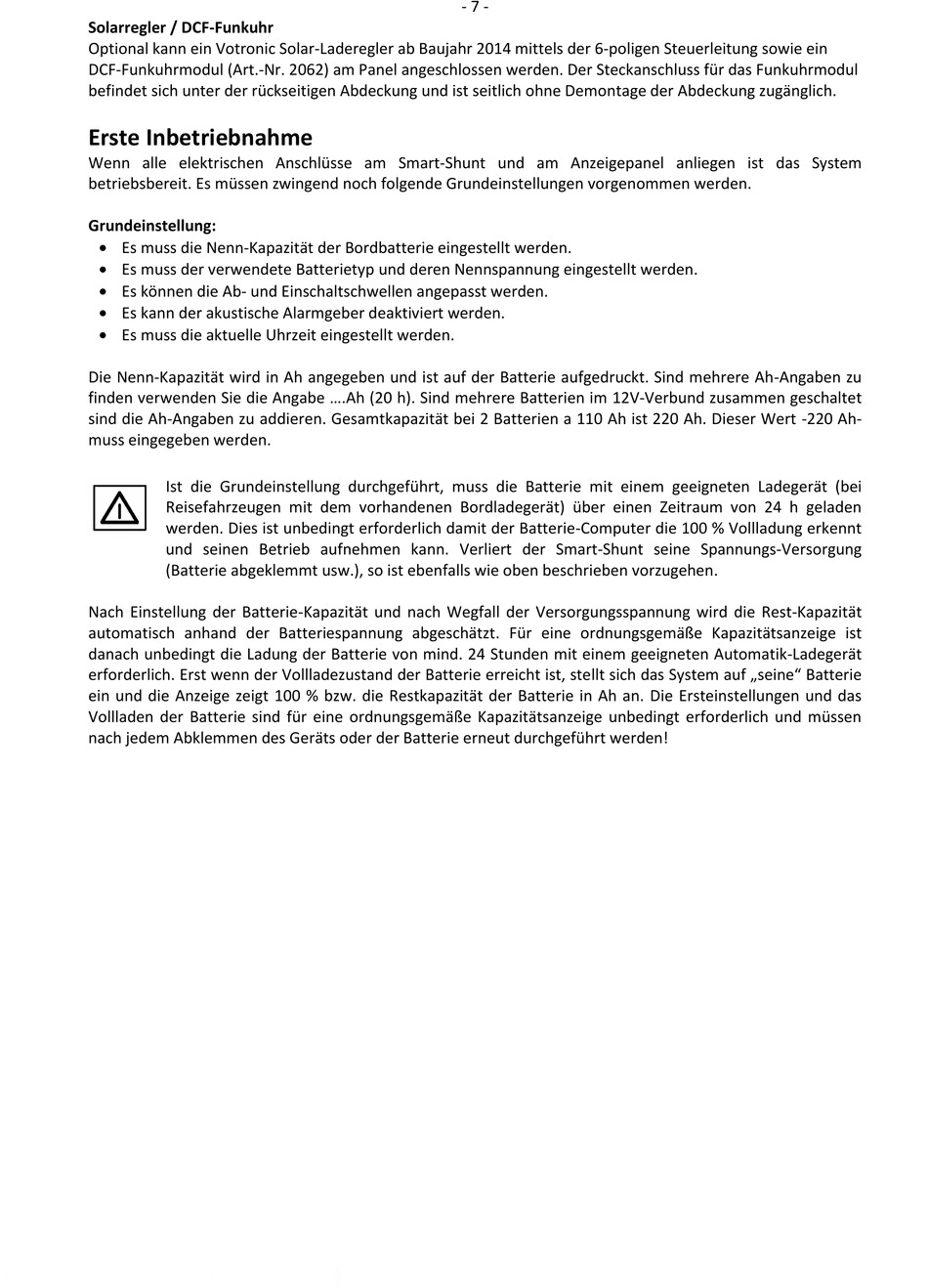

Votronic VPC Jupiter 200 Bedienungsanleitung Seite 7

Solarregler / DCF-Funkuhr
Optional kann ein Votronic Solar-Laderegler ab Baujahr 2014 mittels der 6-poligen Steuerleitung sowie ein
DCF-Funkuhrmodul (Art.-Nr. 2062) am Panel angeschlossen werden. Der Steckanschluss für das Funkuhrmodul
befindet sich unter der rückseitigen Abdeckung und ist seitlich ohne Demontage der Abdeckung zugänglich.
Erste Inbetriebnahme
Wenn alle elektrischen Anschlüsse am Smart-Shunt und am Anzeigepanel anliegen ist das System
betriebsbereit. Es müssen zwingend noch folgende Grundeinstellungen vorgenommen werden.
Grundeinstellung:
 Es muss die Nenn-Kapazität der Bordbatterie eingestellt werden.
 Es muss der verwendete Batterietyp und deren Nennspannung eingestellt werden.
 Es können die Ab- und Einschaltschwellen angepasst werden.
 Es kann der akustische Alarmgeber deaktiviert werden.
 Es muss die aktuelle Uhrzeit eingestellt werden.
Die Nenn-Kapazität wird in Ah angegeben und ist auf der Batterie aufgedruckt. Sind mehrere Ah-Angaben zu
finden verwenden Sie die Angabe ....Ah (20 h). Sind mehrere Batterien im 12V-Verbund zusammen geschaltet
sind die Ah-Angaben zu addieren. Gesamtkapazität bei 2 Batterien a 110 Ah ist 220 Ah. Dieser Wert -220 Ah-
muss eingegeben werden.
Ist die Grundeinstellung durchgeführt, muss die Batterie mit einem geeigneten Ladegerät (bei
Reisefahrzeugen mit dem vorhandenen Bordladegerät) über einen Zeitraum von 24 h geladen
werden. Dies ist unbedingt erforderlich damit der Batterie-Computer die 100 % Vollladung erkennt
und seinen Betrieb aufnehmen kann. Verliert der Smart-Shunt seine Spannungs-Versorgung
(Batterie abgeklemmt usw.), so ist ebenfalls wie oben beschrieben vorzugehen.
Nach Einstellung der Batterie-Kapazität und nach Wegfall der Versorgungsspannung wird die Rest-Kapazität
automatisch anhand der Batteriespannung abgeschätzt. Für eine ordnungsgemäße Kapazitätsanzeige ist
danach unbedingt die Ladung der Batterie von mind. 24 Stunden mit einem geeigneten Automatik-Ladegerät
erforderlich. Erst wenn der Vollladezustand der Batterie erreicht ist, stellt sich das System auf „seine" Batterie
ein und die Anzeige zeigt 100 % bzw. die Restkapazität der Batterie in Ah an. Die Ersteinstellungen und das
Vollladen der Batterie sind für eine ordnungsgemäße Kapazitätsanzeige unbedingt erforderlich und müssen
nach jedem Abklemmen des Geräts oder der Batterie erneut durchgeführt werden!
