BEGA 13 221 Gebrauchsanweisung

11.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

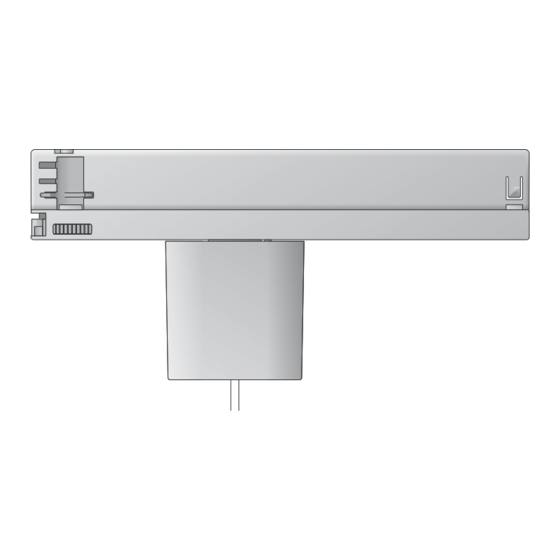

Stromschienenadapter für Systempendelleuchten für die Verwendung im Innenbereich
Track adapter for system pendant luminaires for indoor use
Adaptateur de rail pour suspensions modulaires pour utilisation à l'intérieur
Gebrauchsanweisung
Anwendung
Installationskomponente –
Stromschienenadapter (Typ D) zur Verwendung
in Innenräumen.
Für die Integration einer BEGA
Systempendelleuchte in Aufbau- und
Einbau-Stromschienensysteme 3-Phasen-
EUROSTANDARD PLUS .
®
Produktbeschreibung
Stromschienenadapter aus Polycarbonat, mit
integriertem LED-Netzteil (on/off)
Adapterplatte und Leuchtenaufhänger aus
Metall
Baldachin aus Kunststoff, Oberfläche
samtschwarz
2-teiliger Leitungsverbinder (Klemmteil und
Schraubverschlusskappe) aus Kunststoff, für
Koaxialleitungen mit Geflecht
Mit innenliegender Druckfeder und mit
Kontaktader
Zum Anschluss eines Leitungspendels
2 x 0,5@ oder
2 x 0,75@, Farbe schwarz
Schutzart IP 20
LED-Netzteil im Stromschienenadapter
Primär: 220-240 V y 50/60 Hz
on/off
Sekundär: · 1,8 - 14,7 W
Schutzklasse II 2
å – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,25 kg
Sicherheit
Für die Installation und für den Betrieb dieser
Installationskomponente sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Installationskomponente vorgenommen, so gilt
derjenige als Hersteller, der diese Änderungen
vornimmt.
235 235
65 65
Instructions for use
Application
Installation component – Track adapter (Type D)
– for indoor use.
For the integration of a BEGA system pendant
luminaire in 3-phase EUROSTANDARD PLUS
surface-mounted and recessed track systems.
Product description
Polycarbonate track adapter with integrated
LED power supply unit (on/off)
Metal adapter plate and luminaire hanger
Canopy made of synthetic material, finish velvet
black
Synthetic 2-piece line connector (clamp part
with screw cap) for braided coaxial cables
With internal pressure spring and contact wire
For connecting one cable pendant
2 x 0,5@ or
2 x 0.75@, colour black
Protection class IP 20
Track adapter-integrated LED power supply
unit
Primary: 220-240 V y 50/60 Hz
on/off
Secondary: · 1.8 - 14.7 W
Safety class II 2
å – Safety mark
c – Conformity mark
Weight: 0.25 kg
Safety
The installation and operation of this installation
component are subject to national safety
regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to the
installation component, the person responsible
for these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
15 15
35 35
Fiche d'utilisation
Utilisation
Composants d'installation – Adaptateur de rail
(type D) pour utilisation en intérieur.
Pour l'intégration d'une suspension modulaire
BEGA dans des systèmes de rails électriques
®
affleurants ou encastrés EUROSTANDARD
PLUS ® triphasés.
Description du produit
Adaptateur de rail en polycarbonate, avec bloc
d'alimentation LED intégré (on/off)
Plaque d'adaptation et attache du luminaire en
métal
Cache-piton en plastique, finition noir satiné
Connecteur en 2 parties (pièce de serrage et
capuchon fileté) en matière synthétique, pour
câbles coaxiaux avec maillage
Avec ressort de pression intérieur et fil de
contact
Pour le raccordement d'un câble de
suspension
2 x 0,5@ ou
2 x 0,75@, couleur noir
Indice de protection IP 20
Bloc d'alimentation LED dans l'adaptateur de
rail
Primaire: 220-240 V y 50/60 Hz
on/off
Secondaire: · 1,8 - 14,7 W
Classe de protection II 2
å – Sigle de sécurité
c – Sigle de conformité
Poids: 0,25 kg
Sécurité
Pour l'installation et l'utilisation de ces
composants d'installation, respecter les
normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement aux composants d'installation,
l'intervenant sera considéré comme étant le
fabricant.
13 221
2 å
1 / 4
