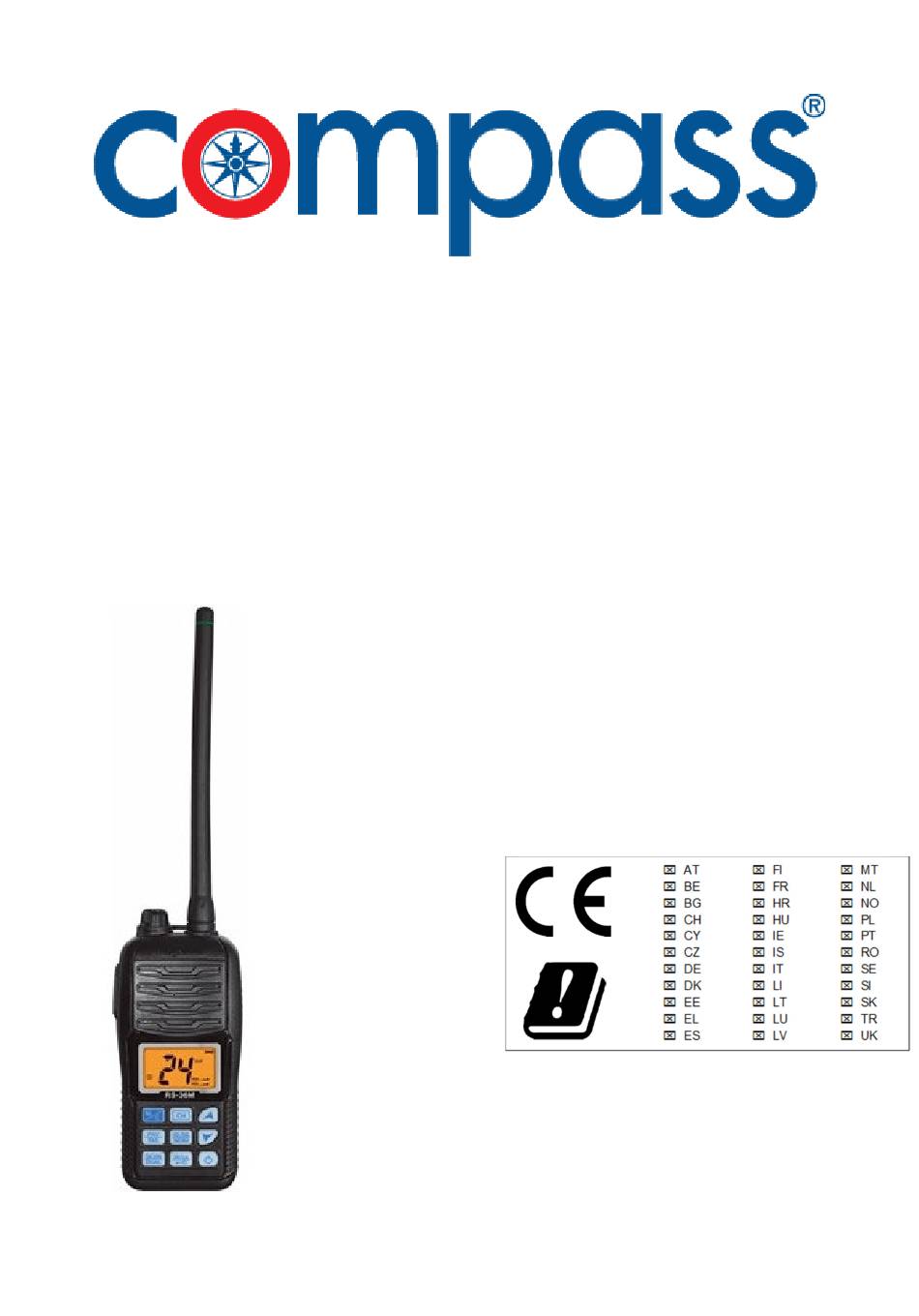

- Seite 1 Bedienungsanleitung Handfunkgerät CX-500 Artikel 411980 <Restriced Country of Use> Für den Betrieb dieses Gerätes sind ein entsprechendes Funkzeugnis und eine Nutzungserlaubnis erforderlich Marine Operator certificate and/or license is required to operate this item.
- Seite 2 Vielen Dank, dass Sie sich für dieses Marinefunkgerät entschieden haben. Sie werden das professionelle und menschenfreundliche Design des Radios während der Benutzung feststellen. Bitte lesen Sie alle Anweisungen sorgfältig und vollständig durch, bevor Sie das Funkgerät benutzen. Es handelt sich um ein multifunktionales und gut durchdachtes Seefunkgerät, das den Vorschriften der IMO (International Maritime Organization) entspricht.
- Seite 3 EMPFEHLUNG Reinigen Sie das Funkgerät nach dem Kontakt mit Salzwasser gründlich mit frischem Wasser. Trocknen Sie es vor der Inbetriebnahme. Andernfalls können die Tasten und Steuerungskomponenten Funkgerätes aufgrund Salzkristallisation unbrauchbar werden. Tauchen Sie das Funkgerät NICHT in Wasser. Der wasserdichte Schutz ist möglicherweise nicht wirksam, wenn der Radiogummiring der Kopfhörerabdeckung oder die DC-Klinkensteckerabdeckung bei einem unerwarteten Unfall beschädigt wird.
-
Seite 4: Inhaltsverzeichnis
Inhalt VORBEREITUNG SCAN-BETRIEB Standardzubehör Scan-Arten Aufladen des Akkupacks TAG-Kanäle einstellen Akkupack Setzen / Löschen Antenne installieren/entfernen einzelner TAG-Kanäle Gürtelclip montieren Alle TAG-Kanäle setzen / löschen GERÄTEBESCHREIBUNG Scanbetrieb Bedienelemente DUAL/TRI WATCH Anzeige Ein/Ausschalten Beschreibung Betrieb Einstellen der Lautstärke Einstellen des Squelch-Levels EINSTELLMODUS Senden und Empfangen ... -
Seite 5: Vorbereitung
Standardzubehör Packen Sie das Funkgerät vorsichtig aus. Wir empfehlen Ihnen, die in der folgenden Tabelle aufgeführten Punkte zu überprüfen, bevor Sie die Verpackungsmaterialien entsorgen. Wenn ein Artikel fehlt oder beschädigt ist, wenden Sie sich bitte sofort an den Händler. Artikel Anzahl Antenne Akkupack... -
Seite 6: Akkupack
Akkupack Einlegen des Akkupacks: Legen Sie die Batterie so in das Funkgerät so ein, dass sie in flach im Gehäuse liegt und befestigen Sie dann den Batteriedeckel, wie abgebildet. Drücken Sie auf den Deckel, bis die Verriegelung wieder in die verriegelte Position zurückkehrt. Entfernen des Akkupacks: Schieben Sie die Verriegelung und heben Sie dann den Batteriefachdeckel an, um ihn zu entfernen, und entfernen Sie dann den Akkupack, wie abgebildet. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Bedienelemente 1. (PTT) Taste - Halten Sie zum Senden die Taste [PTT] gedrückt. - Lassen Sie [PTT] zum Empfangen los. 2. [C/16] - Drücken Sie diese Taste, um Kanal 16 auszuwählen. - Halten Sie die Taste 1 Sekunde lang gedrückt, um den Anrufkanal auszuwählen. - Seite 8 - Halten Sie diese Taste und die Taste[HI/LO] für 1 Sekunde gedrückt, um die Vibrationsentwässerungsfunktion zu aktivieren. 5. [Hi/Lo]/[ - Drücken Sie diese Taste, um die maximale oder die geringe Ausgangsleistung auszuwählen. - Halten Sie diese Taste 1 Sekunde lang gedrückt, um die Sperrfunktion ein- oder auszuschalten.
-
Seite 9: Anzeige
ANZEIGE SYMBOL BESCHREIBUNG Erscheint während der Übertragung. Low Power-Indikator 1. „LOW“ erscheint wenn low power selektiert ist 2. „LOW“ blinkt beim zwangweise Umschalten in den Low-Power-Modus aufgrund eines hohen Temperatur oder einer niedrigen Spannung ATIS Erscheint wenn ein ATIS Kanal gewählt wurde. Erscheint, während die USA Channel Group ausgewählt ist. -
Seite 10: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG Power ON/OFF 1. Halten Sie die Taste [ ] zum Einschalten für 1 Sekunde gedrückt. 2. Halten Sie die Taste [ ] zum Ausschalten für 1 Sekunde gedrückt. Einstellen der Lautstärke Die Lautstärke kann mit[VOL/SQL] und[ ]/[ ] eingestellt werden. 1. -
Seite 11: Senden
Senden 1. Drücken Sie [Hi/Lo], um die Sendeleistung auszuwählen. - "LOW" erscheint, wenn die niedrige Leistung ausgewählt ist. - Wählen Sie die niedrige Leistung für die Kurzstreckenkommunikation und die hohe Leistung für die Langstreckenkommunikation. - Einige Kanäle sind nur für die Übertragung mit geringer Leistung eingerichtet. -
Seite 12: Kanal Auswählen
Kanal auswählen Wichtig: Vor der ersten Benutzung des Transceivers muss der Akkupack für eine optimale Lebensdauer und einen optimalen Betrieb vollständig aufgeladen werden. Um Schäden am Transceiver zu vermeiden, schalten Sie den Transceiver während des Ladevorgangs aus. Kanal 16 Kanal 16 ist der Notfall- und Sicherheitskanal. Es wird zur Herstellung des ersten Kontakts mit einer Funkstation und für die Notfallkommunikation verwendet. -
Seite 13: Wetterkanal
Wetterkanal Dieses Funkgerät verfügt über 10 Wetterkanäle. Es kann beim Empfangen und Scannen automatisch einen Wetterwarnton im ausgewählten Wetterkanal erkennen. 1. Drücken Sie [CH], um den Wetterkanal oder den normalen Kanal auszuwählen. - Es erscheint "WX", wenn der Wetterkanal ausgewählt ist. - Es erscheint "WX ALT", wenn der Wetteralarm eingeschaltet ist. -
Seite 14: Monitor-Funktion
Monitor-Funktion Die Monitorfunktion öffnet den Squelch Halten Sie [MONI] 2 Sekunden lang gedrückt, um die Monitorfunktion zu aktivieren. „BUSY" blinkt und es ertönt ein Ton, wenn die Monitorfunktion aktiviert ist. Volume Maximum Funktion Die Funktion Volume Maximum kann die Lautstärke vorübergehend maximieren. Diese Funktion ist nicht mehr möglich, wenn der Lautstärkepegel 31 beträgt. -
Seite 15: Tastensperre
Tastensperre Die Tastensperrfunktion sperrt alle Tasten (außer [PTT], [VOL/SQL], [ ], [ ] und[ ], um ein versehentliches Wechseln des Kanals oder einer Funktion zu vermeiden. Halten Sie [ ] für 1 Sekunde gedrückt, um diese Funktion ein- oder auszuschalten. -
Seite 16: Tag-Kanäle Einstellen
TAG-Kanäle einstellen Für eine effizientere Scan-Funktion stellen Sie die gewünschten Kanäle als TAG- Kanäle ein oder löschen Sie die TAG-Einstellung von nicht erwünschten Kanälen. Kanäle, die nicht markiert sind, werden beim Scannen übersprungen. Setzen / Deaktivieren einzelner TAG-Kanäle 1. Drücken Sie [CH], um die Kanalgruppe auszuwählen. 2. -
Seite 17: Dual/Tri Watch
DUAL/TRI WATCH Beschreibung Dualwatch überwacht Kanal 16, während Sie auf einem anderen Kanal empfangen; Tripplewatch überwacht Kanal 16 und den Rufkanal, der einen anderen Kanal empfängt. Dualwatch/Tripplewatch eignet sich zur Überwachung von Kanal 16, wenn Sie auf einem anderen Kanal arbeiten. Betrieb 1. -
Seite 18: Einstellmodus
EINSTELLMODUS Einstellmodus Funktion Der Einstellmodus kann verwendet werden, um die Einstellungen der Funktion des Funkgerätes zu ändern. Die Funktionseinstellungen umfassen: Beep Ton, Wetter Alarm, Priority Scan, Scan Resume Timer, Auto Scan, Dual/Tri Watch, Monitor Funktion, Automatische Hintergrundbeleuchtung, LCD Kontrast, Power Save Den Einstellmodus erreichen sie wie nachstehend beschrieben: 1. -
Seite 19: Modus Einstellungen
Modus Einstellungen Quittungston Ein- oder Ausschalten des Signaltons während der Bedienung. Wetteralarm Wenn es bedeutende Wetterinformationen gibt, senden die amerikanischen NOAA- Sender ein Wetteralarmsignal. Wenn die Wetteralarmfunktion eingeschaltet ist, geben Walkie-Talkies den Alarm aus und gleichzeitig blinkt das "WXALT"-Symbol. Während des Suchlaufs wird der aktuell benutzte Wetterkanal gescannt. - Wenn diese Funktion aktiviert ist und Sie den Wetterkanal wählen, wird auf dem Bildschirm das Symbol "WX ALT"... -
Seite 20: Automatische Hintergrundbel
Automatische Hintergrundbeleuchtung Die automatische Hintergrundbeleuchtung ist für den Nachtbetrieb geeignet. Es kann zwischen „ON“ und „OFF“ gewählt werden - Die Hintergrundbeleuchtung wird nach 5 Sekunden ohne Bedienung automatisch ausgeschaltet. LCD-Kontrast Er kann als "Hi" oder "Lo" eingestellt werden. Bei Nutzung in Gebäuden hat die Kontrasteinstellung keine große Wirkung Power Save Die Energiesparfunktion reduziert die Stromaufnahme durch Ausschalten des Empfängers in voreingestellten Intervallen. -
Seite 21: Spezifikation
Bereich Index TX:156.000-162.000 Frequenzband (MHz) RX:156.000-163.275 Modulation FM(16K0F3E) NiMH Batterien DC 3,7V/ 1500mAh Allgemeine Frequenz Stabilität ± 10 ppm Spezfikationen －15℃～＋55℃ Arbeitstemperatur Antennenimpedanz 50 Ω Maße (BxHxT) 140mm×65mm×41mm Gewicht 247 g Ausgangsleitung 5W/1W ≤1.5A (bei 5W) ≤0,9A (bei 1W) Ausgangsstrom ≤0,35A (Empfang bei max. -
Seite 22: Fehlerbehebung
Bei den in der folgenden Tabelle beschriebenen Problemen handelt es sich um einige im Betrieb mögliche Fehler. Diese Fehlerquellen sind in der Regel auf unsachgemäßen Anschluss, auf den Betrieb aufgrund falscher Einstellungen oder auf Bedienungsfehler aufgrund unvollständiger Einstellungen zurückzuführen. Diese Probleme werden normalerweise nicht durch eine Fehlfunktion der Elektronik verursacht. - Seite 24 Compass Yachtzubehör Handels GmbH & Co. KG Lüdinghauser Str. 34 D-59387 Ascheberg Telefon: 0 25 93 - 915 236 Fax: 0 25 93 - 91 52 80 E-Mail-Adresse: kontakt@compass24.de...
