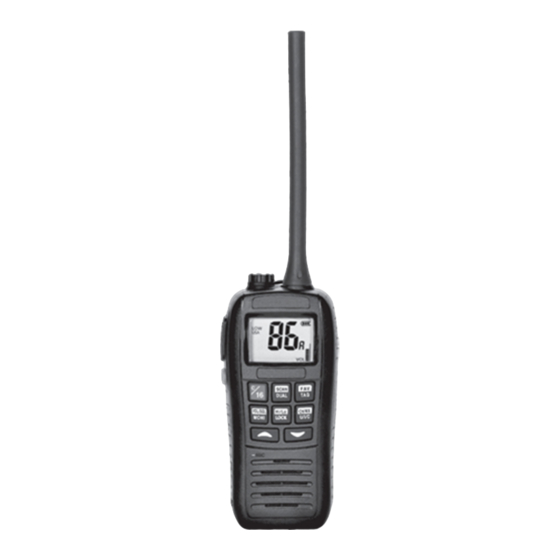

Compass CX-400 Bedienungsanleitung
Handfunkgerät
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Compass CX-400
Inhaltszusammenfassung für Compass CX-400

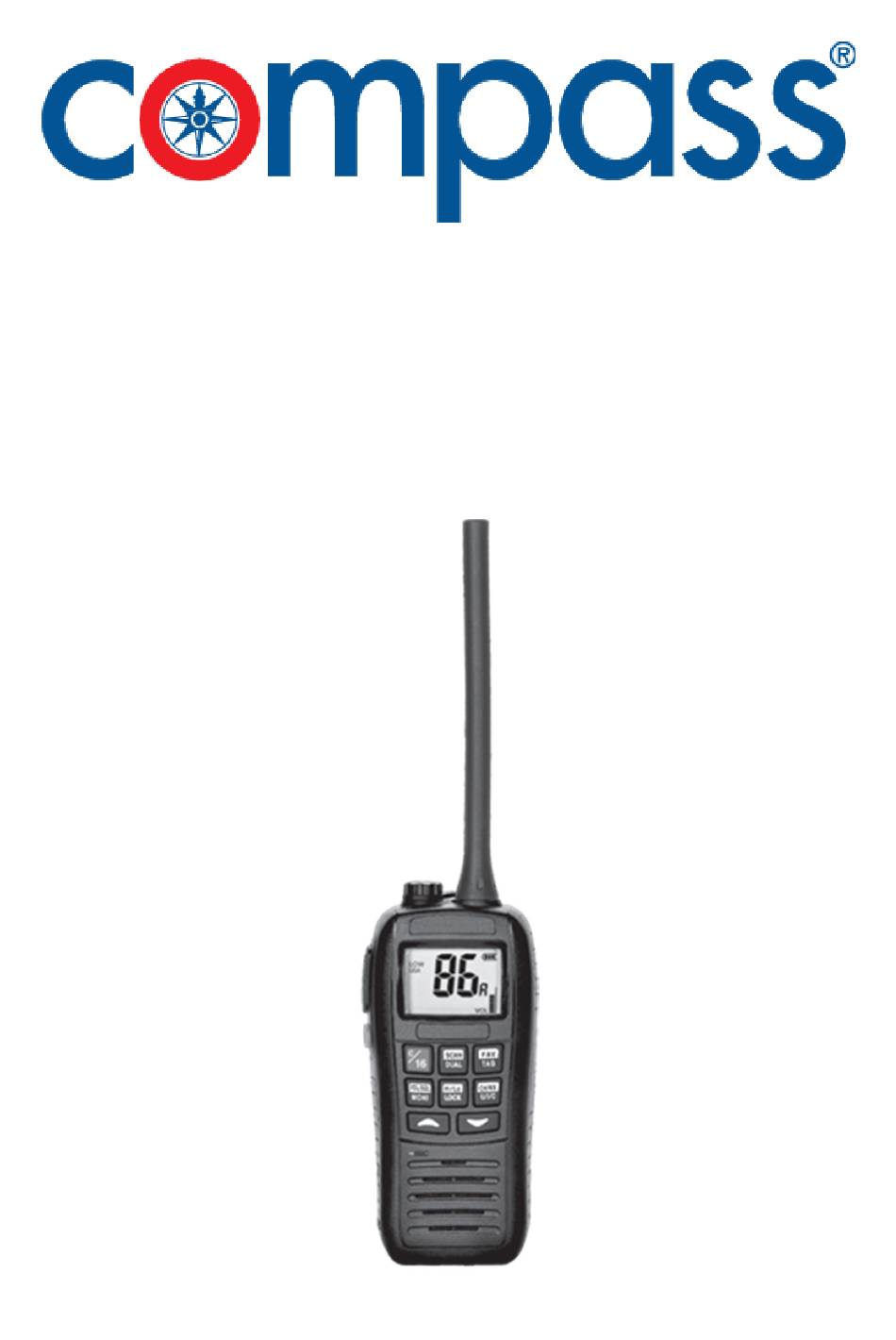

- Seite 1 Bedienungsanleitung Handfunkgerät CX-400 Artikel 398660...
- Seite 2 Vielen Dank, dass Sie sich für dieses Marinefunkgerät entschieden haben. Sie werden das professionelle und menschenfreundliche Design des Radios während der Benutzung feststellen. Bitte lesen Sie alle Anweisungen sorgfältig und vollständig durch, bevor Sie das Funkgerät benutzen. Es handelt sich um ein multifunktionales und gut durchdachtes Seefunkgerät, das den Vorschriften der IMO (International Maritime Organization) entspricht.
-
Seite 3: Empfehlung
EMPFEHLUNG Reinigen Sie das Funkgerät nach dem Kontakt mit Salzwasser gründlich mit frischem Wasser. Trocknen Sie es vor der Inbetriebnahme. Andernfalls können die Tasten und Steuerungskomponenten Funkgerätes aufgrund Salzkristallisation unbrauchbar werden. Tauchen Sie das Funkgerät NICHT in Wasser. Der wasserdichte Schutz ist möglicherweise nicht wirksam, wenn der Radiogummiring der Kopfhörerabdeckung oder die DC-Klinkensteckerabdeckung bei einem unerwarteten Unfall beschädigt wird. -
Seite 4: Inhaltsverzeichnis
Inhalt VORBEREITUNG Maximale Lautstärke Lautstärke Stummschaltung Standardzubehör Hintergrundbeleuchtung Vorbereitung Tastensperre Aufladen des Akkupacks Vibrationswasserablauf Funktion Antenne installieren/entfernen Gürtelclip montieren SCAN-BETRIEB GERÄTEBESCHREIBUNG Scan-Arten TAG-Kanäle einstellen Bedienelemente Setzen / Löschen Anzeige einzelner TAG-Kanäle Alle TAG-Kanäle setzen / GRUNDLEGENDE BEDIENUNG löschen Ein/Ausschalten Scanbetrieb Einstellen der Lautstärke... -
Seite 5: Vorbereitung
VORBEREITUNG Aufladen des Akkupacks 1. Schließen Sie den Adapter an das Stromnetz an. 2. Öffnen Sie die Abdeckung der Ladebuchse des Radios. Verbinden Sie den Adapter mit dem USB-Ladeanschluss des Radios, um mit dem Laden zu beginnen. Die LCD-Anzeige " "... -
Seite 6: Antenne Installieren/Entfernen
-Aufladung mittel USB-Micro-B Kabels HINWEIS: Die Spannungquelle muss min. 5V / 1A liefern. Powerbank USB-Netzteil Zigarettenanzünder Adapter Antenne installieren/entfernen 1. Um die mitgelieferte fixierbare Antenne an den Antennenstecker anzuschließen, drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt. 2. Um diese zu entfernen, drehen Sie sie gegen den Uhrzeigersinn. Gürtelclip montieren 1. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Bedienelemente 1. (PTT) Taste - Halten Sie zum Senden die Taste [PTT] gedrückt. Sprechen Sie mit normalem Ton. - Lassen Sie [PTT] zum Empfangen los. 2. Ein-/Aus-Taste - Halten Sie diese Taste 1 Sekunde lang gedrückt, um das Funkgerät ein- und auszuschalten. - Seite 8 HINWEIS: Vergewissern Sie sich, dass die Abdeckung für die Kopfhörerbuchse fest verschlossen ist, um ein Eindringen von Wasser zu vermeiden. 5. [SCAN]/[DUAL] Drücken Sie diese Taste, um den Scan-Modus zu starten oder zu stoppen (einschließlich Normal- und Prioritätsscan). - Halten Sie die Taste 1 Sekunde gedrückt, um in den Dual- oder Tri-Watch- Modus zu gelangen.
-
Seite 9: Anzeige
10. Antennenanschluss - Die Verbindung zur mitgelieferten 50Ω Antenne herstellen. 11. [FAV]/[TAG] - Drücken Sie diese Taste, um die Favoritenkanäle (TAG) nacheinander auszuwählen, während Sie die nicht markierten Kanäle ignorieren. - Halten Sie 1 Sekunde lang gedrückt, um den TAG-Kanal auszuwählen oder zu löschen. -
Seite 10: Grundlegende Bedienung
Erscheint, wenn der TAG-Kanal ausgewählt ist. ☆ CALL Erscheint, wenn der Anrufkanal ausgewählt ist. Batterieanzeige. SCAN Blinkt während des Scannens. Erscheint, während die Tastaturen gesperrt sind. Erscheint, während ein Duplexkanal ausgewählt ist. DUAL Erscheint während der doppelten Uhr. Erscheint während der Tri-Uhr. Zeigt die Nummer des Betriebskanals an. -
Seite 11: Senden Und Empfangen
1. Drücken Sie zweimal [VOL/SQL] und dann[ ]/[ ]bis zum Squelch-Pegel. - "SQL" blinkt. - Das Funkgerät verfügt über 11 Squelch-Pegel. OP steht für völlig offen. 10 ist der maximale Squelch. - Wenn innerhalb von 5 Sekunden keine Bedienung erfolgt, kehrt das Radio in den Normalmodus zurück. -
Seite 12: Kanal Auswählen
1. Drücken Sie [CH/WX], um eine normale Kanalgruppe auszuwählen. - Drücken Sie erneut, wenn das Funkgerät den Wetterkanal anzeigt. 2. Halten Sie [CH/WX] gedrückt, um die Kanalgruppe zu ändern. USA-Kanal, Internationaler Kanal und Kanadischer Kanal können nacheinander ausgewählt werden. 3. Drücken Sie[ ] oder[ ], um den Kanal auszuwählen. - "DUP"... -
Seite 13: Wetterkanal
1. Halten Sie[C/16] 1,5 Sekunden lang gedrückt, um den Anrufkanal der aktuellen Kanalgruppe auszuwählen. "CALL" und die Nummer des Anrufkanals erscheint. 2. Drücken Sie [CH/WX], um zu dem Kanal zurückzukehren, der vor Kanal 16 verwendet wurde. Oder drücken Sie [ ] oder [ ], um einen anderen Betriebskanal auszuwählen. -
Seite 14: Monotor-Funktion
4. Drücken Sie [ ] oder [ ], um den gewünschten CALL-Kanal auszuwählen. 5. Drücken Sie [C/16], um den CALL-Kanal zu bestätigen und zu speichern - Drücken Sie [C/16], um abzubrechen und zu beenden. Monitor-Funktion Die Monitorfunktion öffnet den Squelch und überwacht Nutzsignale. Die Einstellung der Monitortaste entnehmen Sie bitte der Erklärung im Bereich Einstellmodus. -
Seite 15: Lautstärke Stummschaltung
Lautstärke Stummschaltung Funktion Die Lautstärke-Stummschaltfunktion kann vorübergehend aktiviert werden. Diese Funktion ist ungültig, wenn die Lautstärke OF ist. 1. Halten Sie [VOL/SQL] gedrückt und drücken Sie zur Aktivierung [ ]. - Die Lautstärke ist stumm geschaltet. - Die Lautstärkeanzeige blinkt. 2. -
Seite 16: Scan-Betrieb
SCAN-BETRIEB Scan-Arten Die Scanarten, einschließlich Normalscan und Prioritätsscan, können im Einstellmodus ausgewählt werden (siehe auch Bedienung des Einstellmodus). Der Wetterkanal wird auch dann gescannt, wenn die Wetteralarmfunktion aktiviert ist. Stellen Sie die TAG-Kanäle vor dem Scannen ein. TAG stornieren für Kanäle, die nicht gescannt werden sollen. -
Seite 17: Scanbetrieb
Scanbetrieb Setzen Sie den Timer für die Scan-Wiederaufnahme im Einstellmodus. 1. Drücken Sie [SCAN], um den normalen Scan oder den Prioritätsscan zu starten. - "SCAN" blinkt auf dem LCD-Bildschirm. - "16" erscheint auf der Anzeige des Unterkanals während der Prioritätssuche. - Der Scan wird angehalten, wenn ein Signal empfangen wird (Die Wiederaufnahmezeit kann im Einstellmodus eingestellt werden). -
Seite 18: Betrieb
Betrieb 1. Halten Sie[SCAN/DUAL] für 1 Sekunde gedrückt, um Dual/Tri Watch zu starten.- "DW" blinkt während des Dual Watch; "TW" blinkt während des Tri Watch. - Ein "BEEP"-Ton ertönt, wenn ein Signal auf Kanal 16 empfangen wird. - Tri Watch schaltet auf Dual Watch um, wenn das Signal im CALL Kanal empfangen wird. -
Seite 19: Einstellmodus
EINSTELLMODUS Einstellmodus Funktion Der Einstellmodus kann verwendet werden, um die Einstellungen der Funktion des Funkgerätes zu ändern. Die Funktionseinstellungen umfassen: Beep Ton, Wetter Alarm, Priority Scan, Scan Resume Timer, Auto Scan, Dual/Tri Watch, Monitor Funktion, Automatische Hintergrundbeleuchtung, LCD Kontrast, Power Save, Float Alarm und Vibrations-Wasserableitung. - Seite 20 Funkgerät einen Alarm aus. "wx " " blinkt gleichzeitig. Der aktuell verwendete Wetterkanal wird während des Scans durchsucht. Wenn diese Funktion aktiviert ist, erscheint " wx ", wenn der Wetterkanal ausgewählt ist. Prioritätsscan Das Radio verfügt über 2 Scantypen, Normalscan (of) und Prioritätsscan (on). Der normale Scan durchsucht alle TAG-Kanäle in der ausgewählten Kanalgruppe.
- Seite 21 Power Save Die Energiesparfunktion kann die Stromaufnahme reduzieren und die Lebensdauer der Batterie verlängern. Wenn die Energiesparfunktion aktiviert ist, wechselt das Funkgerät automatisch in den Energiesparmodus, wenn innerhalb von 5 Sekunden kein Signal empfangen wird oder kein Bedienvorgang ausgeführt wird. Float Alarm Wenn das Funkgerät ins Wasser fällt, schwimmt es automatisch, gibt einen periodischen Alarmton und einen Blitzalarm ab, welche leicht im Wasser zu orten...
-
Seite 22: Kanalliste Für Ukw-Seefunk
UKW Seefunk Kanalliste USA-USA-Kanalgruppe, INT-Internationale Kanalgruppe, CAN-Kanadische Kanalgruppe *1 Nur mit niedriger Leistung. *2 Nur für die AUS-Version. *3 Nur für die USA-Version. -
Seite 23: Spezifikation
Bereich Index TX:156.000-162.000 Frequenzband (MHz) RX:156.000-163.275 Modulation FM(16K0F3E) NiMH Batterien DC 3,7V/ 1500mAh Allgemeine Spezfikationen Frequenz Stabilität ± 10 ppm －15℃～＋55℃ Arbeitstemperatur Maße (BxHxT) 140mm×64mm×35mm Gewicht mit Batterien 220 g (inkl. Gürtelclip) Ausgangsleitung 5W/1W ≤1.3A (bei 5W) ≤0,9A (bei 1W) Ausgangsstrom ≤0,35A (Empfang bei max. -
Seite 24: Fehlerbehebung
PROBLEM MÖGLICHE URSACHE LÖSUNG Seite Einschalten nicht • Der Akku ist leer. • Laden Sie den Akkupack auf. • 1 möglich. Kann nicht senden • Einige Kanäle sind auf die • Umschalten auf Kanäle ohne • 7 Übertragung mit geringer Leistung Ausgangsleistungsbegrenzung.
