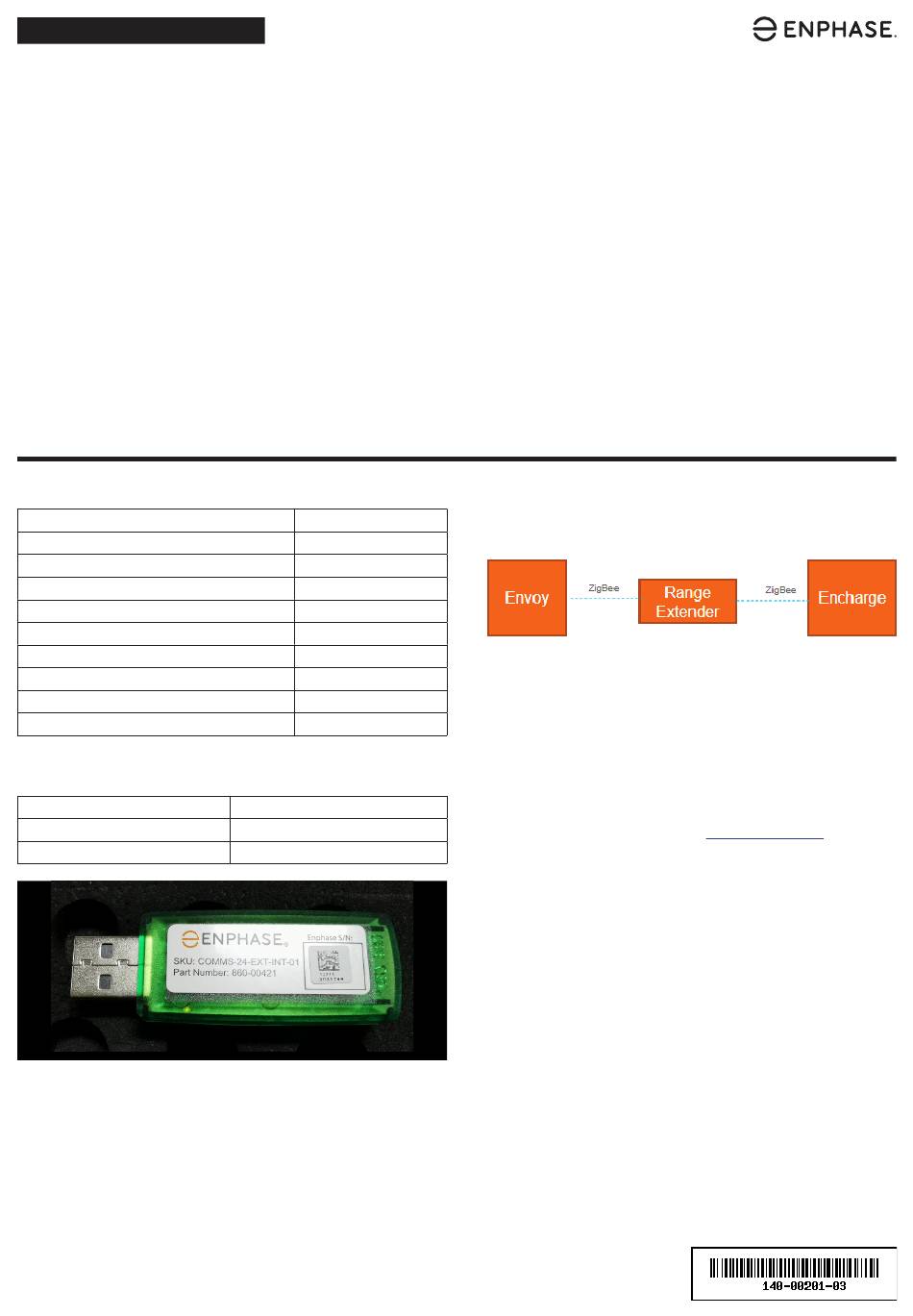

enphase COMMS-24-EXT-INT-01 Schnellinstallations-Anleitung

SCHNELLINSTALLATIONSANLEITUNG
Installation des drahtlosen Repeaters
Der drahtlose Repeater (COMMS-24-EXT-INT-01) wird möglicherweise benötigt, wenn die Enphase Encharge™ Speicherbatterien einen größeren
Abstand zum Enphase Envoy™ haben.
Das Encharge kommuniziert mit dem Envoy drahtlos über das 2,4-GHz-Band. Die Reichweite der drahtlosen Kommunikation hängt vom Lageplan des
Standorts und den vorhandenen Hindernissen ab. In folgenden Fällen wird ein Repeater zwischen dem Encharge und dem Envoy benötigt:
1. Bei einem Abstand von mehr als 20 m mit Sichtverbindung (ohne Hindernisse zwischen den Geräten)
2. Bei einem Abstand von mehr als 10 m Luftlinie ohne Sichtverbindung (mit Hindernissen zwischen den Geräten)
3. Mehr als 2 Wände (Holzbalken und Trockenmauer) zwischen den Geräten
4. Metallische Hindernisse, z. B. Träger oder Drahtgeflecht, zwischen den Geräten
Um den COMMS-24-EXT-INT-01 einzusetzen, benötigen Sie einen handelsüblichen 5-VDC-Adapter und (bei einer Aufstellung in Außenbereichen) ein
geeignetes Gehäuse für den Repeater mit Schutzart IP55 oder höher.
Sämtliche Installationen müssen unter Einhaltung der jeweiligen nationalen und örtlichen Richtlinien für Elektroinstallationen durchgeführt werden.
Es wird empfohlen, die Installation durch einen Fachmann durchführen zu lassen.
TECHNISCHE DATEN
TECHNISCHER WERT
Ausgangsleistung des Senders (Nennwert 25 °C)
Empfindlichkeit des Empfängers
Betriebsspannung
Sendestrom
Empfangsstrom
Frequenzband
Abmessungen (B x H x T)
Betriebstemperatur
Steckverbinder
BEHÖRDLICHE ZULASSUNGEN
FCC TEIL 15.247 (USA)
IC (Kanada)
Einhaltung europäischer Vorschriften
INSTALLATION
Wenn für die Kommunikation ein drahtloser Repeater erforderlich ist:
A ) Kaufen Sie ein handelsübliches 5-VDC-Netzteil und (bei einer
Aufstellung in Außenbereichen) ein geeignetes Gehäuse für den
Repeater mit Schutzart IP55 oder höher. Auf der Support-Webseite
von Enphase finden Sie Empfehlungen für den USB-Adapter und die
geeigneten Gehäusearten.
Modellnummer: COMMS-24-EXT-INT-01
COMMS-24-EXT-INT-01
6,3 mW (8 dBm)
-103 dBm
5 V über USB-Anschluss
45 mA
26 mA
2,4 GHz ISM
5,8 x 2 x 1,1 cm
-40 °C bis +85 °C
USB-Typ-A
Zugelassen, enthält: MCQ-XBEE3
Zugelassen, enthält IC: 1846A-XBEE3
CE-Kennzeichnung
B ) Wählen Sie (wie in der folgenden Abbildung gezeigt) einen geeigneten
Aufstellungsort für den Repeater. Vergewissern Sie sich, dass in der
Nähe eine Steckdose ist, an die er angeschlossen werden kann.
C ) Verwenden Sie zur Inbetriebnahme des Repeaters die App „Enphase
Installer Toolkit".
D ) Für die Arbeit mit einem COMMS-24-EXT-INT-01 müssen Sie die Envoy
Software auf Version 7.2.x oder höher aktualisieren.
• Laden Sie die mobile App Enphase Installer Toolkit Version 3.x vom
iOS App Store oder vom Android Play Store herunter und öffnen Sie
diese, um sich bei Ihrem Enlighten-Konto anzumelden. Mit dieser App
können Sie eine Verbindung zum Envoy herstellen, um den Fortschritt
der Systeminstallation zu überwachen. Herunterladen können Sie die
App auch von der Enphase Website enphase.com/toolkit.
• Melden Sie sich über Ihr Mobilgerät bei Enphase Installer Toolkit an
und laden Sie die aktuelle Version der Envoy Software herunter.
Rufen Sie hierzu die Registerkarte Einstellungen der Installer
Toolkit-App auf und betätigen Sie die Schaltfläche Jetzt aktualisieren
unter Envoy Software.
HINWEIS: Die Aktualisierung der Envoy Software kann bis zu
25 Minuten dauern. Während der Softwareaktualisierung blinken
die LEDs auf dem Envoy von rechts nach links nacheinander grün.
Während dieser Zeit wird der Envoy mehrmals neu gestartet. Wenn
der Envoy neu gestartet wird, blinken alle vier LEDs rot.
E ) Tippen Sie in Installer Toolkit (ITK) auf Systeme -> Wählen Sie das
System aus, mit dem Sie arbeiten, oder tippen Sie auf [+], um ein
System hinzuzufügen. Achten Sie darauf, dass in Schritt 1 in ITK die
Detailinformationen zum System hinzugefügt werden.
F ) Wählen Sie in Schritt 2 in ITK Geräte und Array als Anzahl der Repeater
im System „eins" aus. Scannen Sie mit dem Kamera-Scanner den
QR-Code des Repeaters, um die Seriennummer abzurufen, oder geben
Sie die Seriennummer manuell ein.
