MX-F & MX-Nf // FUNKANTRIEBE
INBETRIEBNAHME

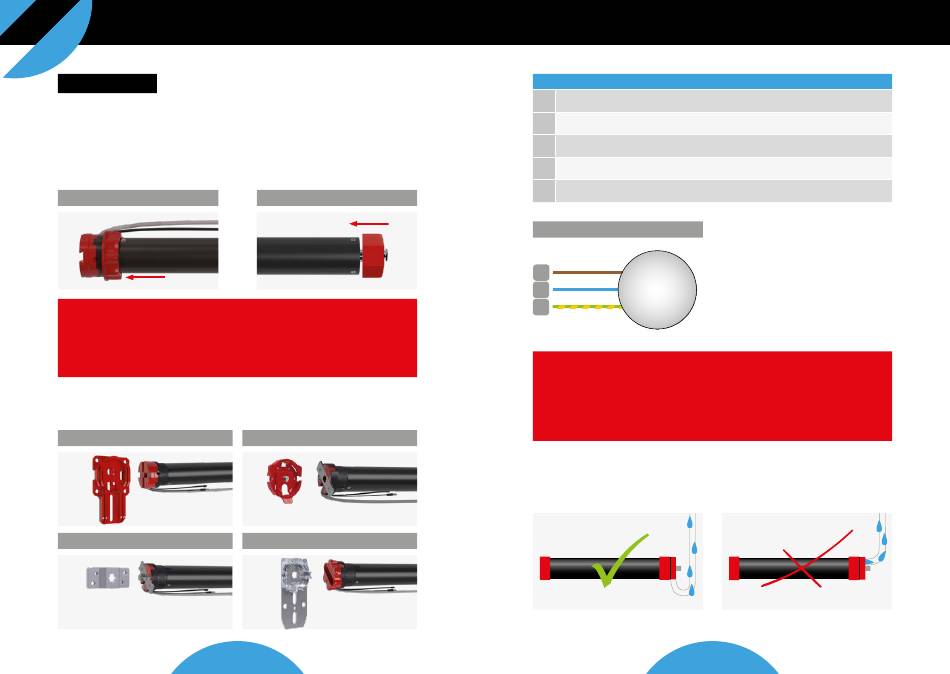

2. INSTALLATION
Vor der Montage des Antriebs in die Wickelwelle passendes Adapterset montieren.
ADAPTERSETS MONTIEREN
Mitnahmering an der Motorkopfseite
bis zum Ende aufschieben und auf die
richtige Lage der Nut achten.
MITNAHMERING
ACHTUNG
Rohrmotor immer korrekt montieren und sichern, sonst besteht die Gefahr dass er herunterfällt
und ernsthafte Verletzungen verursacht. Nur bauaufsichtlich zugelassenes Befestigungsmaterial
(z. B. Dübel, Schrauben) verwenden. Das Befestigungsmaterial dem Material der Decken und Wände
anpassen. Thermische Ausdehnung der Welle berücksichtigen und bei der Montage 1 – 2 mm Aus-
dehnungsspielraum lassen.
MONTAGEVARIANTEN
Motorkopfvarianten für alle Montagesysteme, auf Wunsch ab Werk vormontiert.
1. MOTORSCHEIBE
3. VIERKANTBOLZEN (STANDARD)
2
Motorkupplung fest auf die Achse des
Rohrmotors aufstecken.
MOTORKUPPLUNG
2. MOTORPLATTE
4. STERNSCHEIBE
acomax.de
MECHANISCHE MOTORMONTAGE
1
Rohrmotor in Motorlager einsetzten und ggf. mit Sicherungsstift sichern.
2
Auf die Lage der Anschlussleitung achten (immer nach unten).
3
Auf die gut zugängliche Lage der Endschalter achten.
4
Nur Ausführungen Typ Nothand: Auf die Lage der Nothandkurbel achten.
5
Rohrmotor immer waagerecht einbauen und mit Wasserwaage kontrollieren.
ANSCHLUSSBILD
50 Hz
br
L1
230 V
bl
M
N
ge/gn
PE
ACHTUNG
Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen
Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod können die Folge sein. Anschluss
darf nur durch eine Elektrofachkraft erfolgen! Die Rohrmotoren ohne entsprechende Elektronik dürfen
nicht parallel angeschlossen werden (max. Schaltleistung der Schaltstelle beachten). Beim Anschluss
müssen die Vorschriften von VDE und örtlichen Energieversorgungsunternehmen sowie die Bestimmungen
für nasse und feuchte Räume nach BDE 0100 eingehalten werden.
Alle Kabel UV geschützt und fest verlegen. Anschlusskabel immer mit einer Schlaufe nach unten
verlegen, damit kein Kondenswasser am Kabel entlang eindringen kann. Kabel nicht knicken und
so verlegen, dass diese nicht durch bewegliche Teile beschädigt werden.
3
acomax.de
