Verwendungsbereich:
Der TZU 22-01 hilft beim Ausrichten einer terrestrischen TV- oder Radio-
Empfangsantenne. Wird das Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen!

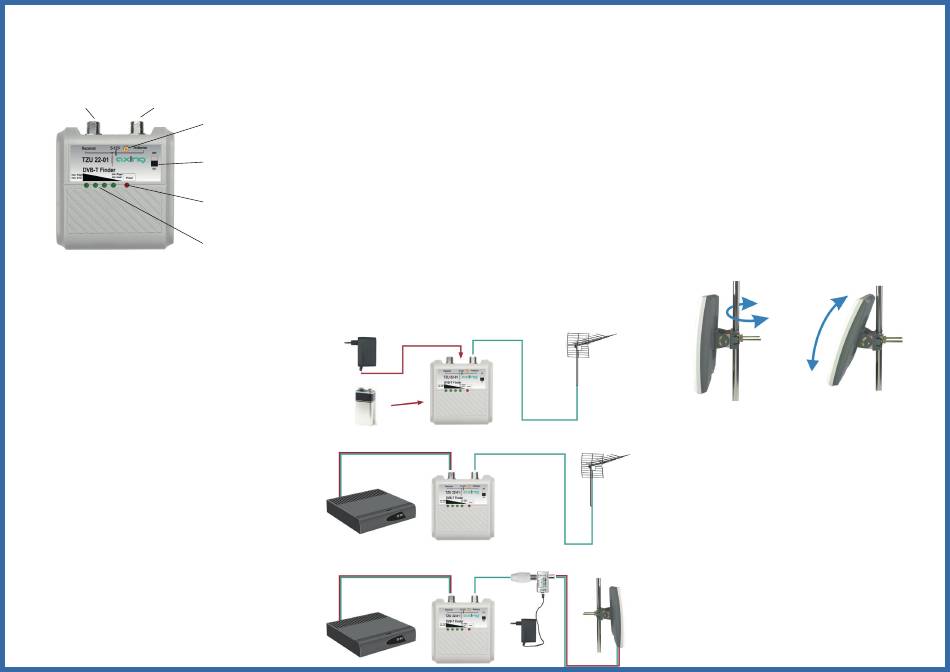

Anschlüsse, Anzeige- und Bedienelemente:
Receiver
Antenne
Pegelanzeige: Der angezeigte Pegel hängt vom Signalpegel und der
eingestellten Dämpfung ab. Der Signaltester kann deswegen keine absoluten
Werte in dBµV angegeben.
Seite 2 von 4 | BA_TZU-22-01.pdf | 2021-10-10
Anschluss und Spannungsversorgung:
Vor der Installation alle Geräte vom Stromnetz trennen!
Sicherstellen, dass sowohl die Antenne als auch der DVB-T/T2-Receiver mit
den dafür vorgesehenen Anschlüssen korrekt verbunden sind.
Mit Batterie oder externem Netzteil (1):
Der TZU 22-01 kann über eine 9-V-Blockbatterie oder von einem externen
5-12 VDC-Netzteil mit 3.5 mm Klinkenstecker versorgt werden (Batterie und
Netzteil nicht im Lieferumfang enthalten).
Dämpfungssteller
Fernspeisung durch den Receiver (2):
Von Receivern mit integrierter 5 V-Versorgung für Antennen kann der TZU 22-01
mitversorgt werden.
Ein/Aus-Schalter
Den TZU 22-01 zwischen der Antenne und dem DVB-T/T2 Receiver
anschließen.
Ggf. die Fernspeisespannung für die Antenne im Receiver-Menü einschalten
Betriebsanzeige
(Betriebsanleitung des Receivers beachten).
Mit einer Einspeiseweiche (3):
Wenn eine aktive Antenne (mit Verstärker) eingesetzt wird, dann muss diese
Pegelanzeige
von einem externen Netzteil über eine Einspeiseweiche versorgt werden (der
TZU 22-01 hat aus Sicherheitsgründen keinen DC-Durchgang, die Antenne kann
deswegen nicht vom Receiver ferngespeist werden, während der TZU 22-01
angeschlossen ist).
Die Einspeiseweiche zwischen TZU 22-01 und Antenne anschließen.
Externes Netzteil
9-V-Blockbatterie
(1)
Passive Antennen
(2)
Einspeiseweiche
(3)
Aktive Antenne
Ausrichten der Antenne:
Einschalten:
Wenn Sie den TZU 22-01 wie im Beispiel (1) über eine Batterie oder ein
separates Netzteil versorgen, schalten Sie den TZU 22-01 an, die rote LED
leuchtet.
Im Beispiel (2 oder 3) aktivieren Sie zunächst die 5V-Versorgung für
aktive Antennen des Receivers (beachten Sie dessen Betriebsanleitung).
Im Beispiel (3) schalten Sie zusätzlich die Fernspeisespannung der
Antenne ein.
Ausrichten:
Drehen Sie nun die Antenne langsam horizontal um den Mast und
beobachten Sie dabei die grünen LEDs. Je mehr LEDs leuchten, desto
besser ist der Empfang.
Verändern Sie anschließend auch die vertikale Position der Antenne, bis
Sie die Ausrichtung mit dem besten Empfangspegel gefunden haben.
Schrauben Sie die Antenne fest und entfernen Sie den TZU 22-01 aus der
Antennenleitung. Verbinden Sie den Receiver wieder mit der Antenne
und starten Sie anschließend dessen Sendersuchlauf.
horizontale Ausrichtung
vertikale Ausrichtung
