- Seite 1 VM130V2SET...
-
Seite 2: Inhaltsverzeichnis
Wenn der Empfänger eingeschaltet wird, dann schalten die Relais ohne dass der Sender verwendet wird........................20 Funktioniert VM130V2SET im 5-GHz-Frequenzband? ..............20 Lässt sich die RF-Frequenz (433 MHz) ändern? ................. 20 ¿Können mehrere Sender an den gleichen VM130V2SET gebunden werden? ......20 RED-Konformitätserklärung ..................... 20 Seite... -

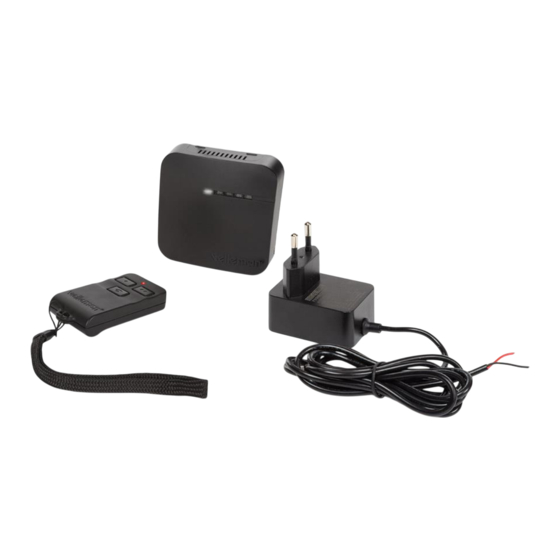

Seite 3: Lieferumfang
C. Netzteil (PSS6E1210C1) • 12 VDC – 1 A Warnung • VM130V2SET eignet sich nur für den Einsatz im Innenbereich. • VM130V2SET eignet sich nicht zum Bedienen von Maschinen. • Wechseln Sie die Batterie im Sender, wenn das Signal schwach wird. -
Seite 4: Beschreibung
(5) Stromversorgungs-LED Beschreibung (6) TUYA LED wird nicht verwendet (2) Taste CH1 (3) Taste CH2 (7) LED CH1 (4) LED (8) LED CH2 (1) Taste LED (9) Taste SETUP (10) RELAIS CH1 (11) RELAIS CH2 (12) ANSCHLUSSKLEMME NETZEINGANG Empfänger installieren Montageloch Montageloch Kreuzschlitzschra... -
Seite 5: Konfiguration
Konfiguration Verbinden Sie den Empfänger mit dem beiliegenden Netzteil. Stecken Sie die blanken Kabel in die Anschlussklemme für den Netzeingang (12). Verbinden Sie das schwarze Kabel (GND) mit "-" und das rote Kabel (+12VDC) mit "+". Ziehen Sie die Schrauben mit einem Schlitzschraubendreher an. Nach einem korrekten Anschluss, leuchtet die Stromversorgungs-LED (5), die TUYA-LED (6) fängt nach einigem Sekunden an zu blinken. -
Seite 6: Empfänger Mit Der Tuya-Iot-Cloud Verbinden (Optional)
Empfänger mit der TUYA-IoT-Cloud verbinden (optional) 1. Laden Sie die TUYA-App oder die SmartLife-App auf Ihr Smartphone herunter und erstellen Sie ein Konto. 2. Beachten Sie, dass Sie am Ort, an dem Sie den Empfänger installieren, eine gute Wi-Fi- Verbindung mit Zugriff auf Internet haben. Sie benötigen ebenfalls das Wi-Fi-Passwort in Schritt 3. - Seite 7 8. Wählen Sie das gewünschte Netzwerk und geben Sie das Kennwort für das Wifi-Netzwerk ein. Achtung: Wählen Sie das 2.4-GHz-Netzwerk aus. VM130V2SET funktioniert nicht mit dem 5-GHz- Netzwerk. 9. Verwenden Sie die Taste SETUP (9). Die TUYA-LED (6) fängt an, schnell zu blinken, wenn das Gerät sich im Bindungsmodus befindet.
- Seite 8 10. Das Gerät wird mit der Tuya-App verbunden. Beide Kanälen vom VM130V2SET erscheinen nun im Display. Drücken Sie diese Tasten, dann schalten die entsprechenden Kanäle des Empfängers. Nach erfolgreicher Verbindung mit der TUYA-IoT-Cloud, leuchtet die TUYA LED (6) ständig (siehe Seite 3).
-
Seite 9: Ein Gerät Mit Den Relais Verbinden
LED-Streifen, solange Kanal 1 ausgeschaltet ist. Beim Einschalten von Kanal 1 erlischt der LED- Streifen. Beispiel 2: Gerät mit einer anderen Stromversorgung als die des VM130V2SET (NO-Kontakte) LED-Streifen (24 V), angeschlossen an Kanal 2 und an den Anschlussklemmen NO (normal offen) und COM (common). -
Seite 10: Sender Aus Dem Speicher Des Empfängers Löschen (Reset)
6. Alle Sender sind nun aus dem Speicher des Empfängers gelöscht. Bemerkung: eine neue Bindung vom Sender mit dem Empfänger ist erforderlich. VM130V2SET mit dem Sender verwenden Drücken Sie die Taste CH1 (2) am Sender während min. 2 Sekunden, um den Status vom RELAIS CH1 (10) am Empfänger zu ändern. -
Seite 11: Vm130V2Set Mit Der Tuya-App Verwenden
VM130V2SET mit der TUYA-App verwenden Hierzu benötigen Sie eine gute Internet- und Wi-Fi-Verbindung. 1. Öffnen Sie die TUYA-App oder die Smartlife-App und wählen Sie das Gerät 'Power Strip'. 2. Der Status von beiden Kanälen wird angezeigt. Drücken Sie einen Kanal, um den Status zu ändern (ON/OFF –... - Seite 12 4. Wählen Sie die Funktion 'Schedule' zum Ein- oder Ausschalten eines täglichen/wöchentlichen Programms für jeden Kanal. Mit der Option 'Repeat' geben Sie an, wenn dies wiederholt werden muss. Seite | 11...
- Seite 13 5. Verwenden Sie 'Add Schedule', um jeden Kanal, den Sie an einem bestimmten Zeitpunkt einschalten möchten, hinzuzufügen. 6. Wählen Sie 'Smart', um die verschiedenen Aktionen für jeden Kanal zu spezifizieren. Seite | 12...
- Seite 14 Beispiel 1: Sich auf dem Sonnenaufgang basieren, um den Kanal einzuschalten In diesem Beispiel kreieren wir eine Smart-Aktion, basierend auf 'When weather changes'. Wir wählen den Eingang 'Sunset/Sunrise' aus. Seite | 13...
- Seite 15 Im folgenden Schritt wählen wir unseren Ort und den spezifischen Zeitpunkt aus, an dem wir schalten möchten. Wählen Sie nun die Aktion 'Run the device' und VM130V2. Nun wählen Sie den Kanal, den Sie bei Sonnenaufgang schalten möchten. Hier ist es Switch 1 (Kanal 1).
- Seite 16 Seite | 15...
- Seite 17 Beispiel 2: Ein Kanal benehmt sich als 'Pulse'-Kontakt In diesem Beispiel wird der Kanal sich als 'Pulse'-Kontakt benehmen. Dies bedeutet, dass der Kanal nach dem Einschalten, nach einer bestimmten Zeit auch automatisch wieder ausgeschaltet wird. Diese Funktion ist interessant, um Garagetore, die ein kurzes 'ON'-Signal benötigen, zu schalten. Unter 'Smart' kreieren wir eine neue Smart-Aktion und wählen 'When device status changes' aus.
- Seite 18 Wir wählen Switch 1 (Kanal 1) und 'OFF'. Schließlich erscheint eine Übersicht unserer Smart-Aktion im Bildschirm. Wenn Kanal 1 aktiviert ist, wird er nach einer Verzögerung von 2 Sekunden wieder ausgeschaltet. Seite | 17...
- Seite 19 Es lassen sich dem VM130V2 mehrere Smart-Aktionen hinzufügen und selber Kopplungen mit anderen Smart-Geräten machen, die der App hinzugefügt wurden. Zum Beispiel: Sie können ein VM130V2SET mit einem anderen VM130V2SET verbinden und dann das eine Gerät VM130V2 mit einem Sender ansteuern und das andere VM130V2 über TUYA einschalten.
-
Seite 20: Problemlösung
Signal schwach wird. Schlechtes Empfangssignal zwischen Empfänger und der TUYA-IoT-Cloud Ein regelmäßiges Fehlschlagen der Verbindung mit dem VM130V2SET in der TUYA- oder Smart-Life- App, wird oft durch eine instabile Wifi-Verbindung verursacht. Installieren Sie das Smartphone nahe am Empfänger und überprüfen Sie die Wifi-Signalstärke. Installieren Sie den Empfänger an einem anderen Ort oder sorgen Sie für eine stabile Wifi-Verbindung. -
Seite 21: Häufig Gestellte Fragen (Faq)
Zeit werden diese wieder deaktiviert. Stellen Sie deshalb sicher, dass da während der ersten Inbetriebnahme und während der Verbindung vom Sender mit der TUYA-IoT-Cloud kein Gerät mit den Relais verbunden (schalten Sie das Gerät auch einige Male ein und aus). VM130V2SET eignet sich für den Dauerbetrieb. Dies geschieht nur bei der ersten Inbetriebnahme.
