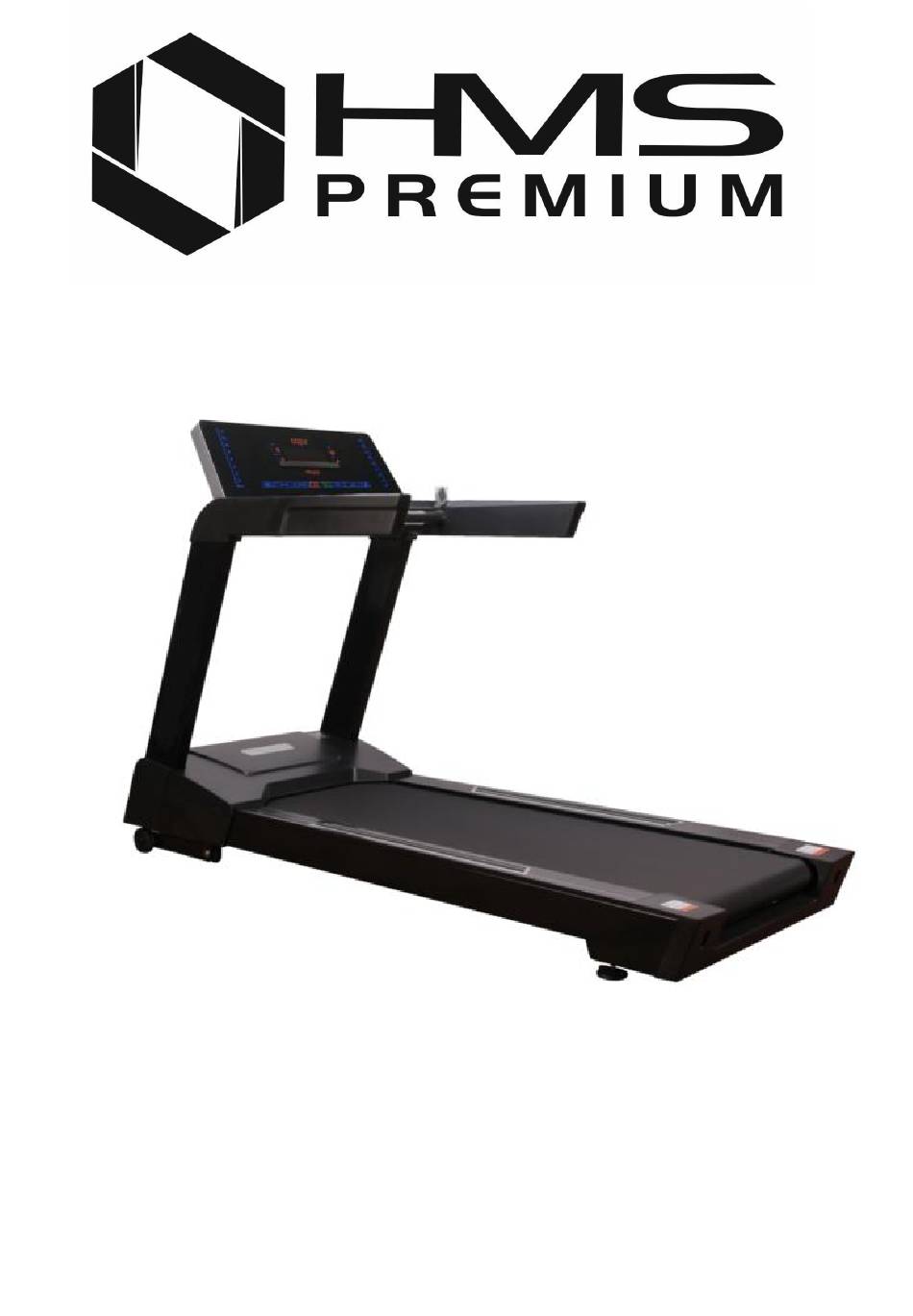

- Seite 1 BE1862...
- Seite 45 Sicherheitsanmerkungen 20. Vor dem ersten Gebrauch sollte die unten stehende Bedienungsanleitung sorgfältig durchgelesen und für die Zukunft aufbewahrt werden. 21. Es sollten alle Warnungen und Vorsichtsmaßnahmen sowie die einzelnen Montageschritte berücksichtigt werden. Nutzen Sie das Gerät nur gemäß seinem Verwendungszweck. 22.
- Seite 46 Stückliste lfd. Nr. Beschreibung Menge lfd. Nr. Beschreibung Menge Hauptrahmen Nylon-Unterlegscheibe D21*D37*3T Linke Säule Flache Unterlegscheibe D25xD8.5x2T Rechte Säule Stoßdämpfer Griffe Platte für den Herzfrequenz-Sensor Säulen-Querstütze Imbusschraube M8*1.25*45L Stabilisator Imbusschraube M8*1.25*40L Computerstütze(2) Herzfrequenz-Sensor Untere Platte für den Herzfrequenz- Linke Säulenabdeckung Sensor Linke Säulenabdeckung Schraube ST4x1.41x15L...
- Seite 47 Nylonmutter M8*1.25*8T Clip für den Sicherheitsschlüssel Imbusschraube M8*1.25*20L Leitung für den Nothalt Rolle hinten Schutzplatte Innerer Steckplatz für den Imbusschraube M10*1.5*80L Sicherheitsschlüssel Abdeckung hinten Schraube ST4.2*25L Stoßdämpfer (1) Platte für den Sicherheitsschlüssel Nivellierung Füße Obere Griffabdeckung Rolle vorn Untere Griffabdeckung Imbusschraube M10*1.5*45L 105L Seitliche Griffabdeckung (links)
- Seite 48 Untere Motorabdeckung LED - Steuerungsplatte Imbusschraube M10*1.5*50L PC-Distanz Kunststoff-Unterlegscheibe flach Imbusschlüssel M6 D10*D24*0.4T Einstellung des Neigungswinkels Imbusschlüssel M8*120L Imbusschraube M10*1.5*65L Imbusschlüssel M4*68L Rolle Kreuzschlitz Schraube ST4*1.41*10L Imbusschraube M8*1.25*20L Mutter M8*1.25*6T Flache Unterlegscheibe D21*D8.5*1.5T Distanz D11.5*D8*3.5T Blende Flache Unterlegscheibe D12*D4.3*1T Achse KH-262A2 STEP1 10 M10*1.5*65L 6PCS...
- Seite 49 Montage Schritt 1 Vor dem Einbau der rechten Säule (3) die Leitung (119) mit der Leitung (118) und die Leitung (122) mit der Leitung (121) verbinden. Danach die beiden Säulen (3) und (2) mit Hilfe der Sechskantschraube (10) am Hauptrahmen, wie in der Abbildung gezeigt wurde, befestigen. Die Schrauben nicht festziehen, um die weiteren Schritte zu erleichtern.
- Seite 50 Schritt 3 Bei den folgenden Schritten empfehlen wir die Unterstützung durch eine andere Person. Alle Leitungen laut der nachfolgenden Zeichnung verbinden. Danach den Computer (84) auf die 3 Stützen (92) stellen und mit Hilfe der Sechskantschraube (92) festschrauben. Schritt 4 Alle Schrauben (10) vom Schritt 1 festziehen und anschließend die seitlichen Säulenabdeckungen, wie in der Abbildung „b”...
-
Seite 51: Stromversorgung
Stromversorgung Vor dem Starten der Übungen, den Netzschalter, welcher sich hinten auf der Motorabdeckung befindet, auf „ON“ umschalten. Vergewissern Sie sich, dass der Stecker in eine Steckdose mit Erdung angeschlossen wird. Sicherheitsschlüssel Der Sicherheitsschlüssel muss sich während der Übungen in der Buchse befinden. -
Seite 52: Wartung
Einstellung der Laufbahn Während der ersten Benutzungstage kann sich die Laufbahn leicht ausdehnen, wodurch sie nach rechts oder links verschoben wird und ein Geräusch während der Übungen entsteht. Um die Laufbahn einzustellen, gehen Sie wie folgt vor: 5. Die Laufbahn einschalten und die Geschwindigkeit auf 3 bis 5 km/h einstellen. Die Lage der Laufbahn wird mit Hilfe von zwei Schrauben, die sich am Ende des Hauptrahmens befinden, eingestellt. - Seite 53 COOL DOWN – Drücken Sie diese Taste, um das entsprechende Programm zu aktivieren. INCLINE – Benutzen Sie diese Drucktasten, um sich durch das Menü zu bewegen oder entsprechende Übungsparameter einzustellen. Drücken Sie diese Tasten während der Trainingseinheit, um den aktuellen Neigungswinkel zu erhöhen oder zu verringern.
- Seite 54 Die erste Inbetriebnahme Stellen Sie den Schalter hinter der Abdeckung des Laufbahnmotors ON/OFF auf die „I“ Position. Stecken Sie anschließend den Sicherheitsschlüssel in den Steckplatz vorne am Computer und befestigen Sie den Clip an der Kleidung. Beim Einschalten des Computers wird die aktuelle Softwareversion mit der Gesamtlaufleistung und der gesamten Zeit angezeigt. Jetzt können Sie Ihr Benutzerprofil konfigurieren, indem Sie Daten, wie Geschlecht, Alter, Größe und Gewicht eingeben.
- Seite 55 d) Stellen Sie den gewünschten Zielwert ein, indem Sie die Neigungs- oder Geschwindigkeitstaste drücken. Bestätigen Sie die Eingabe, indem Sie die ENTER-Taste drücken. Das Training beginnt mit dem kleinsten Neigungswinkel und der niedrigsten Geschwindigkeit. Während der Trainingseinheit kann die Geschwindigkeit und der Neigungswinkel durch das Drücken der Neigungs- oder der Geschwindigkeitstaste oder auch über die Joysticks am Griff verstellt werden.
- Seite 56 g) Definieren Sie die gewünschte Dauer des Trainings, indem Sie die Tasten für Neigung oder Geschwindigkeit drücken. Bestätigen Sie die Eingabe, indem Sie die ENTER-Taste drücken. Jetzt können Sie die Geschwindigkeit und die Neigung aller Abschnitte festlegen. Der gewählte Abschnitt fängt an zu blinken und die Anzeige für Geschwindigkeit zeigt SPEED an.
- Seite 57 HRC und THR - Training anhand aktueller Herzfrequenz Dank den Programmen HRC und THR können Sie in Anlehnung an die tatsächlichen Werte der eigenen Herzfrequenz trainieren. Der Laufbahncomputer ändert automatisch und stufenweise die Neigung und die Geschwindigkeit, um den definierten Pulsschlag zu erhalten.
-
Seite 58: Reinigung
Programm TRAINING auszuwählen. Bestätigen Sie die Eingabe, indem Sie die ENTER-Taste drücken: Stellen Sie den gewünschten Zielwert ein, indem Sie die Neigungs- oder Geschwindigkeitstaste drücken. Drücken Sie ENTER. Stellen Sie den gewünschten Zielwert ein, indem Sie die Neigungs- oder Geschwindigkeitstaste drücken. Drücken Sie ENTER. Drücken Sie START, um die Trainingseinheit zu beginnen. -
Seite 62: Garantiekarte
GARANTIEKARTE Artikelname: EAN-Code: Verkaufsdatum: GARANTIEBEDINGUNGEN 3. Der Verkäufer gewährt im Namen des Garanten eine Garantie für 24 Monate nach dem Verkaufsdatum auf dem Hoheitsgebiet der Republik Polen: Roller 24 Monate Akku 6 Monate 4. Die Garantie wird von dem Laden oder dem Service nach Vorlage: der leserlich und korrekt ausgefüllten Garantiekarte mit Verkaufsstempel und Unterschrift des Verkäufers eines gültigen Kaufnachweises für das Gerät mit dem Verkaufsdatum / Rechnung/...
