LC-POWER LC-M27-QHD-240-C-K Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

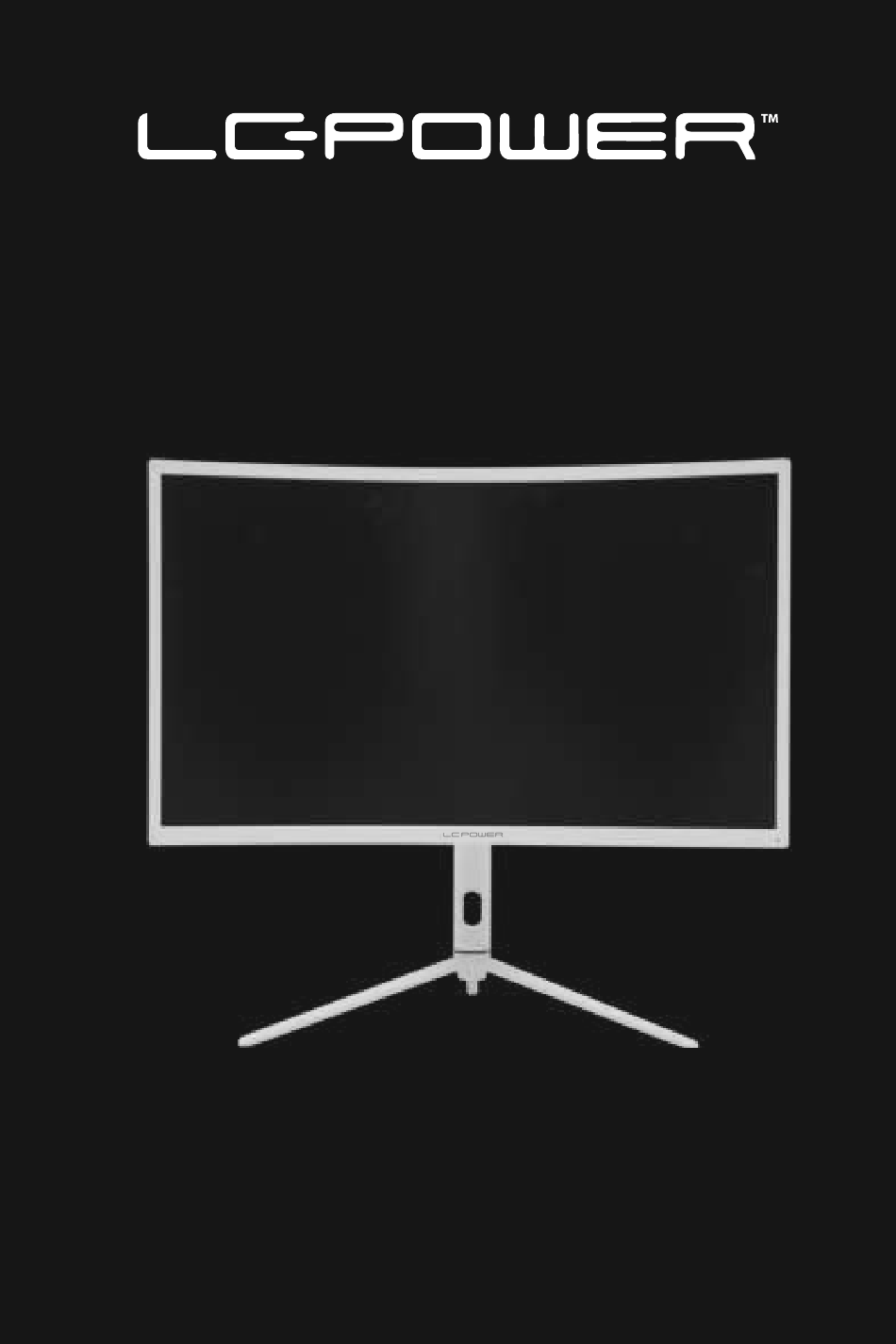

LC-M27-QHD-240-C-K
GAMING MONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LC-POWER LC-M27-QHD-240-C-K

Inhaltszusammenfassung für LC-POWER LC-M27-QHD-240-C-K

  • Seite 1 LC-M27-QHD-240-C-K GAMING MONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    INHALT 1. Sicherheitshinweise 2. Wartung 3. Verpackungsinhalt 4. Produktübersicht 5. Standfußinstalla�on 6. Wandmontage 7. Anschließen der Kabel 8. Leuchtanzeige und Lichtsensor 9. Schnelltasten 10. OSD-Menü 11. Technische Daten 1. Sicherheitshinweise Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus.

  • Seite 3: Rechtliche Hinweise

    Rechtliche Hinweise: HDMI, das HDMI-Logo und „High-Defini�on Mul�media Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern. 3. Verpackungsinhalt Monitor 1 x Ständerscha� 1 x Ständerbasis (mit Rändelschraube) 4 x Schrauben 1 x Montagepla�e (zur Wandmontage) (zur Wandmontage) 1 x HDMI-Kabel...

  • Seite 4: Produktübersicht

    4. Produktübersicht 4.1 – Monitortasten ● Wenn der Monitor ausgeschaltet ist, schalten Sie durch Drücken dieser Taste den Monitor ein. Wenn der Monitor eingeschaltet ist, halten Sie diese Taste zum Ausschalten des Monitors gedrückt. Bei ausgeblendetem OSD schaltet diese Joys�ck-Richtung den ECO-Modus ein.
  • Seite 5 4.2 – Monitoranschlüsse Gleichspannung USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C Audio 11 12 Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an. Netzanschluss: Mit einem USB-Gerät verbinden. USB A: Besorgen Sie sich ein USB-Type-B-zu-USB-Type-A-Uplink-Kabel und schließen USB B: Sie das Type-B-Ende an der Rückseite des Monitors und das andere Ende am USB-An- schluss an der Rückseite des Computers an.

  • Seite 6: Standfußinstalla�On

    5. Standfußinstalla�on Belassen Sie die Schaumpolsterung unter dem Monitor, bevor Sie den Ständer anbringen. Öffnen Sie den Karton, nehmen Sie Halterung und Basis heraus und befes�- gen Sie mit einer Schraube (die Schraube befindet sich an der Basis) die Basis des Ständers am aufrechten Abschni�, wie unten gezeigt: Montagepla�e Schraube...

  • Seite 7: Wandmontage

    6. Wandmontage VESA-Halterungen und/oder Montagezubehör nicht mitgeliefert. En�ernen Sie die vier Schrauben in der Mi�e des gesamten Gerätes. Beim Lösen der Schrauben sollte der Bildschirm im Styropor bleiben, damit er nicht beschädigt wird. Lösen Sie die vier Schrauben, die das gesamte Gerät halten Nehmen Sie vier Schrauben (PM4 x 19) des Wandadapters aus dem Zubehörbeutel, bringen Sie ihn in der Mi�e des Gerätes an und...

  • Seite 8: Anschließen Der Kabel

    7. Anschließen der Kabel Verbinden Sie ein Ende des DisplayPort(DP)-Kabels mit der Grafikkarte des PCs. Ein DP-Kabel und ein HDMI-Kabel sind im Lieferumfang enthalten. Sie können auch das HDMI-Kabel verwenden. 1. Verbinden Sie das andere Ende des DP-Kabels mit dem entsprechenden Anschluss am Monitor.

  • Seite 9: Schnelltasten

    9. Schnelltasten Der Monitor beinhaltet zwei Touch-Op�onen zum Zugreifen auf allgemeine Einstellungen. GamePlus ECO-Modus Ein-/Aus-Taste Hauptmenü LED-Effekte 10. OSD-Menü Das Menü des Monitors ist durch Drücken der Menütaste am Bedienfeld zugänglich. Dieses Menü ist in die folgenden Untermenüs unterteilt: Quelle, Helligkeit/Kontrast, Farbe, Bildqualität, Anzeige, Ton, und Anderes.
  • Seite 10 Kollima�onsmodus Dient der Auswahl der Fadenkreuze, die in der Mi�e des Bildschirms angezeigt werden können. Collimation Mode Point Collimation1 Point Collimation2 Cross Collimation1 Cross Collimation2 Bildmodus Bildmodus Mit der Szenenmodus-Schnelltaste können Sie den Bildmodus direkt ändern. ECO, Standard, Photo, Film, Spiel, Ego-Shooter und RTS Quelle HDMI1...

  • Seite 11: Farbeinstellungen

    Helligkeit/Kontrast HDMI1 Resolution: 2560x1440@60Hz SDR Blacklevel Light Sensor InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Helligkeit Passen Sie die Helligkeit des Displays zwischen 0 und 100 an. Schwarzwert Passen Sie den Schwarzpegel des Displays zwischen 0 und 100 an. Kontrast Passen Sie den Kontrast des Displays zwischen 0 und 100 an. Dyn.
  • Seite 12 Niedrig. Blau Ändern Sie das vom Display abgestrahlte Blaulicht zwischen 0 und 100. Farbton Ändern Sie den Farbton zwischen 0 und 100. Sä�gung Ändern Sie die Sä�gung des Displays zwischen 0 und 100. RGB-Bereich Ändern Sie den RGB-Bereich des Displays zwischen Voll und Beschränkt.
  • Seite 13 Anzeige HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Bildformat Ändern Sie das Bildformat in Breitbild, 4:3, Automa�sch oder 1:1. Audio HDMI1 Resolution: 2560x1440@60Hz SDR AutoSource InputSource： InputSource: HDMI1 Resolution： Resolution: 2560x1440@60Hz Stumm Sie können die Stummschaltung der Audioausgabe ein- und ausschalten.
  • Seite 14 Mul�-Fenster HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Mul�-Fenster Wählen Sie verschiedene Formate bei der Anzeige mehrerer Fenster. Zur Auswahl stehen Aus, PIP und PBP (PBP 2-Fenster). Sub-Fenster-2- Wählen Sie die Quelle des zweiten Fensters, DP, Type-C, Eingang HDMI1 oder HDMI2.
  • Seite 15 Sprache Ändern Sie die Sprache des OSD-Menüs in Englisch, Chinesisch, Koreanisch, Russisch, Spanisch, Japanisch, Französisch oder Deutsch. OSD H-Pozisyon Ändern Sie die horizontale Posi�on des OSD-Menüs zwischen 0 und 100. OSD-V-Posi�on Ändern Sie die ver�kale Posi�on des OSD-Menüs zwischen 0 und 100. OSD- Ändern Sie die Transparenz des OSD-Menüs zwischen 0 Transparenz...

  • Seite 16: Technische Daten

    11. Technische Daten LC-M27-QHD-240-C-K Modell 27“ Bildschirmgröße 16:9 Bildformat E-LED Beleuchtung SDR＞600 cd/m ，HDR1000 cd/m Helligkeit Panel DP1.4: 2560 × 1440 bei 240Hz Auflösung HDMI 2.0: 2560 × 1440 bei 144Hz Type-C: 2560 × 1440 bei 144Hz 240Hz Bildwiederholfrequenz Schnell 1 ms Reak�onszeit...
  • Seite 17 TABLE OF CONTENTS 1. Safety Precau�ons 2. Maintenance 3. Box Contents 4. Product Overview 5. Stand Installa�on 6. Wall Moun�ng 7. Basic Opera�on 8. lndicator Light and LightSenor 9. Shortcut Bu�ons 10. OSD Menu 11. Technical Specifica�ons 1. Safety Precau�ons Do not expose the monitor to a humid environment, rain or other liquids.

  • Seite 18: Box Contents

    Legal no�ce: The terms HDMl and HDMI High Defini�on Mul�media lnterface, and the HDMl logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the USA and other countries. 3.Box Contents Stand stem x 1 Stand base x 1 Monitor (With Thumb Screw) Screws x 4...

  • Seite 19: Product Overview

    4. Product Overview 4.1 – Monitor Bu�ons ● When the monitor is off, pressing this bu�on will turn on the monitor. When the monitor is on, press and hold this bu�on to turn off the monitor. In the absence of OSD, this joys�ck direc�on will turn on the ECO mode, and then Switch the scene mode.
  • Seite 20 4.2 – Monitor Ports USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C AUDIO 11 12 Power Connector: Insert the power cable to supply power to the monitor. USB A: Connect any USB device. USB B: Obtain a USB Type B to USB Type A up-link cable and connect the Type B end to the back of the monitor and the other end to the back of the computer’s USB port.

  • Seite 21: Stand Installa�On

    5. Stand lnstalla�on Keep the foam underneath the monitor before a�aching the stand. Open the packing box, take out the bracket and the base, and use one bolt (the bolt can be found at the base) to a�ach the base of the stand to the upright secton, as shown below: Moun�ng Plate...

  • Seite 22: Wall Moun�Ng

    6. Wall Moun�ng VESA and/or moun�ng accessories not included. 1. Use a screwdriver to remove the four screws locked in the middle of the whole machine (when disassembling the screws, the display screen can leave the polyol foam to prevent the screen from breaking) Disassemble the four screws that lock the whole machine...

  • Seite 23: Basic Opera�On

    7. Basic Opera�on Plug one end of the DisplayPort (DP) cable into the graphics card of the PC. For convenience, a DP cable and an HDMI cable are included. You can also use an HDMI cable. 1. Connect the other end of the cable to the corresponding connector on your monitor.

  • Seite 24: Shortcut Bu�Ons

    9. Shortcut Bu�ons The monitor includes one touch op�ons to access common se�ngs. GamePlus ECO mode Power On Or Off Main Menu LED Effects 10. OSD Menu The menu for the monitor can be accessed by pressing the menu bu�on on the control panel.

  • Seite 25: Picture Mode

    Collima�on Mode Used to choose the Crosshairs that can be displayed in the centre of the screen. Collimation Mode Point Collimation1 Point Collimation2 Cross Collimation1 Cross Collimation2 Picture Mode Picture Mode Switch the scene mode shortcut bu�on you can change the picture mode directly: ECO, Standard, Photo, Movie, Game, FPS and RTS.
  • Seite 26 Brightness/Contrast HDMI1 Resolution: 2560x1440@60Hz SDR Blacklevel Light Sensor InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Brightness Adjust the brightness of the display between 0 and 100. Blacklevel Adjust the black level of the display between 0 and 100. Contrast Adjust the contrast of the display between 0 and 100. Turn the Dynamic Contrast Ra�o Feature On or Off.
  • Seite 27 Low Blue Change the blue light emi�ed by the display between0 and Light 100. Change the Hue value between 0 and 100. Satura�on Change the Satura�on of the display between 0 and 100. RGB Range Change the RGB Range the display Full and Limited. Picture Quality Se�ngs HDMI1 Resolution: 2560x1440@60Hz SDR...
  • Seite 28 Display HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Aspect Ra�o Change the image aspect ra�o to Wide Screen. 4:3, Auto, 1:1 Audio HDMI1 Resolution: 2560x1440@60Hz SDR AutoSource InputSource： InputSource: HDMI1 Resolution： Resolution: 2560x1440@60Hz Turn On and off to mute and unmute the audio output. Mute Volume Adjust the output volume between 0 and 100.
  • Seite 29 Mul�-Window HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Mul�-Window Choose the different formats of mul� window display between Off, Picture in Picture (PIP) and Picture By Picture (PBP 2Win). Sub Win2 Input Choose the source of the second window between DP, Type-C, HDMI1, HDMI2.
  • Seite 30 Language Change the OSD Menu display language between English, Chinese, Korean, Russian, Spanish, Japanese, French, Deutsch OSD H- Change the horizontal posi�on of the OSD Menu between Posi�on 0 and 100. OSD V- Change the ver�cal posi�on of the OSD Menu between 0 Posi�on and 100.

  • Seite 31: Technical Specifica�Ons

    11. Technical Specifica�ons LC-M27-QHD-240-C-K Model 27 inch Screen Size Aspect Ra�o 16:9 E-LED Backlight Brightness SDR＞600cd/m ，HDR1000cd/m Panel Resolu�on DP1.4: 2560*1440@240Hz HDMI 2.0: 2560*1440@144Hz Type-C: 2560*1440@144Hz Refresh Rate 240Hz Fast 1ms Response Time ≥178°(H) / ≥178°(V) Viewing Angle Contrast Ra�o...
  • Seite 32 TABLE DES MATIÈRES 1. Précau�ons rela�ves à la sécurité 2. Entre�en 3. Contenu de la boîte 4. Descrip�on du produit 5. Installa�on du socle 6. Montage mural 7. Opéra�on de base 8. Témoin lumineux et capteur de luminosité 9. Boutons de raccourci 10.

  • Seite 33: Contenu De La Boîte

    Rappel légal : Les termes Interface Mul�média Haute Défini�on HDMI et HDMI, et le logo HDMI sont des marques déposées par l’administrateur de licence d’HDMI, Inc. aux Etats-Unis et dans d’autres pays. 3. Contenu de la boîte Moniteur Tige de support x 1 Base du socle x 1 (avec vis à...

  • Seite 34: Descrip�On Du Produit

    4. Descrip�on du produit 4.1 — Boutons du moniteur ● Appuyez sur ce bouton pour allumer le moniteur lorsqu’il est éteint. Appuyez sur ce bouton pour éteindre le moniteur lorsqu’il est allumé. En l’absence d’OSD, le joys�ck ac�vera le mode ECO, et changera le mode de scène.
  • Seite 35 4.2 — Ports du moniteur USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C AUDIO 11 12 Connecteur d'alimenta�on : Insérez le câble d’alimenta�on pour alimenter le moniteur. USB A : Connecter n’importe quel appareil USB. USB B : Procurez-vous un câble up-link USB Type B vers USB Type A et connectez l'extrémité...

  • Seite 36: Installa�On Du Socle

    5. Installa�on du socle Maintenez la mousse en place sous le moniteur avant de fixer le support. Ouvrez la boîte d'emballage, sortez-en le support et la base, et u�lisez un boulon (qui se trouve à la base) pour fixer la base du support au secton ver�cal, comme indiqué...

  • Seite 37: Montage Mural

    6. Montage mural Accessoires VESA et/ou de fixa�on non inclus. Re�rez à l’aide d'un tournevis les quatre vis fixées au milieu de la machine (lorsque vous défaites les vis, l’écran ne devra pas qui�er la mousse de polyol, ceci afin d’éviter d’endommager l’écran). Démontez les quatre vis verrouillant toute la machine...

  • Seite 38: Opéra�On De Base

    7. Opéra�on de base Branchez une extrémité du câble DisplayPort (DP) dans la carte graphique du PC. Par souci de commodité, un câble DP et un câble HDMI sont inclus. Vous pouvez également u�liser un câble HDMI 1. Branchez l'autre extrémité du câble sur le connecteur correspondant de votre moniteur.

  • Seite 39: Boutons De Raccourci

    9. Boutons de raccourci Le moniteur inclut des op�ons One touch pour accéder aux paramètres courants. GamePlus Mode ECO Ac�ver ou désac�ver Menu principal Effets DEL 10. MENU OSD On peut accéder au menu du moniteur en appuyant sur le bouton de menu du panneau de commande.

  • Seite 40: Mode Image

    Mode collima�on Sert à choisir les ré�cules qui peuvent être affichés au centre de l’écran. Collimation Mode Point Collimation1 Point Collimation2 Cross Collimation1 Cross Collimation2 Mode image Mode image U�liser le bouton de raccourci du mode de scène pour changer directement de mode d’image : ECO , Standard, Photo, Film, Jeu, FPS et RTS.

  • Seite 41: Réglage Des Couleurs

    Luminosité / Contraste HDMI1 Resolution: 2560x1440@60Hz SDR Blacklevel Light Sensor InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Luminosité Réglez la luminosité de l’écran entre 0 et 100. Niveaux de Réglez le contraste de l’écran entre 0 et 100. sombre Contraste Réglez le contraste de l’écran entre 0 et 100. Ac�vez ou désac�vez la fonc�onnalité...
  • Seite 42 Faible lumière Ajuster la lumière bleue émise par l’écran entre 0 et 100. bleue Teinte Ajuster la valeur de la Tonalité entre 0 et 100. Satura�on Ajuster le contraste de l’écran entre 0 et 100. Gamme RGB Changer la gamme RGB de l’écran pour Intégrale ou Limitée. Paramètres de qualité...
  • Seite 43 Affichage HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Format Changez le format d'image pour Écran large 4:3, Auto, 1:1 d'image Audio HDMI1 Resolution: 2560x1440@60Hz SDR AutoSource InputSource： InputSource: HDMI1 Resolution： Resolution: 2560x1440@60Hz Silencieux Ac�ver ou désac�ver pour couper le son ou rétablir le son de la sor�e audio.
  • Seite 44 Fenêtres mul�ples HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Fenêtres Choisissez les différents formats d’affichage mul�-fenêtre mul�ples parmi Off, PIP (Image dans Image) et Image par Image (PBP 2Win). Entrée Sub Choisissez la source de la seconde fenêtre parmi DP, Win2 type-C, HDMI1, et HDMI2.
  • Seite 45 Langue Sélec�onner la langue du menu OSD parmi Anglais, Chinois, Corée, Russe, Espagnol, Japonais, Français et Allemand. Posi�on H OSD Changer la posi�on horizontale du menu OSD entre 0 et 100. Posi�on V OSD Changer la posi�on ver�cale du menu OSD entre 0 et 100. Transparence Changer la valeur de transparence du menu OSD entre 0 et 100.

  • Seite 46: Spécifica�Ons Techniques

    11. Spécifica�ons techniques LC-M27-QHD-240-C-K Modèle Taille d'écran 27“ Format d'image 16:9 Rétroéclairage E-LED Luminosité ，HDR1000cd/m SDR＞600cd/m Panneau Résolu�on DP1.4 : 2560 * 1440 à 240Hz HDMI 2.0 : 2560 * 1440 à 144Hz Type-C : 2560 * 1440 à 144Hz Taux de rafraîchissement...
  • Seite 47 INDICE 1. Precauzioni sulla sicurezza 2. Manutenzione 3. Contenuto della confezione 4. Descrizione del prodo�o 5. Installazione del supporto 6. Montaggio a parete 7. Operazione di base 8. Indicatore e sensore luce 9. Tas� di scelta rapida 10. Menu OSD 11.

  • Seite 48: Contenuto Della Confezione

    Avviso legale: I termini HDMI, HDMI High-Defini�on Mul�media Interface e il logo HDMI sono marchi di fabbrica o marchi registra� di HDMI Licensing Administrator, Inc. negli Sta� Uni� e in altri Paesi. 3. Contenuto della confezione Monitor A�acco supporto x 1 Base supporto x 1 (Con vite ad ale�e) Vi�...
  • Seite 49 4. Descrizione del prodo�o 4.1 – Tas� del monitor ● Quando il monitor è spento, premendo questo tasto si accende il monitor. Quando il monitor è acceso, tenere premuto questo tasto per spegnerlo. In assenza di OSD, questa direzione del joys�ck a�va Modalità ECO, quindi cambia Modalità...
  • Seite 50 4.2 – Porte del monitor USB-A USB-A USB-B HDMI 2 HDMI 1 Tipo C AUDIO 11 12 Conne�ore di alimentazione: Inserire il cavo di alimentazione nell'alimentatore del monitor. USB A: Conne�ere qualsiasi disposi�vo USB. USB B: O�enere un cavo di collegamento da USB Tipo B a USB Tipo A e conne�ere l’estremità...

  • Seite 51: Installazione Del Supporto

    5. Installazione del supporto Tenere il polis�rolo so�o il monitor prima di fissare il supporto. Aprire l’imballaggio, estrarre la staffa e la base e u�lizzare un bullone (il bullone si trova alla base) per fissare la base del supporto alla sezione ver�cale, come mostrato di seguito: Piastra di montaggio...

  • Seite 52: Montaggio A Parete

    6. Montaggio a parete Non sono inclusi accessori per montaggio e/o supporto VESA. U�lizzare un cacciavite per rimuovere le qua�ro vi� bloccate al centro dell'intera macchina (quando si smontano le vi�, il display può essere tolto dalla gommapiuma di poliolo per evitare la ro�ura dello schermo) Disassemblare le qua�ro vi�...

  • Seite 53: Operazione Di Base

    7. Operazione di base Inserire un'estremità del cavo DisplayPort (DP) nella scheda grafica del PC. Per comodità, sono inclusi un cavo DP e un cavo HDMI. È inoltre possibile u�lizzare un cavo HDMI. 1. Collegare l'altra estremità del cavo al corrispondente conne�ore del monitor. Porte USB A Porte USB A Uscita audio USB-A USB-A USB-B...
  • Seite 54 9. Tas� di scelta rapida Il monitor include opzioni one touch per accedere alle impostazioni comuni. GamePlus Modalità ECO Accensione o spegnimento Menu principale Effe� LED 10. Menu OSD È possibile accedere al menu del monitor premendo il tasto Menu sul pannello di controllo.

  • Seite 55: Modalità Immagine

    Modalità collimazione U�lizzato per scegliere il mirino che può essere visualizzato al centro dello schermo. Collimation Mode Point Collimation1 Point Collimation2 Cross Collimation1 Cross Collimation2 Modalità immagine Modalità Cambiando il tasto di scelta rapida di Modalità scenario è immagine possibile cambiare dire�amente Modalità immagine: ECO, Standard, Foto, Film, Gioco, FPS e RTS.
  • Seite 56 Luminosità/Contrasto HDMI1 Risoluzione: 2560x1440 a 60 Hz SDR Livello del nero Disattiva Sensore luce Disattiva Sorgente di ingresso: HDMI1 Sorgente di ingresso: Risoluzione: 2560x1440 a 60Hz Risoluzione: Luminosità Regolare la luminosità del display tra 0 e 100. Livello del nero Regolare il livello del nero del display tra 0 e 100. Contrasto Regolare il contrasto del display tra 0 e 100.

  • Seite 57: Tempo Di Risposta Immagine In Movimento

    Cambiare la luce blu emessa dal display tra 0 e 100. Luce blu bassa Tonalità Regolare il valore di Tonalità tra 0 e 100. Saturazione Regolare la saturazione del display tra 0 e 100. Gamma RGB Cambiare Gamma RGB del display su Completa e Limitata. Impostazione qualità...
  • Seite 58 Display HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Proporzioni Cambiare Proporzioni su Widescreen. 4:3, Auto, 1:1 Audio HDMI1 Resolution: 2560x1440@60Hz SDR AutoSource InputSource： InputSource: HDMI1 Resolution： Resolution: 2560x1440@60Hz Disa�va audio Accendere e spegnere per disa�vare e a�vare l'uscita audio. Volume Regolare il volume di uscita tra 0 e 100.
  • Seite 59 Mul�finestra HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Mul�finestra Scegliere i diversi forma� di visualizzazione mul�finestra tra Off, Picture in Picture (PIP) e Picture By Picture (PBP 2Win). Ingresso Win2 Scegliere l’origine della finestra secondaria tra DP, Tipo C, secondario HDMI1, HDMI2.
  • Seite 60 Lingua Cambiare la lingua di visualizzazione del menu OSD tra inglese, cinese, coreano, russo, spagnolo, giapponese, francese, tedesco. Posizione H Cambiare la posizione orizzontale del menu OSD tra 0 e 100. Posizione V Cambiare la posizione ver�cale del menu OSD tra 0 e 100. Trasparenza Cambiare il valore di trasparenza del menu OSD tra 0 e 100.

  • Seite 61: Specifiche Tecniche

    11. Specifiche Tecniche LC-M27-QHD-240-C-K Modello Dimensioni schermo 27” 16:9 Proporzioni E-LED Retroilluminazione Luminosità SDR＞600cd/m , HDR1000cd/m Pannello DP1.4: 2560*1440 a 240Hz Risoluzione HDMI 2.0: 2560*1440 a 144Hz Tipo C: 2560*1440 a 144Hz Frequenza di aggiornamento 240Hz Veloce 1 ms Tempo di risposta ≥178°(H) /≥178°(V)
  • Seite 62 TABLA DE CONTENIDO 1. Precauciones de Seguridad 2. Mantenimiento 3. Contenido de la Caja 4. Información General del Producto 5. Instalación del Pedestal 6. Instalación en Pared 7. Funcionamiento Básico 8. Indicador Luminoso y Sensor De Luz 9. Botones de Acceso Directo 10.

  • Seite 63: Contenido De La Caja

    Aviso legal: Los términos HDMI, HDMI High-Defini�on Mul�media Interface y el logo�- po de HDMI son marcas comerciales o marcas registradas de HDMI Licens- ing, Administrator, Inc. en EE. UU. y otros países. 3. Contenido de la caja Tubo del pedestal x 1 Monitor Base del pedestal x 1 (con tornillos de apriete manual)

  • Seite 64: Información General Del Producto

    4. Información general del producto 4.1 – Botones del monitor ● Cuando el monitor esté apagado, al presionar este botón se encenderá. Cuando el monitor esté encendido, presione sin soltar este botón para apagarlo. En ausencia del menú OSD, esta dirección del joys�ck ac�vará el modo ECO y, a con�nuación, cambiará...
  • Seite 65 4.2 – Puertos del monitor USB-A USB-A USB-B HDMI 2 HDMI 1 Tipo-C AUDIO 11 12 inserte el cable de alimentación para proporcionar Conector de alimentación: energía al monitor. Conecte cualquier disposi�vo USB. USB A: Obtenga un cable de enlace ascendente USB Tipo B a USB Tipo A y conecte USB B: el extremo Tipo B a la parte posterior del monitor y el otro extremo a la parte posterior del puerto USB del equipo.

  • Seite 66: Instalación Del Pedestal

    5. Instalación del pedestal Mantenga la espuma debajo del monitor antes de colocar el pedestal. Abra la caja del embalaje, saque el soporte y la base y use un tornillo (que se puede encontrar en la base) para acoplar la base del soporte a la sección ver�cal, como se muestra a con�nuación: Placa de instalación Tornillos x 1...

  • Seite 67: Instalación En Pared

    6. Instalación en pared No se incluye el soporte VESA ni los accesorios de montaje. Use un destornillador para quitar los cuatro tornillos bloqueados en el medio de toda la máquina (al desmontar los tornillos, la pantalla de visualización puede dejar la espuma de polies�reno para evitar que la pantalla se rompa).

  • Seite 68: Funcionamiento Básico

    7. Funcionamiento básico Inserte un extremo del cable DisplayPort (DP) en la tarjeta gráfica de su PC. Para mayor comodidad, se incluyen un cable DP y un cable HDMI. También puede usar un cable HDMI. 1. Enchufe el otro extremo del cable en el conector correspondiente del monitor. Puertos USB A Puertos USB A Salida de audio USB-A USB-A USB-B...

  • Seite 69: Botones De Acceso Directo

    9. Botones de acceso directo El monitor incluye opciones de un toque para acceder a configuraciones comunes. GamePlus Modo ECO Encender y apagar Menú principal Efectos de LED 10. Menú OSD Se puede acceder al menú del monitor presionando el botón de menú en el panel de control.

  • Seite 70: Modo De Imagen

    Modo de colimación Se u�liza para elegir los re�culos que se pueden mostrar en el centro de la pantalla. Collimation Mode Point Collimation1 Point Collimation2 Cross Collimation1 Cross Collimation2 Modo de imagen Permite cambiar el botón de acceso directo del modo de Modo de escena.
  • Seite 71 Brillo/Contraste HDMI1 Resolution: 2560x1440@60Hz SDR Blacklevel Light Sensor InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Permite ajustar el brillo de la pantalla entre 0 y 100. Brillo Nivel de negro Permite ajustar el nivel de negro de la pantalla entre 0 y 100. Contraste Permite ajustar el contraste de la pantalla entre 0 y 100.
  • Seite 72 Luz Azul baja Permite cambiar la luz azul emi�da por la pantalla entre 0 y 100. Ma�z Permite cambiar el valor de la opción Ma�z entre 0 y 100. Permite cambiar la opción Saturación de la pantalla entre 0 y 100. Saturación Intervalo RGB Permite cambiar el intervalo RGB de la pantalla a Completo y Limitado.
  • Seite 73 Pantalla HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Permite cambiar la Relación de aspecto de la imagen a Relación de aspecto Pantalla completa. 4:3, Auto, 1:1 Audio HDMI1 Resolution: 2560x1440@60Hz SDR AutoSource InputSource： InputSource: HDMI1 Resolution： Resolution: 2560x1440@60Hz Encienda y apague para silenciar y reac�var la salida de audio.
  • Seite 74 Ventana múl�ple HDMI1 Resolution: 2560x1440@60Hz SDR InputSource: HDMI1 InputSource： Resolution: 2560x1440@60Hz Resolution： Ventana múl�ple Elija los diferentes formatos de visualización de varias ventanas entre Apagar, Imagen en imagen (PIP) e Imagen por imagen (Ven2PBP). Entrada de Permite elegir la fuente de la segunda ventana entre DP, Tipo-C, HDMI1, HDMI2 ventana 2 secundaria...
  • Seite 75 Permite cambiar el idioma de visualización del menú OSD Idioma entre inglés, chino, coreano, ruso, español, japonés, francés y alemán. Permite cambiar la posición horizontal del menú OSD OSD Posición horizontal entre 0 y 100. Posición ver�cal Permite cambiar la posición ver�cal del menú OSD entre de los menús OSD 0 y 100.

  • Seite 76: Especificaciones Técnicas

    11. Especificaciones técnicas LC-M27-QHD-240-C-K Modelo Tamaño de la pantalla 27” Relación de aspecto 16:9 Luz de fondo E-LED , HDR1000 cd/m Brillo SDR＞600 cd/m Panel DP1.4: 2560*1440 a 240Hz Resolución HDMI 2.0: 2560*1440 a 144Hz Tipo-C: 2560*1440 a 144Hz 240Hz Tasa de actualización...
  • Seite 77 Silent power Electronics GmbH...
