ÜBERFALLMELDER
HMK 2
Überfallmelder zur manuellen Auslösung eines Überfallalarmes in Einbruchmeldean-
lagen. Die Drucktaste ist versenkt unter einer Papierplombe eingebaut. Beim Drücken
der Taste wird die Papierplombe zerstört und somit eine eindeutige Identifizierung
des ausgelösten Melders ermöglicht. Der Melder ist zur Auf- oder Unterputzmontage
vorgesehen.
Zur Erneuerung der Papierplombe muss die Abdeckhaube abgenommen werden. Dazu
müssen die beiden Messing-Federstifte der Drucktastenhalterung unter der Papier-
plombe entriegelt werden (gleichzeitig nach innen ziehen).
Nach Einlegen einer neuen Papierplombe wird die Abdeckhaube wieder aufgesetzt
und unter leichten Druck eingerastet.
Die Abdeckhaube kann nicht in jeder Lage aufgesteckt werden!
Beachten Sie die 2 Führungsstege.
Montage
Zur Unterputzmontage kann der Überfallmelder HMK 2 in eine handelsübliche Hohl-
raumdose eingebaut werden. Für die Aufputzmontage stehen 2 farblich angepasste
Montagerahmen zur Verfügung.
Leitungsadern an den Lötösen des Schaltereinsatzes anlöten
Die beiden Drahtbrücken ermöglichen das Einsetzen von Abschlusswiderstän-
den für die Überfall- und Sabotage-Meldergruppe
Kabelbinder für Zugentlastung des Kabels anbringen
Schaltereinsatz am Rand der Hohlraumdose mit 2 Schrauben befestigen
Rahmen, Einsatz und Drucktastenhalterung (mit Federstiften) auf den Schalter-
einsatz auflegen und mit den beiliegenden M2-Senkkopfschrauben befestigen
Der Verdrehschutzstift der Drucktastenhalterung muss in die Bohrung auf
der Platine des Schaltereinsatzes ragen.
Der Betätigungsstift für den Sabotageschalter muss exakt auf dem roten
Stößel des Sabotageschalters ruhen.
Prüfen Sie nach dem Festschrauben diese Funktion durch Eindrücken des
Betätigungstiftes und auch die Funktion des Überfallmelders.
Papierplombe einlegen und mit der Abdeckhaube fixieren
Abdeckhaube muss fühl- und hörbar einrasten

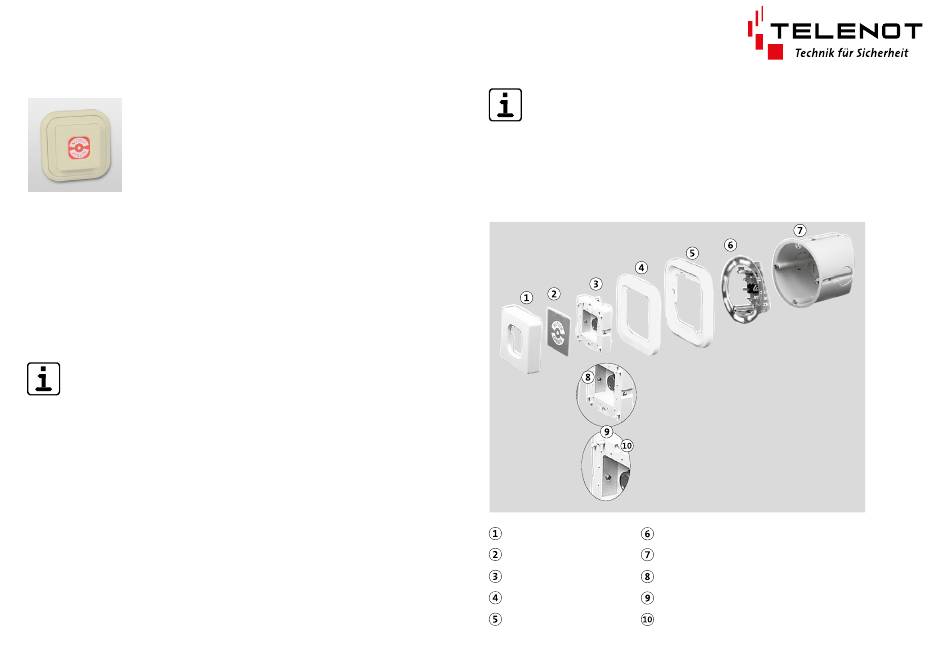

Abdeckhaube Schaltereinsatz
Hohlwand-Gerätedose (nicht im
Papierplombe
Lieferumfang enthalten)
Drucktastenhalterung
Messing-Federstifte
Einsatz Betätigungsstift
Rahmen Bohrung für M2-Senkkopfschraube
