ÜBERFALLMELDER
HMK 2
Der Überfallmelder dient zur manuellen Auslösung eines Überfallalarmes in Ein-
bruchmeldeanlagen und ist zur Auf- oder Unterputzmontage vorgesehen.
Der Melder besitzt einen versenkten Betätigungsknopf, der mit einer Papier-
blombe überzogen ist (im Lieferumfang enthalten). Somit wird eine eindeutige
Erkennung des ausgelösten Überfallmelders möglich.
Zur Erneuerung der Papierplombe muss die Abdeckhaube abgenommen werden.
Dazu müssen die beiden Messing-Federstifte der Drucktastenhalterung unter der
Papierplombe entriegelt werden (gleichzeitig nach innen ziehen).
Nach Einlegen einer neuen Papierplombe wird die Abdeckhaube wieder aufgesetzt
und unter leichten Druck eingerastet.
Die Abdeckhaube kann nicht in jeder Lage aufgesteckt werden!
Beachten Sie die 2 Führungsstege.
Montage
Zur Unterputzmontage kann der Überfallmelder HMK 2 in eine handelsübliche
Hohlraumdose eingebaut werden. Für die Aufputzmontage stehen 2 farblich
angepasste Montagerahmen zur Verfügung.
Leitungsadern an den Lötösen des Schaltereinsatzes anlöten
Die beiden Drahtbrücken ermöglichen das Einsetzen von Abschlusswider-
ständen für die Überfall- und Sabotage-Meldergruppe
Kabelbinder für Zugentlastung des Kabels anbringen
Schaltereinsatz am Rand der Hohlraumdose mit 2 Schrauben befestigen
Rahmen, Einsatz und Drucktastenhalterung (mit Federstiften) auf den
Schaltereinsatz auflegen und mit den beiliegenden M2-Senkkopfschrauben
befestigen
Der Verdrehschutzstift der Drucktastenhalterung muss in die Bohrung auf
der Platine des Schaltereinsatzes ragen.
Der Betätigungsstift für den Sabotageschalter muss exakt auf dem roten
Stößel des Sabotageschalters ruhen.
Prüfen Sie nach dem Festschrauben diese Funktion durch Eindrücken des
Betätigungstiftes und auch die Funktion des Überfallmelders.
Papierplombe einlegen und mit der Abdeckhaube fixieren
Abdeckhaube muss fühl- und hörbar einrasten

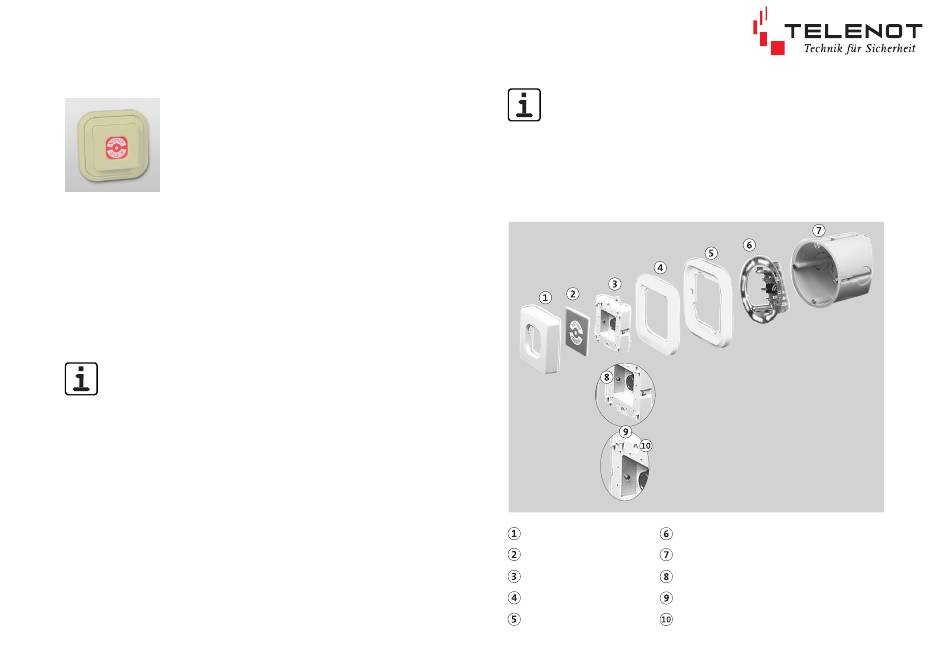

Abdeckhaube Schaltereinsatz
Hohlwand-Gerätedose (nicht im
Papierplombe
Lieferumfang enthalten)
Drucktastenhalterung
Messing-Federstifte
Einsatz Betätigungsstift
Rahmen Bohrung für M2-Senkkopfschraube
