Schritt 3: Elektronik-Teile im Korpus montieren
Sobald Korpus und Hals vorbereitet sind, kann die restliche Elektronik der Singlecut E-Gitarre verkabelt werden. Um die
Installation möglichst einfach zu gestalten, sind die wichtigsten Bestandteile in Form von Potentiometern (10 und 11)
und Verbindungskabeln in einem vorverdrahteten Kabelbaum zusammengefasst.
Montieren Sie die Potentiometer am Korpus, indem Sie die beiden Potentiometer für Volume (10) in die vorderen Boh-
rungen des E-Fachs und den jeweiligen Tone-Potentiometer (11) in die dahinter liegenden Bohrungen stecken und die
Potentiometer-Achsen mit jeweils einer Unterlegscheibe (10A bzw. 11A) und der passenden Schraubenmutter (10B

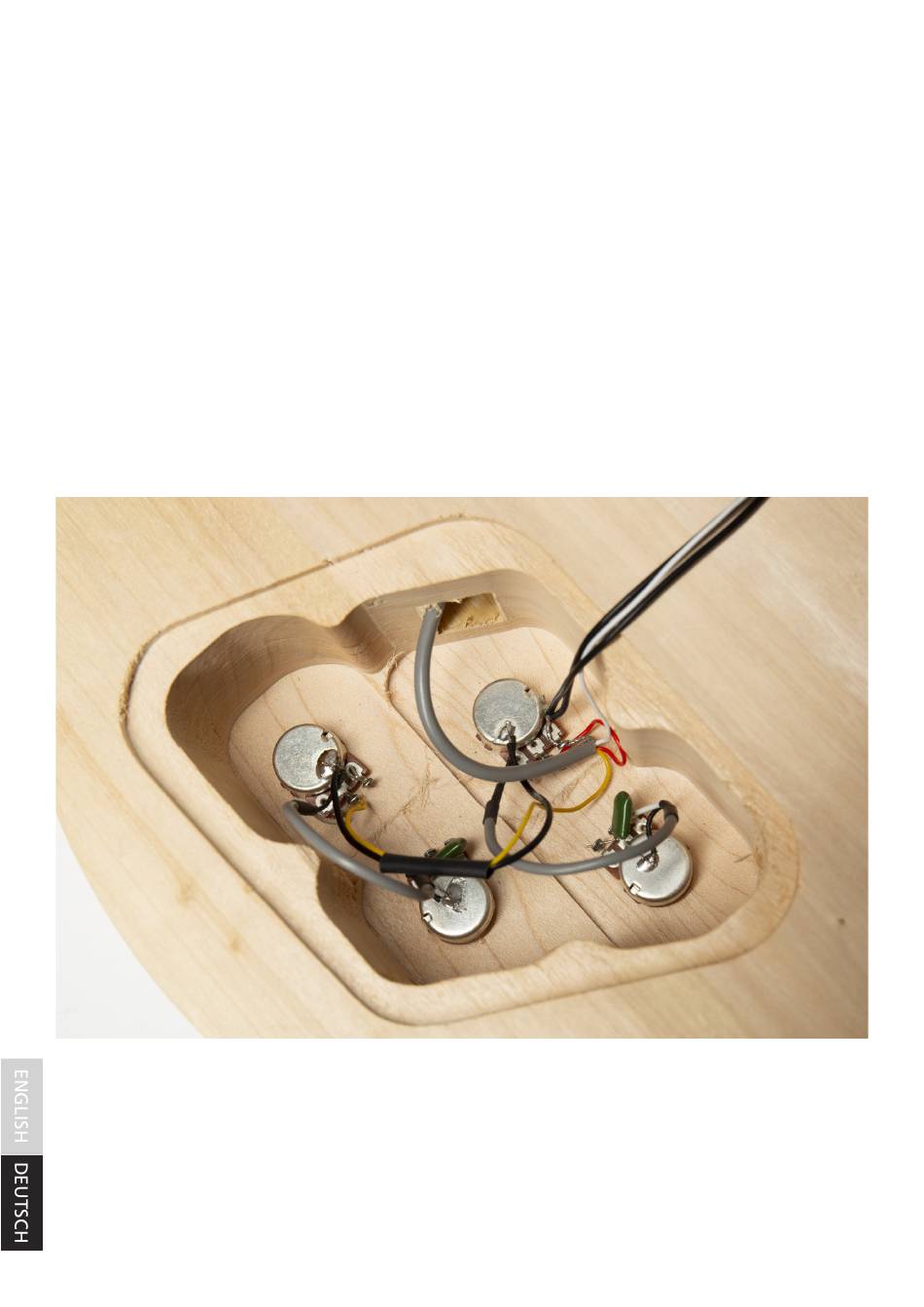

bzw. 11B) befestigen. Achten Sie darauf, dass das Volume-Potentiometer mit rotem Kabel am mittleren Kontakt in der
oberen Bohrung und das Volume-Potentiometer mit gelbem Kabel am Kontakt in der unteren Bohrung montiert ist (s.
Abb.)!
Danach wird der Tonabnehmer-Wahlschalter (12) in der großen Bohrung auf der vorderen oberen Hälfte des Korpus
angebracht. Entfernen Sie jegliche Unterlegscheiben und Muttern von der Achse des Schalters, um die Schalterachse von
hinten durch die vorgesehene Bohrung zu stecken und montieren diese in der Reihenfolge: Poker Chip (12A), Unterleg-
scheibe (12B) und Befestigungsmutter (12C). Anschließend kann die Schalterkappe (12D) aufgeschraubt werden.
