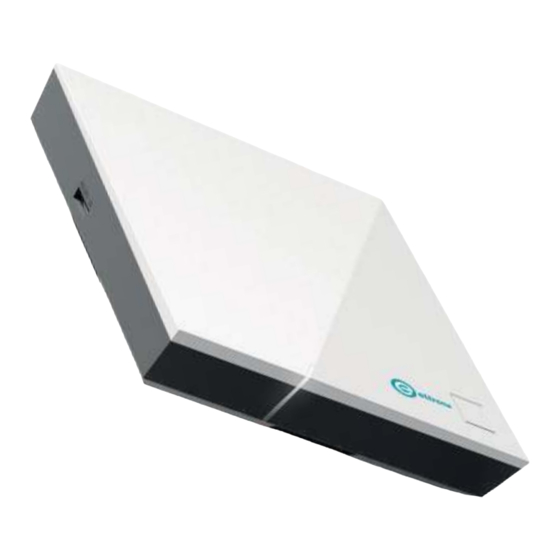

- Seite 1 Eltrona P570 Hybrid IPTV Set Top Box Gebrauchsanleitung Original-Version deutsch Wichtig: Vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren.
- Seite 2 Entsorgung ....................20 7.1 Löschen von persönlichen Daten ............20 7.2 Rückgabe von Altgeräten................20 8. Fehlerbehebung ..................21 9. Rechtliche Hinweise .................23 9.1 Eingetragene Warenzeichen und Lizenzhinweise ....... 23 9.2 Open Source Software .................. 23 10. Konformitätserklärung ................24 11. Technische Daten ..................25 P570 Hybrid...
-
Seite 3: Sicherheitsinformationen
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht ge- mieden wird, können schwerste Verletzung oder Tod die Folge sein. ACHTUNG Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann die Komponente oder etwas in dessen Umge- bung beschädigt werden. Zusätzliche Hinweise und Informationen P570 Hybrid... -
Seite 4: Allgemeine Sicherheitshinweise
Î Betreiben Sie die Set Top Box nur mit der dafür angegebenen Netzspannung. Zugänglichkeit der Netzsteckdose Î Die Set Top Box muss mit einer leicht zugänglichen Steckdose verbunden werden. Sie sollten jederzeit in der Lage sein, die Set Top Box vom Stromnetz zu trennen. P570 Hybrid... - Seite 5 Î Betreiben Sie die Set Top Box nicht in Feuchträumen und nur in gemäßigtem, nicht tropischem Klima. ACHTUNG Gefahr von Störungen oder Defekten am Gerät Überhitzung Î Halten Sie mindestens folgenden Freiraum um die Set Top Box ein: 10 cm oberhalb, 5 cm dahinter, 2 cm seitlich. P570 Hybrid...
- Seite 6 Dennoch können sich empfindliche Möbeloberflä- chen durch die ständige Wärme einwirkung im Laufe der Zeit verfärben. Î Die Gerätefüße können auf behandelten Möbeloberflächen Farbverän derungen hervorrufen. Stellen Sie die Set Top Box gegebenenfalls auf eine geeignete Unterlage. P570 Hybrid...
-
Seite 7: Bestimmungsgemäßer Gebrauch
ƒ Modifikationen der Hard- und Software 3. Lieferumfang Zum Steuern der Set Top Box benötigen Sie eine Fernbedie- nung. Diese erhalten Sie ggf. bei Ihrem Netzbetreiber. ƒ Set Top Box P570 Hybrid ƒ Steckernetzteil ƒ HDMI 2.0-Kabel (1,5 m) ƒ Netzwerkkabel (3 m) ƒ... -
Seite 8: Anschlüsse
4. Anschlüsse Abbildung 1: Anschlüsse DVB-C RJ12 (RS232 und IR Input) Stromanschluss S/PDIF Optisch / 3,5 mm Klinke HDMI Micro SD-Kartenslot Kombinierter Anschluss für 3,5 mm Klinke (z. B. für Kopfhörer) und Optisches TOSLink (S/PDIF) P570 Hybrid... - Seite 9 Î Während der Installation sowie bei Updates der Software dürfen Sie die Stromzufuhr zur Set Top Box nicht unterbrechen. Sie ver- meiden dadurch mögliche Schäden. Ersetzen von Kabeln Î Achten Sie darauf, dass Sie beschädigte Kabel immer durch gleich- wertige Kabel ersetzen. P570 Hybrid...
- Seite 10 Verbindung mit WLAN und gleichzeitiger Nutzung dieser Netzwerkverbindung durch andere Geräte die Bandbreite eingeschränkt sein kann. Dadurch kann es zu Störungen oder Unterbrechungen bei der Wiedergabe kommen. 5.1 Kabelverbindungen TV-Gerät HDMI Set Top Box CABLE MODEM NETWORK Abbildung 2: Kabelverbindungen P570 Hybrid...
-
Seite 11: Fernbedienung Koppeln
3. Drücken Sie die Taste OK , um die automatische Erkennung zu star- ten. 4. Die Fernbedienung wird nun mit der Set Top Box gekoppelt. Das Koppeln kann einige Minuten dauern. abhängig vom Netzbetreiber, nicht im Lieferumfang enthalten P570 Hybrid... -
Seite 12: Menüsprache Auswählen
Sobald die Fernbedienung mit der Set Top Box gekoppelt wurde, wird die Sprachauswahl angezeigt. Wählen Sie hier die gewünschte Sprache für die Benutzeroberfläche aus. 1. Wählen Sie die gewünschte Sprache aus. 2. Bestätigen Sie Ihre Auswahl durch Drücken der Taste OK . Abbildung 3: Sprachauswahl P570 Hybrid... -
Seite 13: Netzwerkverbindung Herstellen
5.4.1 WLAN-Verbindung herstellen Zur Herstellung einer WLAN-Verbindung stehen Ihnen verschiedene Methoden zur Verfügung: ƒ Suchen : Die Set Top Box sucht automatisch nach verfügbaren WLAN-Netzen. ƒ Erweitert : Nutzen Sie WPS oder geben Sie die SSID manuell ein. P570 Hybrid... -
Seite 14: Wlan Suchen
Achten Sie dabei auf eine ausreichend hohe Signalstärke (siehe Abbildung 5 ). 4. Geben Sie mithilfe der angezeigten virtuellen Tastatur das WLAN- Passwort ein und bestätigen Sie die Eingabe durch Aktivieren der Schaltfläche OK . Abbildung 4: WLAN-Setup P570 Hybrid... - Seite 15 5. Warten Sie, bis die Verbindung hergestellt wurde und aktivieren Sie danach die Schaltfläche Verlassen so oft, bis die Meldung Die Netz- werkverbindung wurde erfolgreich hergestellt angezeigt wird. Signal- stärke Abbildung 5: Verfügbare WLANs P570 Hybrid...
- Seite 16 ƒ Suchen: siehe Kapitel 5.4.1.1 WLAN suchen auf Seite 14 Um eine WLAN-Verbindung mithilfe des erweiterten WLAN-Setup herzustellen, gehen Sie wie folgt vor: 1. Aktivieren Sie im Setup-Menü den Menüpunkt Erweitert . 2. Navigieren Sie zur gewünschten Setup-Methode. 3. Folgen Sie im Anschluss den Anweisungen am TV-Gerät. P570 Hybrid...
- Seite 17 Abbildung 6: Erweitertes WLAN-Setup P570 Hybrid...
-
Seite 18: Wlan-Status Kontrollieren
Im Menü WLAN Status können Sie aktuelle Daten zu Ihrer WLAN- Verbindung abrufen wie z. B. Signalstärke oder die MAC-Adresse des WLAN-Adapters. Abbildung 7: Übersicht WLAN-Status 5.6 WLAN-Verbindung trennen Um die WLAN-Verbindung zu trennen, navigieren Sie im Setup-Menü auf WLAN trennen . Danach können Sie folgendes tun: P570 Hybrid... -
Seite 19: Software-Updates
Î Trennen Sie die Set Top Box vor der Reinigung vom Stromnetz. Î Benutzen Sie zur Reinigung ein trockenes Tuch. Î Reinigen Sie nur die Oberfläche der Set Top Box. Î Öffnen Sie auf keinen Fall die Set Top Box. P570 Hybrid... -
Seite 20: Entsorgung
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. P570 Hybrid... - Seite 21 Kabel auf festen Sitz kontrollieren. Kabelverbindung Kabelverbindungen fehlerhaft auf festen Sitz kontrol- lieren. Falsche HDMI-Quelle HDMI-Quelle des TV- Geräts auf Set Top Box einstellen. Schlechte nicht kompatibles Verwenden Sie aus- Bildqua lität HDMI-Kabel schließlich das mitge- lieferte HDMI-Kabel P570 Hybrid...
- Seite 22 Netzwerk verbindung men. Ggf. Netzbetrei- gezeigt ber kontaktieren Supportinfo 40 Technischer Fehler Set Top Box für ca. 5 - 85 während Software- Min. vom Strom neh- Update men. Ggf. Netzbetrei- ber kontaktieren Bei weiteren Fragen kontaktieren Sie Ihren Netzbetreiber. P570 Hybrid...
-
Seite 23: Rechtliche Hinweise
Das Produkt enthält unter anderem Open Source Software. Diese wurde von Dritten entwickelt und ist urheberrechtlich geschützt. Sie sind berechtigt, die Open Source Software gemäß den jeweils gelten- den Lizenzbedingungen zu nutzen. Die Lizenzbedingungen und weitere Informationen finden Sie unter der folgenden Internetadresse: www.eltrona.lu/opensource P570 Hybrid... -
Seite 24: Konformitätserklärung
Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Richt- linien angebracht wurde: ƒ 2014/53/EU RED-Richtlinie ƒ 2009/125/EG Ökodesign-Richtlinie ƒ 2011/65/EU RoHS-Richtlinie Den vollständigen Text der EU-Konformitätserklärung finden Sie unter der folgenden Internetadresse: www.eltrona.lu/CE P570 Hybrid... -
Seite 25: Technische Daten
Normalbetrieb 3,4 Watt (IP) / 5,2 Watt (DVB-C) Unterstützte Formate und Codecs Audio-Codecs ac3, wma2, mp3, pcm, aac, mp2, aiff, aif, wav Video-Codecs MPEG1/2/4, avc, H.263 / H.264, H.265, xvid, m-jpeg Video-Auflösungen 576i, 576p, 720p, 1080i, 1080p, 2160p P570 Hybrid... - Seite 26 RS232 und IR Input (RJ12) Micro SD Kartenslot Schnittstellen Bluetooth Infrarot 36 KHz (RC-5:SAT2 / r-Step) WLAN IEEE 802.11 b/g/n/ac/ax (2,4 / 5 GHz) WLAN-Sicherheit WPA / WPA2 PSK Kopierschutz ® Verimatrix Viewright HDMI HDCP 1.4 / 2.2 P570 Hybrid...
- Seite 27 Stromversorgung / Steckernetzteil Name des Herstellers Eltrona Interdiffusion S.A. 4 - 8, Rue de l‘Aciérie 1112 Luxembourg / LUXEMBOURG Modellkennung STB-P490/400 Eingangsspannung 100 - 240 V Eingangswechselstrom- 50 / 60 Hz frequenz Ausgangsspannung 12,0 V Ausgangsstrom 1,0 A Ausgangsleistung 12,0 W...
- Seite 28 Hersteller: Eltrona Interdiffusion S.A. 4 - 8, Rue de l‘Aciérie • 1112 Luxembourg / LUXEMBOURG Telefon: +532 499 466 888 • Internet: www.eltrona.lu Im Zuge von Produktverbesserungen behalten wir uns vor, technische und op tische Veränderungen an dem in dieser Gebrauchsanleitung beschriebenen Gerät vorzunehmen.
