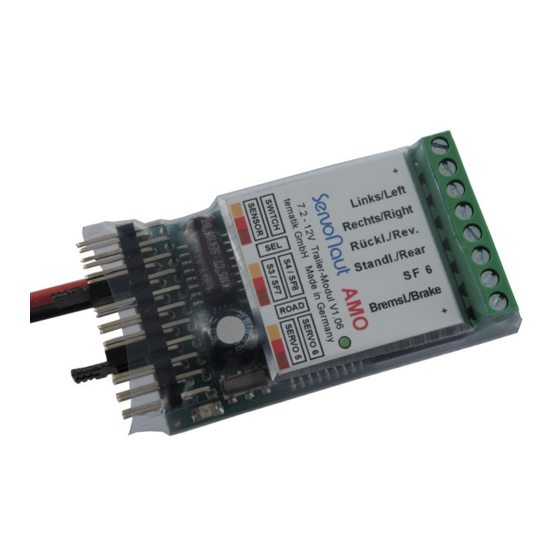

AMO
Lichtanlage für Anhänger/Auflieger
Trailer Lighting System
Technische Daten / Specifications
Akkuspannung:
7.2 ... 12V NiCd/NiMH
Operating voltage: 2s ... 3s Li-Ion/Lipo
Schaltausgänge:
6 x 700mA max.
kurzschlussfest, überlastsicher
Switching Outputs: 6 x 700mA max
short-circiut & overload protected
Servos:
2 x prop, 1 oder 2 geschaltet
2 x prop, 1 or 2 min/max
Servo-Versorgung: 5V/1A
BEC:
5V@1A
Datenübertragung: drahtlos per Infrarot
Data Link:
wireless via IR
Stromaufnahme:
ca. 20mA
Quiescent Current: approx. 20mA
Abmessungen:
Dimensions:
70x30x12mm³
Verwandte Anleitungen für Servonaut AMO
Inhaltszusammenfassung für Servonaut AMO
- Seite 1 All manuals and user guides at all-guides.com Lichtanlage für Anhänger/Auflieger Trailer Lighting System Technische Daten / Specifications Akkuspannung: 7.2 ... 12V NiCd/NiMH Operating voltage: 2s ... 3s Li-Ion/Lipo Schaltausgänge: 6 x 700mA max. kurzschlussfest, überlastsicher Switching Outputs: 6 x 700mA max short-circiut &...
- Seite 2 all-guides.
- Seite 3 All manuals and user guides at all-guides.com...
- Seite 4 AMO Anhänger-Modul AMO Trailer Module Das AMO ist die Lichtanlage von ServoNaut The AMO is the ServoNaut lighting system for für Anhänger bzw. Auflieger. Auf der Seite trailers or semi-trailers. It has to be com- der Zugmaschine wird zusätzlich ein AIR4 bined with an AIR4 or AIRU transmitter in oder AIRU Infrarotsender benötigt.
- Seite 5 Verkabelung der Lichtanlage Electric Connections: Lighting Alle Licht- bzw. Schaltausgänge des AMO sind All light outputs of the AMO are connected via über eine 8polige Schraubklemmenleiste a screw terminal block with 8 slots. On the left geführt. Es gibt links und rechts je einen and right are connections for the common plus Anschluss für die gemeinsame Plus-Versorgung...
- Seite 6 Servokabel verbunden. Das braune bzw. brown wire points to the right as with all servo schwarze Massekabel muss wie auch bei allen connectors of the AMO. You may extend the Servoanschlüssen an dem AMO nach rechts sensor cable by using a standard servo exten- gesteckt werden.
- Seite 7 Servonaut K-Reglerfamilie). When using ESCs with integrated BEC Wichtig: system along with the AMO you have to re- move the central red wire from the servo Bei Verwendung von Fahrtreglern mit BEC plug, because the AMO has its own BEC! an den Servo-Ausgängen muss das mittlere...
- Seite 8 all-guides.
- Seite 9 AMO mit Servonaut K-Regler AMO with Servonaut K-controllers (K15T/K30T/K40/K60T) (K15T/K30T/K40/K60T) Light outputs 1 to 6 of the Servonaut con- Die Beleuchtungsausgänge 1 bis 6 des troller will also be available on the Servonaut stehen auch am AMO zur AMO. Furthermore, they will be Verfügung.
- Seite 10 All manuals and user guides at all-guides.com Steckbrücken Jumpers Es gibt am AMO zwei Steckbrücken, die die There are two jumpers. Their functions will be nachfolgend beschriebenen Funktionen haben. described as follows. Steckbrücke ‚ROAD’: Jumper ‘ROAD’: Diese Brücke dient zur Auswahl des Roadtrain- This jumper Is used to select roadtrain opera- Betriebs.
- Seite 11 All manuals and user guides at all-guides.com Jumper - Einstellungen Jumper Settings Servo 3 - ‚ROAD’ gesteckt Servo 3 - ‘ROAD’ installed Licht aus SF7 - ‚SEL’ gest. Lights off SF7 - ‘SEL’ inst. Servo 3 - ‚ROAD’ gesteckt Servo 3 - ‘ROAD’ installed Licht aus SF8 - ‚SEL’...
- Seite 12 Sensor port Schritt 2: Step 2: AMO einschalten. LED fängt Switch on AMO. LED blinks an, ca. 5 Mal pro Sekunde zu approximately 5 times per blinken. Dies ist der Grund- second. This is the reset state. zustand. Wird jetzt ausge-...
- Seite 13 Schalter zuerst in Mittelstellung bringen Change setup in Extra 1 menu to value 8 Einstellung 8 im Extramenü 1 anwählen AMO LED will start to blink five times a second AMO-LED fängt an zu blinken (ca. 5 mal pro Sekunde)
- Seite 14 all-guides.
- Seite 15 Gemeinsames ‚+’ and Servo 5 (lower) Common ‘+’ Das Typenschild ist gleichzeitig auch The AMO type plate is also used as a Kühlkörper. Das AMO wird im Betrieb heat sink. The module could become warm (besonders bei 12V) und braucht warm (especially when supplied from ggf.
- Seite 16 Fahrsituationsabhängiger Motorklang mit Speed and situation dependent sound Turbolader AIR4 AIR4 IR transmitter for Servonaut M and K IR-Sender für Servonaut M- und K- Regler speed controllers with integrated light sets mit integrierter Lichtanlage AIRU AIRU Universal IR transmitter for S20/ML4 and Universeller IR-Sender für S20/ML4 und...
- Seite 17 All manuals and user guides at all-guides.com Weitere Produkte von Servonaut: Related Servonaut Products TM72 TM72 Robuster langsamlaufender Motor mit Low speed high torque motor, optimized optimierter Wicklung für den for truck models scale 1:14 Truckmodellbau im 540er Format Also available as gearbox drive:...
- Seite 18 Fall auf den Kaufpreis beschränkt. Die Haftung für Folgeschäden ist 06/2011 Software V105 ausgeschlossen. Technische Änderungen vorbehalten. “Servonaut” ist eine eingetragene Marke der tematik GmbH. Alle weiteren Produktnamen, Warenzeichen und Firmennamen sind Eigentum ihres jeweiligen Besitzers. www.servonaut.de...
- Seite 19 Help us to protect the environment. Please do not dispose electrical and elec- tronic equipment in domestic household waste. tematik GmbH - Servonaut WEEE-Reg.-Nr. DE 76523124 tematik GmbH Fon: +49 (0) 4103 80 89 89 - 0...
