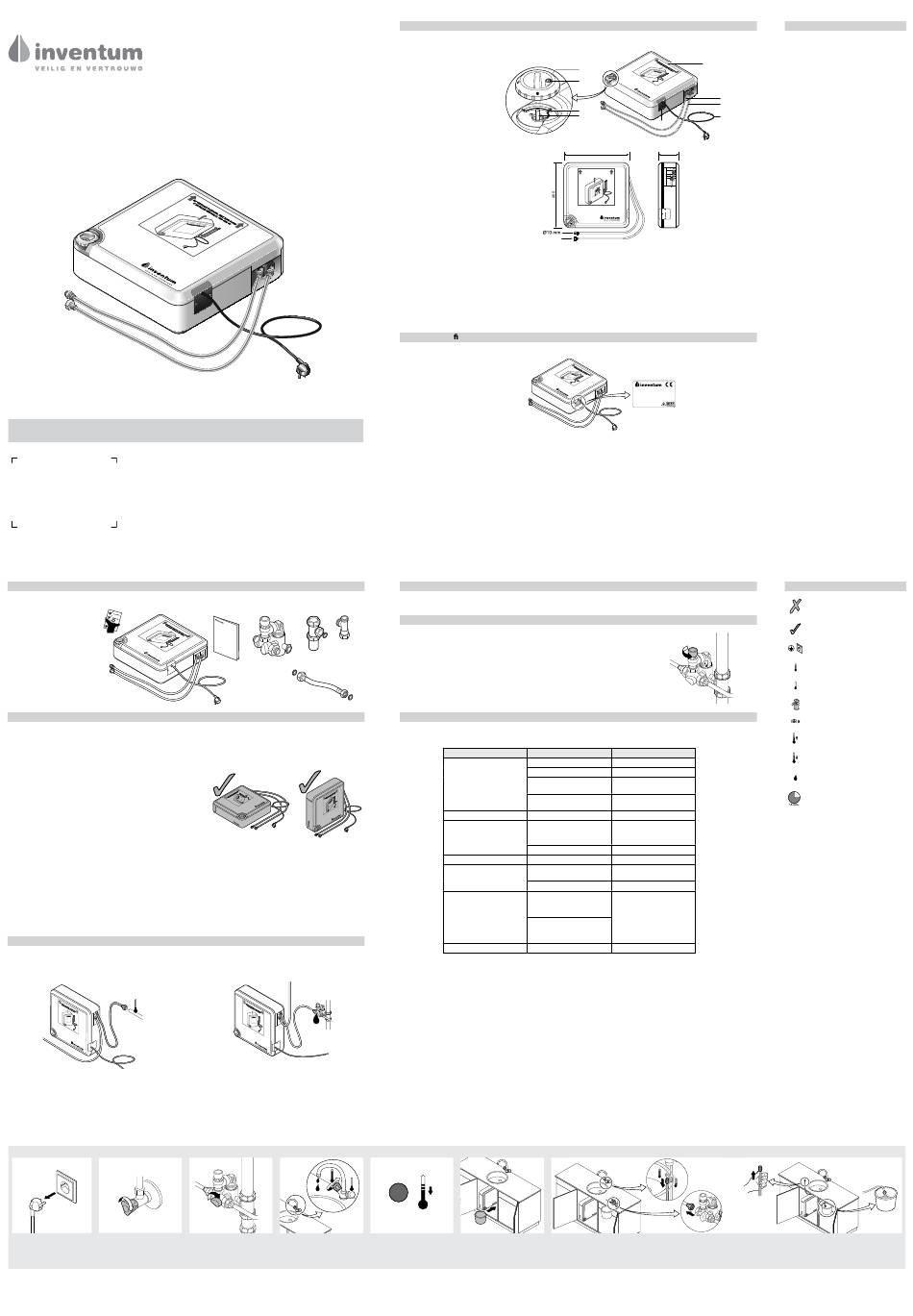

Inventum Modesto Betriebs Und Installationsanleitung

Betriebs- und Installationsanleitung
Inventum Flachspeicher
Inhalt der Verpackung Überprüfen
Inhalt der Verpackung:
1
1. 1x Speicher
2. 1x Installations- und Betriebsanleitung
3. 1x Sicherheitsgruppe
4. 1x Abfluss T-Stück
5. 1x T-Stück
1x
6. 1x Flexibeler Wasserschlauch
Sicherheitshinweise
Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch einen anerkannten Fachhandwerksbetrieb erfolgen, der dabei für die Beachtung der bestehenden
Normen und Installationsvorschriften verantwortlich ist.
Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
- Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn es sich in technisch
einwandfreiem Zustand befindet.
- Vor der ersten Inbetriebnahme sowie nach jeder Entleerung (z.B. durch Arbeiten in der Wasserinstallation
oder wegen Frostgefahr oder Wartung) muss das Gerät neu befüllt werden (Nr. 8 Gerät befüllen)
- Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dauerhaft unterbrochen zu haben.
- Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine technischen Änderungen vor.
- Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke innerhalb geschlossener und frostfreier
Räume geeignet und darf nur zum Erwärmen von Trinkwasser verwendet werden.
- Beachten Sie, dass Wassertemperaturen über 43 °C besonders bei Kindern als heiß empfunden werden
und ein Verbrennungsgefühl hervorrufen können. Nutzen Sie die Kindersicherung! Bedenken Sie, dass
nach längerer Durchlaufzeit auch die Armaturen heiß werden können.
- Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtigkeit am Gerät schließen Sie
sofort die Kaltwasserzuleitung. Lassen Sie die Störung nur von einem Fachhandwerksbetrieb beheben.
Eine Fehlerfreiheit der in dieser Anleitung enthaltenden Informationen kann trotz sorgfältiger Zusammenstellung nicht garantiert werden. Aussagen über Ausstattung und Ausstattungsmerkmale sind
unverbindlich. Einzelne Ausstattungsmerkmale können aufgrund ständiger Fortentwicklung zwischenzeitlich verändert oder gar entfallen sein.
Anwendung
Der Warmwasserspeicher ist dazu geeignet, Brauchwasser unter Druck zu speichern und zu erwärmen. Der Warmwasserspeicher muss an ein Wasserleitungsnetz mit einem Wasserdruck von höchstens
400 kPa (4 bar) angeschlossen werden. Jede andere oder weitergehende Form des Gebrauchs entspricht nicht der Bestimmung. Installieren und benutzen Sie das Warmwassergerät nur, wenn es sich in
technisch einwandfreiem Zustand befindet.
Der Warmwasserspeicher darf nur in den in der Anleitung beschriebenen Positionen montiert werden.
Funktionsprinzip
System unter Druck
Über die Sicherheitsgruppe strömt kaltes Leitungswasser in das Gerät. Der Thermostat und der elektrische Heizkörper sorgen dafür, dass das Wasser erwärmt wird, bis es die eingestellte Temperatur
erreicht hat. Bei der Erwärmung dehnt sich das Wasser aus, wodurch der Druck im Gerät steigt. Dieser Überdruck wird durch das Überlaufventil der Sicherheitsgruppe begrenzt.
004-Inventum-D
Speicher leeren
010-Inventum-D
Ziehen Sie den Stecker aus der Steckdose. Schließen Sie das Eckventil der Wasserleitung.
009-Inventum-D
001-Inventum-D
Flachspeicher
10 Liter
2000 Watt / 230 Volt
2 3 4 5
1x
1x
1x
1x
6
1x
002-Inventum-D
003-Inventum-D
005-Inventum-D
Schließen Sie den Absperrhahn der Öffnen Sie den Warmwasserhahn.
Sicherheitsgruppe.
011-Inventum-D
012-Inventum-D
Zubehörteile und Abmessungen:
A. Gehäuse und Dämmung
B. Temperaturknopf
C. Verrieglung Temperaturknopf (Kindersicherung)
D. Thermostatwelle
E. „Reset" Knopf
F. Warmwasseranschluss
G. Kaltwasseranschluss
H. Anschlusskabel
J. Typenschild
Klemmkupplung
Bundmutter G1/2"
Produktidenti kation
Das Typenschild enthält folgende Angaben:
- Produktbezeichnung;
- Typennummer;
- Seriennummer;
- Inhalt [L];
- Prüfzeichen;
- Betriebsdruck [kPa oder bar];
- Leistung [W];
- Elektrischer Anschlusswert [V];
- CE Markierung; VDE
- Feuchtigkeitsbeständigkeit.
Umweltfreundliche Entsorgung der Verpackung
Wir denken auch bei der Verpackung an den Umweltschutz. Durch saubere Trennung der Materialien können auch Sie mithelfen, die Umwelt weiter zu entlasten.
Wartung
Lassen Sie Ihren Warmwasserspeicher jährlich entkalken, wenn Sie in einem Gebiet mit hartem Wasser wohnen (mehr als 12 °dH).
Reinigen
- Die Außenseite des Geräts kann mit einem weichen Tuch und einem nicht aggressiven Haushaltsreiniger gereinigt werden.
Sicherheitsgruppe
- Prüfen Sie regelmäßig, ob das Expansionswasser ungehindert durch das Überlaufventil aus dem Gerät abgeleitet wird.
Achtung! Der Abfluss des Entlastungsventils an der Sicherheitsgruppe muss in offener Verbindung mit der Atmosphäre bleiben.
Achtung! Das Entlastungsventil an der Sicherheitsgruppe muss regelmäßig betrieben werden, um Kalkablagerung zu entfernen und zu überprüfen,
dass es nicht blockiert ist.
Störungen
Die Warmwasserspeicher werden mit großer Sorgfalt hergestellt, so dass eine hohe Zuverlässigkeit gewährleistet werden kann. Sollten unverhofft dennoch Störungen an dem Warmwasserspeicher
auftreten, beachten Sie dann die Störungstabelle.
Störung Erklärung
Thermostat zu niedrig eingestellt
Kindersicherung zu niedrig eingestellt
Warmwasserleitung (zu) lang
(Zu) kaltes Wasser.
und/oder nicht isoliert.
Der Speicher war eingeschaltet ohne mit
Wasser gefüllt zu sein
Zu heißes Wasser. Thermostat zu hoch eingestellt.
Wasserdruck zu niedrig.
Zu wenig Wasser.
Absperrhahn nicht weit genug geöffnet.
Zu wenig Wasser in der vertikalen Position. Speicher ist nicht korrekt vertikal Platziert.
Wasserleitungsdruck ist zu hoch.
Überlaufventil leckt ständig.
Überlaufventil schließt nicht gut.
Wasserleitungen nicht ordnungsgemäß an
das Gerät angeschlossen oder Innenbehälter
undicht
Das Gerät leckt.
Innenbehälter undicht
Aus dem Gerät sind Kochgeräusche hörbar. Kalkablagerung im Gerät.
Informieren Sie Ihren Fachhandwerker wenn die Störung mit den vorgeschriebenen Handlungen nicht behoben werden kann!
Sorgen Sie dafür, dass Sie dabei folgende Angaben zur Hand haben:
- Produktbezeichnung;
- Typennummer;
- Seriennummer.
Eventuelle Reparaturen sind nur vom Fachpersonal durchzuführen. Es sind ausschließlich Original-Ersatzteile zu verwenden. Die Missachtung obiger Hinweise kann die Sicherheit beeinträchtigen und
entbindet den Hersteller von jeglicher Haftung.
Der Elektroanschluss ist gemäß den entsprechenden Normen vorzunehmen.
60 min.
Warnung! Fangen Sie eventuelles Leckwasser mit einem
013-Inventum-D
Wartezeit zum Abkühlen vom Wasser im Eimer auf
Speicher ist 1 Stunde!
014-Inventum-D
A
B
C
F
G
E
D
H
J
460 143
BIJ VERTICALE PLAATSING, DEZE ZIJDE BOVEN BIJ VERTICALE PLAATSING, DEZE ZIJDE BOVEN
IF INSTALLED VERTICALLY, THIS SIDE UP IF INSTALLED VERTICALLY, THIS SIDE UP
006-Inventum-D
TYPE: MODESTO
10 L 5 bar IPX4
230v ~ 2000 W
serienr. xxxxxx
art.nr. 40011020
007-Inventum-D
008-Inventum-D
Maßnahme
Thermostatknopf anders einstellen.
Kindersicherung höher einstellen
Isolieren Sie den Warmwasserleitung
Stellen Sie die Temperatursicherung zurück.
Entfernen Sie den Thermostatknopf.
Thermostatknopf anders einstellen.
Prüfen Sie, ob die Kaltwasserhähne
dasselbe Problem haben.
Wenden Sie sich an den Fachhandwerker.
Öffnen Sie den Absperrhahn.
Platzieren Sie den Speicher korrekt
Montieren Sie vor der Sicherheitsgruppe
ein Reduzierventil.
Das Überlaufventil mehrmals bedienen.
Schalten Sie die Stromzufuhr zum
Gerät aus.
Schließen Sie den Absperrhahn.
Öffnen Sie den Warmwasserhahn, um den
Druck im Gerät zu senken.
Fangen Sie das Leckwasser auf.
Informieren Sie Ihren Fachhandwerker.
Informieren Sie Ihren Installateur.
Lösen Sie die Wasseranschlüsse des Warmwasserspeichers bei der Sicherheitsgruppe und dem
Warmwasserhahn.
015-Inventum-D
Garantie
Diese Garantiebedingungen gelten nur für den Kauf und Einsatz
unserer Geräte in der Bundesrepublik Deutschland. Für das Ausland
gelten die gesetzlichen Garantiebedingungen des jeweiligen
Landes. Die gesetzlichen Gewährleistungsrechte (nach Erfüllung,
Rücktritt, Schadenersatz und Minderung) werden von der Garantie
nicht berührt. Diese Garantie-Erklärung ist eine freiwillige Leistung
von uns als Hersteller.
Für Ihr privat genutztes Warmwassergerät gewähren wir ab
Kaufdatum eine Garantie von 24 Monaten, bei gewerblicher
Nutzung beträgt die Garantie 12 Monate. Innerhalb dieser
Zeit werden Mängel, die auf Material- und Herstellungsfehler
zurückzuführen sind, kostenlos beseitigt. Auf den
Kupferinnenbehälter gewähren wir ab dem Kaufdatum eine
Garantie von 5 Jahren.
Es besteht kein Garantieanspruch bei Schäden oder
Funktionsstörungen, die aufgrund Verkalkung, Frosteinwirkung,
chemischer oder elektrochemischer Einwirkung, durch
unsachgemäße Verwendung, falschen Anschluss, Verschmutzung
der Wasserein- oder –auslauf-armaturen, Nichtbeachtung der
Montage-, Wartungs- und Gebrauchsanleitung oder eigenmächtige
Eingriffe in das Gerät entstanden sind. Die Garantie erstreckt sich
ferner nicht auf die natürliche Abnutzung des Gerätes.
Nachdem uns ein Schaden/Mangel angezeigt wurde, prüfen wir,
ob der Garantieanspruch zu recht besteht. Für den Fall seines
Bestehens entscheiden wir, auf welche Art der Schaden/Mangel
behoben werden soll.
Inventum B.V.
Leijenseweg 101
3721 BC Bilthoven
Nederland
Tel: (+31) 30 274 8484
Fax: (+31) 30 2748485
www.inventum.nl
info@inventum.nl
11266-rev-2
Zeichenerklärung
Nicht zulässig
Zulässig
Steckdose mit Erdung
Heißwasserseite
Kaltwasserseite
Entsorgen
Visuell kontrollieren
Temperatur steigt an
Temperaturabnahme
Wassertropf
Wartezeit
Urheberrecht 2008
Ohne die vorherige Einwilligung von Inventum darf diese Anleitung weder
ganz noch auszugsweise durch Druck, Fotokopie, Mikrofilm oder auf
andere Weise vervielfältigt und/oder veröffentlicht werden.
Dies gilt gleichfalls für die dazugehörigen Abbildungen.
Legen Sie den Kaltwasserschlauch in den Eimer und den Warmwasserschlauch in die Höhe.
Der Speicher leert sich automatisch.
016-Inventum-D
