  • Seite 1 Handbuch DIGITALER SATELLITEN- RECEIVER www.gigablue.de...

  • Seite 2: Einleitung

    Dieses Handbuch soll Ihnen dabei helfen Ihre GigaBlue Box richtig anzuschließen und die zahlreichen Funktionen besser kennen zu lernen. Die GigaBlue HD Quad Plus ist eine Weltneuheit mit einem schnellen 750GHz Prozessor, 512 MB Arbeitsspeicher, die Möglichkeiten dieser Multimedia Box sind sehr umfangreich. Mit dem schnellen CPU erreichen Sie in Ihrem Privaten und externen Netzwerk die höchste Performance.

  • Seite 3: Inhaltsverzeichnis

    Kanalsuche GigaBlue Box 52 – 53 Der erste Start Rotor mit und ohne Usalas Startassistent 1 – 8 13 - 19 Manueller Suchlauf Schneller Suchlauf Bedienung der GigaBlue Box 56 – Unicable Konfiguration Satfinder Ein-/Ausschalten Sofortaufnahme 61 – Programmauswahl EPG Aufnahme Lautstärke/Audioauswahl...

  • Seite 4: Allgemeine Information

    Funktionen erläutert. Zudem werden spezielle Funktionen genauer erläutert, die nur bei der GigaBlue Box zur Verfügung stehen. So können Sie diese Funktionen optimal nutzen. Der hier dargestellte Skin ist der Default Skin, bei anderen Skins verändert sich nur die graphische Bedieneroberfläche, die Funktion bleiben aber die gleichen.

  • Seite 5: Sicherheitshinweise

    Sonneneinstrahlung und das aufstellen neben einer Heizung fügen der GigaBlue Box Schaden zu. • Anschließen des LNB’s und Fernseher Die Gigablue Box muss vor dem Anschließen des LNB’s oder Fernseher vom Stromnetz getrennt werden. • Reparatur oder Austausch Beim Öffnen oder Abnehmen der Abdeckungen kann der Benutzer gefährlichen Spannungen oder anderen Gefahren ausgesetzt werden.

  • Seite 6: Hinweise Zur Entsorgung

    Die GigaBlue Box Verpackung besteht ausschließlich aus wieder verwertbaren Materialien. Führen Sie diese ausschließlich, die für Ihnen in Ihrem Bundesland, entsprechendem System zu. Die GigaBlue Box darf am Ende ihrer Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

  • Seite 7: Lieferumfang

    Allgemeine Information Lieferumfang Bitte überprüfen Sie, ob Sie die GigaBlue Box vollständig mit allen Zubehörteilen erhalten haben. • Digitaler Satelliten-Receiver • Netzteil und Kabel • Fernbedienung • Benutzerhandbuch • Batterien GigaBlue HD X1 Steckernetzteil 2 Batterien Mignon 1,5 V 220 V Anschlusskabel...

  • Seite 8: Funktion Der Fernbedienung

    Allgemeine Information Funktionen der Fernbedienung - 8 -...
  • Seite 9 Allgemeine Information Funktionen der Fernbedienung Umschalten TV/Radio Funktiontasten (einstellbar über Quickbutton Filmarchiv Steuerung Aufnahmen / Musik |◄◄ ◄◄ ►► ►►| ■ ● Timeshift Lautstärke ▲+ ▼ - Exit Info über den empfangenden Kanal Pfeiltaste ◄ links und ►rechts Audiospur auswählen Unterkanäle/Untertitel History Videotext aufrufen...

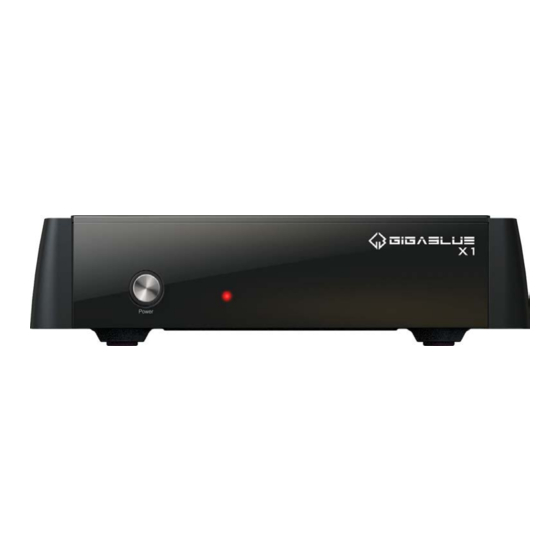

  • Seite 10: Vorderseite

    Allgemeine Information Vorderansicht Power on/off Schaltet die GigaBlue Box in den Standby Betrieb Rückseite/X1 - 10 -...

  • Seite 11: Installation

    LNB / Diseq TV Gerät oder HDMI Multischalter Zum Dolby Digital Verstärker AC3 Dolby Digital Verstärker Die GigaBlue Box verfügt über einen optischen Ausgang (AC3). Damit können Sie den Dolby Digital Verstärker über ein optisches (LWL) Kabel verbinden. - 11 -...

  • Seite 12: Startassistent 1

    Installation Startassistent 1 Mit Hilfe des Startassistenten können Sie Ihre GigaBlue Box in wenigen Minuten einrichten. Beim ersten Start der GigaBlue sehen Sie folgendes Bild Abb.1. Stellen Sie hier den Video Ausgang ein. Sie haben die Möglichkeit den Ausgang mit den Pfeiltasten ▲▼...

  • Seite 13: Der Erste Start

    Der erste Start Startassistent 2 Sie werden nun gefragt ob Sie die Grundeinstellungen vornehmen möchten (empfehlenswert) oder den Startassistenten beenden wollen. Mit den Pfeiltasten ▲▼ gelangen Sie zu den einzelnen Menü Punkten. Abb. 2 Abb. 1 Abb. 1 Abb. 2 Abb.
  • Seite 14 ◄► und stellen DHCP auf nein. Stellen Sie nun das Netzwerk so ein das es zu Ihrem Netzwerk passt . Abb. 1 Nun ist Ihre GigaBlue Box für den ersten Start konfiguriert Abb.3. Mit OK schließen Sie die Installation ab.
  • Seite 15 Der erste Start Startassistent 4 Anschließend, falls Sie den Startassistent nicht beendet haben, erfolgt die Tuner Konfiguration. Mit den Pfeiltasten ◄► haben Sie die Möglichkeit den Tuner auf Ihre Sat Antenne oder DiSEqC einzustellen. Abb.1 Bei der Modus Einstellung haben Sie verschiedene Auswahl Möglichkeiten.
  • Seite 16 Der erste Start Startassistent 5 Falls Sie sich für die Standardkanalliste entschieden haben bestätigen Sie mit OK. Abb.1. Möchten Sie lieber eine automatische Kanalsuche starten wählen Sie mit den Pfeiltasten ▼▲ Nein aus und Sie gelangen ins nächste Menü Abb.2. Sie können auch Kanalliste später Abb.
  • Seite 17 Der erste Start Startassistent 6 Bestätigen Sie die Auswahl mit OK Abb.1. Die Kanalsuche wird nun gestartet. Dieser Vorgang nimmt einige Zeit in Anspruch Abb.2. Nach der Suchlauf mit OK Bestätigen Abb. 1 Abb. 2 Möchten Sie Jugendschutz aktivieren JA mit Pfeiltasten ▼▲...
  • Seite 18 Falls Sie eine WLAN entschieden haben, drücken Sie die OK Taste WLan Konfiguration siehe Seite 52 und 53. Nun ist Ihre GigaBlue Box für den ersten Start konfiguriert Abb.3. Mit OK schließen Sie die Installation ab. Abb. 2 - 18 -...

  • Seite 19: Kanalliste Installieren

    Kanalliste installieren Startassistent 8 Wenn Sie beim Installation keine Suchlauf entschieden haben. Sie können die Kanalliste von dem Gigablue Server installieren. Kanalliste wurde von unserem Team für Sie vorprogrammiert 2x Grüne Taste drücken mit Pfeiltasten ▼▲ Settings wählen und bestätigen Sie die Auswahl mit OK Abb.1.

  • Seite 20: Bedienung Der Gigablue Box

    Die GigaBlue Box können Sie mit der Power-Taste ein- bzw. ausschalten. Drücken Sie bitte einmal kurz die Power-Taste um die GigaBlue Box in den Standby Modus zu versetzen, entweder auf der Fernbedienung oder an der GigaBlue Box direkt. Im Display wird danach die Uhrzeit angezeigt.

  • Seite 21: Programmauswahl

    Bedienung der GigaBlue Box Programmauswahl Bei betätigen der Ziffer 0 auf der GigaBlue Box Fernbedienung schalten Sie zwischen den letzten beiden gesehenen Kanälen hin und her. Das kann eine nützliche Funktion sein wenn während einer Sendung oder Films ein Werbespot eingeblendet wird und Sie auf den Kanal zuvor ohne Werbeeinblendung schalten.

  • Seite 22: Lautstärke/Audioauswahl

    Bedienung der GigaBlue Box Lautstärke/Audioauswahl Mit den Pfeiltasten ▲▼ bei VOL regeln Sie die Lautstärke ▲ für lauter und ▼ für leiser. Beim drücken der MUTE Taste wird der Ton ausgeschaltet und erscheint ein Symbol auf dem TV. Bei erneutem Betätigen der MUTE Taste wird der Ton wieder eingeschaltet und Symbol wird ausgeblendet.

  • Seite 23: Unterkanäle

    Bedienung der GigaBlue Box Unterkanäle Falls Sie sich auf einem Kanal befinden der auch Unterkanäle sendet, wie z.B. Sky, haben Sie die Möglichkeit diese mit der Grünen Taste auswählen. Beim drücken der Grünen Taste im TV Modus sehen Sie eine Liste der Unterkanäle.

  • Seite 24: Videotext

    Bedienung der GigaBlue Box Videotext Mit der TXT Taste gelangen Sie in den Videotext Modus diesen können Sie mit EXIT Taste wieder verlassen. Wählen Sie dem entsprechend Ihre Seite aus. Die unten angegebene Belegung der Tasten kann abweichen, wie der Videotext übertragen wird. Die Anzeige der Funktion wird Ihnen auf der unteren Bildschirmseite angezeigt.

  • Seite 25: Programm Information

    Bedienung der GigaBlue Box Programm Informationen Bei einem Programmwechsel wird Ihnen im unteren Teil folgende Information angezeigt. Diese ist über die OK Taste immer wieder abrufbar PAY TV HBBTV DOLBY TUNER WETTER Video Uhrzeit Untertitel 16/19 Aufnahme TEXT Programm Programm...

  • Seite 26: Epg

    Bedienung der GigaBlue Box Durch drücken der INFO Taste können Sie von dem laufendem TV Programm Informationen über den Film/Sendung erfahren. Durch drücken der Pfeiltasten ◄► bekommen Sie Informationen über die nächste Sendung. Durch betätigen der GELBEN oder ROTEN Taste gelangen Sie ins einfach EPG des Senders oder Multi EPG.
  • Seite 27 Bedienung der GigaBlue Box Hier bekommen Sie einen Überblick über die darauf folgenden Sendungen. Sie können Einträge bis zu einer Woche sehen (Sender abhängig). Des weiteren können Sie hier die Timerfunktion nutzen. Durch drücken der GRÜNEN Taste Abb.1 können Sie den Timer setzen und gelangen ins Timer Menü.

  • Seite 28: Bouquet Erstellen

    Bedienung der GigaBlue Box Bouquet erstellen Wozu dient ein Bouquet und was kann man sich darunter vorstellen? Wenn Sie Ihren Webbrowser öffnen, haben Sie bestimmt Websiten die gerne von Ihnen besucht werden, diese haben Sie bestimmt unter Ihren Favoriten unter einem Ordner abgelegt um sie später schneller zu starten.

  • Seite 29: Kanäle Hinzufügen

    Bedienung der GigaBlue Box Kanäle hinzufügen Sie können aus der Liste Alle-, Satelliten- und Provideransicht die Kanäle zu Ihrer Favoritenliste hinzufügen. Mit Hilfe der ROTEN, GRÜNEN GELBEN Taste wechseln Sie in das jeweilige Menü. Wir erklären Ihnen das hinzufügen anhand dem zuvor erstellten Test Bouquet und mittels aller Ansichten mehrerer Kanäle.
  • Seite 30 Bedienung der GigaBlue Box Kanäle hinzufügen Benutzen Sie die Pfeiltasten ▼▲ um Kanäle auszuwählen und drücken Sie die OK Taste, die Kanäle werden hinterlegt Abb.1. Verfahren Sie so weiter bis Sie alle Kanäle, die Ihrem Bouquet hinzugefügt werden sollen, und drücken die Menü...

  • Seite 31: Kanäle Aus Der Favoritenliste Löschen

    Bedienung der GigaBlue Box Kanäle aus der Favoritenliste löschen Benutzen Sie die Pfeiltasten ▼▲ um in die Kanalliste zu gelangen. Drücken Sie die BLAUE Taste um in Ihre Favoritenliste zu öffnen, wählen Sie danach das Bouquet aus wo sich der Kanal befindet den Sie löschen möchten.

  • Seite 32: Kanäle Aus Der Favoritenliste Verschieben / Löschen

    Bedienung der GigaBlue Box Kanäle aus der Favoritenliste verschieben Benutzen Sie die Pfeiltasten ▼▲ um in die Kanalliste zu gelangen. Drücken Sie die BLAUE Taste um in Ihre Favoritenliste zu öffnen, wählen Sie danach das Bouquet aus wo sich der Kanal befindet den Sie verschieben möchten.

  • Seite 33: Marker Einfügen

    Bedienung der GigaBlue Box Marker einfügen Benutzen Sie die Pfeiltasten ▼▲ um in die Kanalliste zu gelangen. Drücken Sie die BLAUE Taste um in Ihre Favoritenliste zu öffnen, wählen Sie danach das Bouquet aus wo Sie einen Marker einfügen wollen. Navigieren Sie zur der Stelle wo der Marker gesetzt werden soll.

  • Seite 34: Jugendschutz

    Bedienung der GigaBlue Box Jugendschutz Jugendschutz einstellen Hier wird beschrieben wie der Jugendschutz bei der GigaBlue Box aktiviert und eingestellt wird. Gehen Sie ins Menü Einstellungen und wählen Jugendschutz aus Abb.1. Durch drücken der Pfeiltasten ◄► können Sie den Jugendschutz einschalten Abb.1.
  • Seite 35 Bedienung der GigaBlue Box Jugendschutz Pincode ändern Wenn Sie den Pincode ändern wollen drücken Sie OK Abb.1. Sie werden zuerst nach dem alten Pin gefragt der ist im Grundzustand 0000. Abb.2 Geben Sie nun den neuen Pin ein und wiederholen ihn Abb.3.
  • Seite 36 Bedienung der GigaBlue Box Jugendschutz Kanäle sperren Gehen Sie nun auf Kanalliste bearbeiten um Kanäle zu sperren Abb.1 und drücken OK. Geben Sie den Anfangsbuchstaben des Senders ein und drücken OK, in unseren Fall Das Erste Abb.2. Es öffnet sich der Kanallisten Editor Abb.
  • Seite 37 Bedienung der GigaBlue Box Jugendschutz Kanäle sperren Drücken Sie die OK Taste und der Sender wird mit einem Schloss versehen Abb.1. Falls Sie mehrere Sender sperren möchten verfahren Sie wie beschrieben. Drücken Sie die EXIT Taste und übernehmen Sie die Einstellungen mit der GRÜNEN...

  • Seite 38: Festplatten Betrieb

    Bedienung der GigaBlue Box Festplatten Betrieb Sie haben die Möglichkeit an der GigaBlue Box eine externe Festplatte an den USB Port oder an den internen E-SATA anzuschließen. Sie wird automatisch erkannt. Dort können Sie Sendungen aufzeichnen, Musik, Bilder etc. ablegen und mit dem Medien Player (muss optional installiert werden) wiedergeben.
  • Seite 39 Bedienung der GigaBlue Box Festplatten Betrieb Inbetriebnahme der HDD Sie können das Verhalten der HDD im Standby Betrieb einstellen. Abb1. Folgende Einstellungen stehen zur Verfügung: Abb. 1 Kein Standby 10,20,30 Minuten 1,2,3,4 Stunden Wählen Sie Ihre Einstellung aus und Sie dies mit der Grünen...
  • Seite 40 Bedienung der GigaBlue Box Festplatten Betrieb Inbetriebnahme der HDD Sollten Sie mal das Gefühl haben das mir Ihrer Festplatte etwas nicht in Ordnung sein sollte, dies können sie mit Hilfe der Dateisystemüberprüfung testen Abb.1. Bestätigen Sie mit OK und starten das...

  • Seite 41: Ausschalt Timer

    Bedienung der GigaBlue Box Ausschalt-Timer Drücken Sie die Power Taste auf der Fernbedienung für 3 Sec Abb1 und bestätigen mit OK. Hier haben Sie folgende Möglichkeiten durch betätigen der genannten Tasten Abb.2: ROTE Taste Aktivieren/Deaktivieren GRÜNE Taste Ausschalten/Standby Abb. 1...

  • Seite 42: Bedienung Sprachuaswahl

    Bedienung Sprachuaswahl Sprachauswahl Wechseln Sie zum Menü Einstellungen/System/Benutzer Oberfläche/Sprache Dort werden Ihnen verschiedene Sprachen zur Auswahl dargestellt Abb.1. Abb. 1 Benutzermodus Wechseln Sie zum Menü Einstellungen/System/Grundeinstellungen. Hier können Sie die Modi Einfach Fortgeschritten Experte einstellen. Wird im einzelnen noch beschrieben. - 42 -...

  • Seite 43: Bedienung Benutzermodus

    Sollte diese Option auf Ja gesetzt sein wird automatisch am Ende des Bouquet ins nächste Bouquet gewechselt. Alternativer Radio Modus: Wird diese Option auf Ja setzen verhält sich die GigaBlue Box genau so wie im TV Modus. Aktion beim langen Druck auf Power: Beim längerem drücken der Power Taste sind folgende Möglichkeiten gegeben: Ausschaltmenü...

  • Seite 44: Bedienung Zeitzone

    Bedienung Zeitzone Zeitzone Um die Zeitzone einzustellen wechseln Sie ins Menü Einstellungen/System/Grundeinstellungen/Zeitzone Mit den Pfeiltasten ◄► können Sie die Zeitzone einstellen mit der GRÜNEN Taste übernehmen oder mit der ROTEN Taste verwerfen Abb.1. Video einstellen Hier nehmen Sie Einstellung an der Audio- und Videoeinstellungen vor. Um Einstellungen an der Audio/Video vorzunehmen wechseln Sie ins Menü, Einstellungen/Bild/Grundeinstellungen - 44 -...

  • Seite 45: Bedienung Audio/Video Einstellungen

    Bedienung Audio/Video Einstellungen Audio einstellen Hier nehmen Sie Einstellung an der Audio- und Videoeinstellungen vor. Um Einstellungen an der Audio/Video vorzunehmen wechseln Sie ins Menü, Einstellungen/Ton/Grundeinstellungen Videoausgabe Videoausgabe: Hier wird festgelegt wo das Videosignal ausgegeben werden soll. Folgende Optionen sind verfügbar: HDMI YPbPr Wählen Sie mit den Pfeiltasten ◄►die gewünschte Ausgabe aus.

  • Seite 46: Farbformate

    Bedienung Audio/Video Einstellungen Seitenverhältnisse Modus 16:9 4:3 Inhalt anzeigen als: Pillarbox: Hier wird die Sendung auf einem 16:9 TV Gerät in ganzer Höhe angezeigt allerdings entstehen links und rechts schwarze Balken. Just Scale: Die Sendung wird auf einem 16:9 TV Gerät in der ganzen Höhe aber leicht verzerrter Breite dargestellt. Nicht linear: Der Äußere Bereich der Bildes wird leicht verzerrt, damit im inneren Bereich, im Vollbild Modus, ein einwandfreies Bild dargestellt wird.

  • Seite 47: Bedienung Netzwerk Einstellungen

    Bedienung Netzwerk Einstellungen Netzwerkeinstellung Gehen Sie ins Menü Einstellungen/System/Netz werk/Grundeinstellungen um Ihr Netzwerk zum konfigurieren Abb.1. Sollte sich ein DHCP Server in Ihrem Netzwerk befinden können Sie die Einstellungen übernehmen Abb.2. Mit den Pfeiltasten ◄► können Sie eine statische Adresse vergeben Abb.3. Mit der OK Taste speichern Abb.1 Sie die Einstellungen.
  • Seite 48 Bedienung Netzwerk Einstellungen Netzwerkeinstellung Folgende Optionen stehen zur Verfügung: Netzwerkadapter aktivieren: Hier können Sie bei einem kabelgebundenen Netzwerk den Adapter deaktivieren oder aktivieren. Adresse automatisch beziehen (DHCP): Legen Sie fest ob die Netzwerkadresse automatisch von einem DHCP Server bezogen werden soll. IP-Adresse manuell vergeben.
  • Seite 49 Netzwerk vorhanden sind werden diese hier dargestellt. Zum beenden des drücken Sie die ROTE Taste. Netzwerk neu starten: Mit dieser Option können Sie die Netzwerkkonfiguration Ihrer GigaBlue Box neu starten. Netzwerkassistent: Der Netzwerkassistent hilft Ihnen bei den Einstellungen Ihres Netzwerkes. - 49 -...

  • Seite 50: Wlan Einrichten Gigablue Box Quad

    WLan einrichten GigaBlue Box Quad WLAN einrichten Gehen Sie ins Menu Einstellungen Wählen Sie System und dann Netzwerk aus Abb1. Gehen Sie nun auf WLAN Verbindung und bestätigen Sie mit OK Abb.2 Abb.1 Aktivieren Sie nun den WLAN Adapter, Abb.3 , mit den Pfeiltasten ◄►...
  • Seite 51 WLan einrichten GigaBlue Box Quad WLAN einrichten Abb.4 Aktivieren Sie nun den WLAN Adapter, mit den Pfeiltasten ◄► bestätigen Sie danach mit OK.Abb.5, Wählen Sie Verschlüsselung als WPA und WPA2 Geben Sie danach Ihren Sicherheitsschlüssel ein. Abb.5. Mit der TXT Taste gelangen Sie in das Virtuelle Keyboard Abb.6...

  • Seite 52: Werkseinstellung

    Bedienung der GigaBlue Box Werkseinstellung Werkseinstellungen: Menü/Einstellungen/System/Werkeinstellungen Hier wird die GigaBlue Box auf Ihre Ursprünglichen Anfangs Werte zurückgesetzt. Dabei gehen alle die von Ihnen vorgenommenen Einstellungen verloren. Bestätigen Sie mit OK, die Gigablue Box führt danach einen Neustart durch Kanalsuche Menu(Einstellungen/Empfang/Tuner Konfiguration (Grundeinstellungen) Hier stehen Ihnen verschiedene Optionen zur Verfügung:...
  • Seite 53 Bedienung der GigaBlue Box Kanalsuche Menu(Einstellungen/Empfang/Kanalsuche Wählen Sie als erstes den Tuner aus Abb.1. Es stehen folgende Optionen zur Verfügung: Einfach Erweitert Nicht konfiguriert Diseq A/B Diseq A/B/C/D Rotor Einzeln Diese ereichen Sie mit den Pfeiltasten ◄►. Hier wählen Sie die Konfiguration aus die zu Ihrer Sat Anlage passt.

  • Seite 54: Rotor Mit Usals

    Tragen Sie hier die geographischen Daten Ihres Wohnortes ein Längengrad und Breitengrad, diese finden Sie unter z.B. http://www.heavens-above.com. Die GigaBlue Box übernimmt den Rest für Sie, wenn Sie einen Satelliten auswählen oder den Kanal wechseln. Das von der Firma Stab entwickelte...

  • Seite 55: Manuelle Suche

    Bedienung der GigaBlue Box Manuelle Suche Menu(Einstellungen/Empfang/Manuel Suche Gehen Sie mit den Pfeiltasten ▲▼ ◄► und Manuelle Suche. Mit den Pfeiltasten ▲▼ ◄► Wählen und geben Sie Angaben über Satellit, Frequenz, Symbolrate usw. Mit OK starten Sie den Suchlauf. Schneller Suchlauf...

  • Seite 56: Unicable Konfiguration

    Bedienung der GigaBlue Box Unicable Konfiguration Unicable LNB Menü -> Einstellungen -> Empfang -> Tuner-Konfiguration -> Tuner auswählen Konfiguration -> erweitert Satellit -> wählen Sie einen Satellit (z.B. Astra 19.2°E) LNB -> LNB1 Priority -> Auto LOF -> Unicable Unicable Konfiguration -> Unicable LNB Manufacturer ->...
  • Seite 57 Bedienung der GigaBlue Box Unicable Konfiguration Unicable Hausverkabelung mit Unicable Multischalter auf zwei Satelliten (Astra / Hotbird) Menü -> Einstellungen -> Empfang -> Tuner-Konfiguration -> Tuner auswählen Konfiguration -> erweitert Satellit -> wählen Sie ersten Satellit (zB. Astra 19.2°E) LNB -> LNB1 Priority ->...
  • Seite 58 Bedienung der GigaBlue Box INVERTO Unicable-Twin und Unicable-Quad LNB + ETRONIX Unicable-Quad LNB (+ andere baugleiche): ID1 / IF-Channel 1 (SCR0): 1680 MHz ID2 / IF-Channel 2 (SCR1): 1420 MHz ID3 / IF-Channel 3 (SCR2): 2040 MHz (nur Quad´s) ID4 / IF-Channel 4 (SCR3): 1210 MHz (nur Quad´s)
  • Seite 59 Bedienung der GigaBlue Box FTE / ANKARO Unicable-Einkabelsysteme: ID1 (SCR0): 1400 MHz ID2 (SCR1): 1632 MHz ID3 (SCR2): 1284 MHz ID4 (SCR3): 1516 MHz ID5 (SCR4): 1864 MHz ID6 (SCR5): 2096 MHz ID7 (SCR6): 1748 MHz ID8 (SCR7): 1980 MHz SPAUN Unicable-Einkabelsysteme (z.B.

  • Seite 60: Satfinder

    Satfinder GigaBlue Box Quad SAT Finder Mit dem Satfinder können Sie problemlos Ihre Antenne einstellen. Menu(Einstellungen/Empfang/Satelliten-Sucher mit OK bestätigen. Abb1 Sie können mit den Pfeiltasten Satelliten und Transpondern ändern. Abb.2 - 60 -...

  • Seite 61: Sofortaufnahme

    Bedienung der GigaBlue Box Sofort Aufnahme Voraussetzung hier für ist das eine externe HDD am USB Port angeschlossen ist und eingerichtet ist siehe Seite 40. Durch drücken der Record Taste wird eine Sofort Aufnahme gestartet, es öffnet sich das Menü wie in Abb.1 zu sehen.

  • Seite 62: Epg Aufnahme

    Bedienung der GigaBlue Box Sofort Aufnahme Um festzustellen welcher Sender zur Verfügung steht öffnen Sie die Kanalliste mit den Pfeiltasten ▲▼ und drücken die GRÜNE Taste, wählen Sie dann Aktuellen Transponder aus. Hier wird Ihnen angezeigt welcher Kanal aufgenommen bzw. angeschaut werden kann Abb.1.

  • Seite 63: Zeitsteuereung (Timer)

    Bedienung der GigaBlue Box Zeitsteuereung (Timer) Menü Zeitsteuereung (Timer) Hier stehen Ihnen verschiedene Optionen zur Verfügung Auto Timer Aufnahme-Timer Ausschalt-Timer Öffnen Sie das Hauptmenü navigieren Sie mit den Pfeiltasten ▲▼ auf Zeitsteuerung (Timer) und bestätigen mit der OK Taste Abb.1 Abb.1...

  • Seite 64: Frontpannel Led

    Bedienung der GigaBlue Box Öffnen Sie das Hauptmenü navigieren Sie mit den Pfeiltasten ▲▼ auf Einstellungen/System/Frontpanel /LED und bestätigen mit der OK Taste. Sie können LED Einstellungen nach Ihrem Wunsch definieren. Dazu navigieren Pfeiltasten ▲▼< > mit der OK Taste bestätigen zum Speichern.

  • Seite 65: Systeminformation Kanal / Über

    Bedienung der GigaBlue Box Information Wählen Sie Kanal aus. Dort werden Ihnen Informationen des laufenden Kanal angezeigt. ROTE Taste Kanal Infos GRÜNE Taste PIDs GELBE Taste Transponder BLAUE Taste Tuner-Status Über Wählen Sie Über aus. Dort werden Ihnen Informationen über die...

  • Seite 66: Software Update Gigablue Box

    Einstellungen Um Einstellungen zu sichern dazu benötigen Sie USB Stick oder USB HDD Wenn Sie einem USB Stick oder USB HDD angeschlossen haben an GigaBlue Gehen Sie ins Menu Einstellungen Software Verwaltung / Einstellungen sichern und drücken Sie die OK Taste. Abb. 1 Abb.1...

  • Seite 67: Software Update Via Internet

    Software Update Software Update via Internet Gehen Sie ins Menu Einstellungen Softwareaktualisieren und drücken Sie die OK Taste. Abb. 1 Abb.1 Gehen Sie nun auf Software aktualisieren und bestätigen sie mit OK. Abb2 Abb.2 - 67 -...
  • Seite 68 Software Update GigaBlue Box Software Update via Internet Es wird nun nach der neusten Software gesucht. Abb. 3 Abb.3 Nach erfolgreichem Suchlauf bestätigen Sie mit der OK Taste. Die neuste Software wird nun auf Ihre GigaBlue Box installiert. Abb.4 Abb.4 - 68 -...
  • Seite 69 Software Update GigaBlue Software Update via Internet Nach Fertigstellung des Updates werden Sie gefragt ob die GigaBlue Box neu gestartet werden soll, bestätigen Sie dies mit der OK Taste. Abb5. Abb.5 Sollten Sie wie in der Abb.6 dargestellte Meldung sehen, liegt zurzeit keine Aktualisierung auf dem Server.

  • Seite 70: Update Gigablue Box

    Update GigaBlue Box Firmware Installieren Um ein Update der Firmware bei der GigaBlue Box durchzuführen gehen Sie auf die Website http://gigablue-support.com, dort wird in einzelnen Schritten beschrieben wie ein Update durchgeführt wird, dieses Forum ist immer aktuell. Um ein Softwareupdate via Internet zu machen folgen Sie den Schritten wie auf Seiten 68 und 69 beschrieben.
  • Seite 71 Update GigaBlue Box Erweiterungen Öffnen Sie das Hauptmenü navigieren Sie mit den Pfeiltasten ▲▼ auf Erweiterungen und bestätigen mit der OK Taste oder 1x Grüne Taste Erweiterungen Installieren Bitte gehen Sie ins Menu Erweiterungen und drücken den Grünen Button. Abb.1.

  • Seite 72: Tastenbelegung

    F4 Abb2 und bestätigen Sie mit der OK Taste. Danach öffnet sich wie in der angezeigtes Menu. Durch betätigen der blauen Taste (Hinzufügen) Öffnet sich. Dort haben Sie die Möglichkeit entweder eine Funktion GigaBlue Box oder ein Plugin hinzu zufügen. Abb.2 - 72 –...

  • Seite 73: Benutzeroberfläche Skin Ändern

    GigaBlue Box Benutzeroberfläche/Skin Skin Gehen Sie ins Menü und mit den Pfeiltasten ▲▼ ◄► Einstellungen/System/Benutzerobe rfläche/Skin mit OK Bestätigen Mit den Pfeiltasten ▲▼ ◄► Sie können Skin auswählen und mit der OK Taste übernehmen Wetter Öffnen Sie das Hauptmenü navigieren Sie mit den Pfeiltasten ▲▼...

  • Seite 74: Webbrowser Installieren

    Webbrowser GigaBlue Box Webbrowser installieren Starten Sie gehen Sie ins Menu Erweiterungen und drücken den Grünen Button. Abb.1. Die Plugininformationen werden geladen. Scrollen Sie im nächsten Fenster runter bis Extensionen und öffnen Sie den Ordner mit der OK Taste. Gehen sie nun bis auf Openopera Abb 2.

  • Seite 75: Webbrowser Navigieren

    Webbrowser GigaBlue Box Webbrowser navigieren Bitte schließen Sie über den USB Port ein Cordless Tastatur und Maus an. Sie können auch die Webbrowser mit der GB Fernbedienung bedienen dazu drücken Sie bitte MENÜ Taste Abb.2 Sie können Virtual Keyboard benutzen Abb.2...

  • Seite 76: Serversuche Automatisch

    Bedienung der GigaBlue Box Serversuche Automatisch GBipboxClient Plugin installieren Wenn Sie Ihre Box als Client Box benutzen Möchten bitte zuerst Gigablue Client Plugin Installieren. Erweiterungen und drücken den Grünen Button Die Plugininformationen werden geladen. Scrollen Sie im nächsten Fenster runter bis Extensionen und öffnen Sie den Ordner mit der OK Taste Gehen sie nun bis auf GBipboxClient.
  • Seite 77 Die Verbindung ist erfolgreich, bestätigen Sie die Auswahl mit OK und drücken die Grün Taste Server wird gespeichert und. Programliste wurde importiert. Abb.1. Nun ist Ihre GigaBlue Box für den ersten Start konfiguriert Abb.2. Mit OK schließen Sie die Installation ab Abb.1 Abb.2.

  • Seite 78: Fehlerbeseitigung

    Frontseite leuchtet und das Stromkabel nicht auf. angeschlossen ist und mit der Steckdose verbunden. Kein Signal. GigaBlue Box empfängt kein Überprüfen Sie das Antennenkabel Signal. ob es richtig angeschlossen ist. Falsche Tunerkonfiguration. Gehen Sie ins Tuner Menü und überprüfen Sie die Einstellungen.

  • Seite 79: Technische Daten

    Technische Daten Technische Daten SYSTEM & MEMORY Linux 751MHz FLASH 256MB SLC NAND 512MB DDR3-1600 • FRONT 1 x LED Dual Color , Green/Red 1 x IR 38KHz Buttorn 1 x BUTTON Standby/Power • REAR HDMI Out TYPE A HDMI 1.4 3 x 1 RCA Composite, Audio L, Audio R TYPE A...
  • Seite 80 Technische Daten Technische Daten Ergänzende Infos: Ausgang Digital: Ausgangspegel 0,5 V an 75 Ohm Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz SPDIF Ausgang optisch Ausgang Video: Ausgangspegel FBAS 1 V +/- 0.3 dB an 75 Ohm Video-Parameter: Eingangspegel FBAS 1 V +/- 0.3 dB an 75 Ohm Teletext Filterung entsprechend ETS 300 472 Standard TV-Scart: Ausgang: FBAS,RGB über OSD wählbar...
  • Seite 81 • Erweiterbar der Basisfunktionen über Plugins • Über das Web-Interface werden Streams der TV/Radio Sender an jeden PC der über Netzwerk mit der GigaBlue Box verbunden ist weiter gegeben • Webbrowser • UFScontrol – Plugin für IPhone und Android Smartphones •...

  • Seite 82: Eigene Notizen

    Eigene Notizen Notizen: - 82 -...

  • Seite 83: Garantiekarte

    GARANTIEKARTE Im Garantiefall wenden Sie sich bitte an den hier angegebenen Kundendienst. Sollte doch einmal ein Problem mit Ihrer GigaBlue HD Quad Plus auftreten laden Sie bitte unter http://www.gigablue.de den Servicebegleitschein herunter und füllen diesen komplett aus. und senden Sie diese mit dem defekten Gerät sowie unter Beifügung des originalen Kaufbelegs an folgende...
