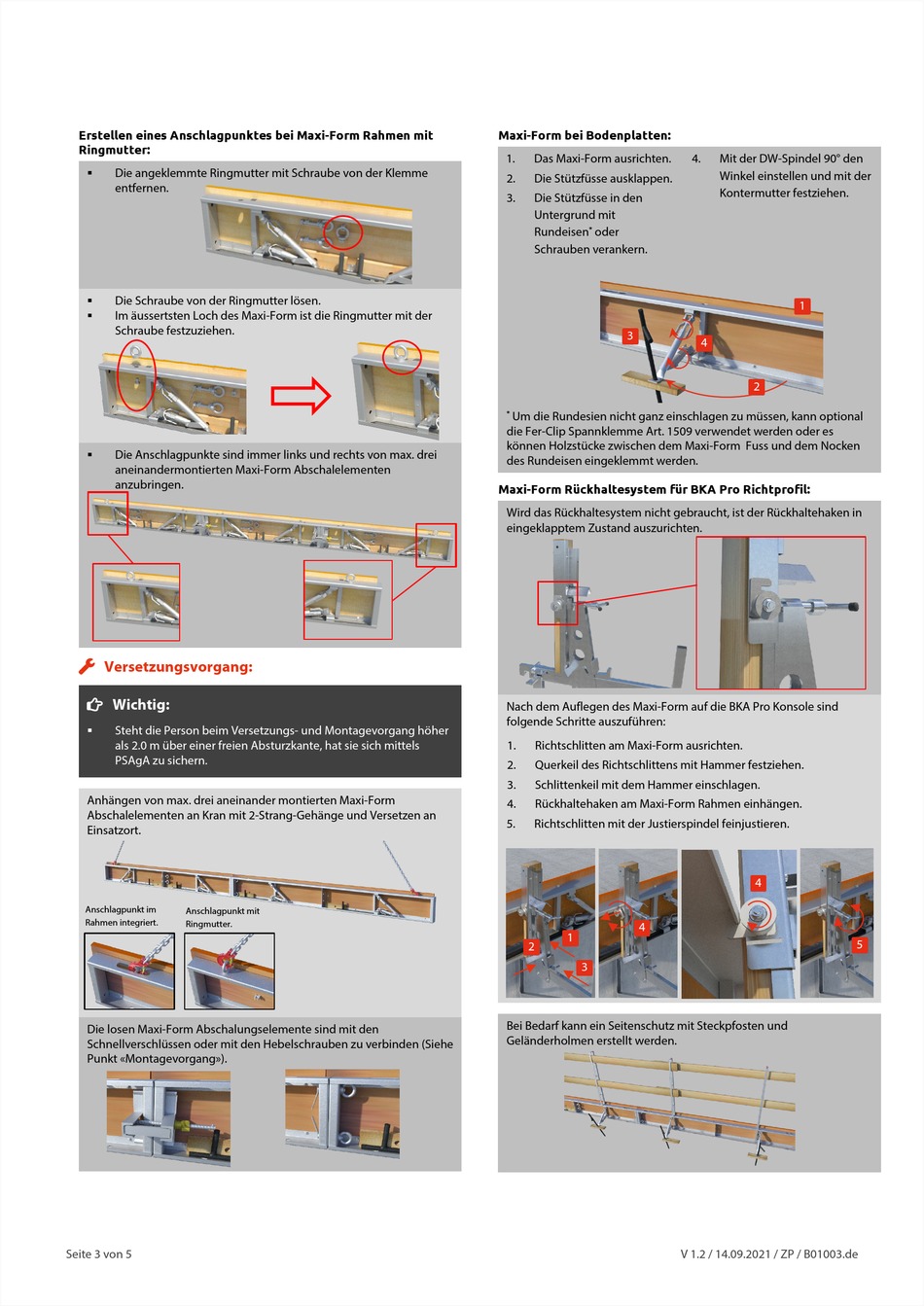

MBT Maxi-Form Aufbau- Und Verwendungsanleitung Seite 3

Erstellen eines Anschlagpunktes bei Maxi-Form Rahmen mit
Ringmutter:
 Die angeklemmte Ringmutter mit Schraube von der Klemme
entfernen.
Die Schraube von der Ringmutter lösen.

Im äussertsten Loch des Maxi-Form ist die Ringmutter mit der

Schraube festzuziehen.
Die Anschlagpunkte sind immer links und rechts von max. drei

aneinandermontierten Maxi-Form Abschalelementen
anzubringen.
Versetzungsvorgang:

 Wichtig:
Steht die Person beim Versetzungs- und Montagevorgang höher

als 2.0 m über einer freien Absturzkante, hat sie sich mittels
PSAgA zu sichern.
Anhängen von max. drei aneinander montierten Maxi-Form
Abschalelementen an Kran mit 2-Strang-Gehänge und Versetzen an
Einsatzort.
Anschlagpunkt im
Anschlagpunkt mit
Rahmen integriert.
Ringmutter.
Die losen Maxi-Form Abschalungselemente sind mit den
Schnellverschlüssen oder mit den Hebelschrauben zu verbinden (Siehe
Punkt «Montagevorgang»).
Seite 3 von 5
Maxi-Form bei Bodenplatten:
1. Das Maxi-Form ausrichten.
2. Die Stützfüsse ausklappen.
3. Die Stützfüsse in den
Untergrund mit
Rundeisen oder
*
Schrauben verankern.
3
* Um die Rundesien nicht ganz einschlagen zu müssen, kann optional
die Fer-Clip Spannklemme Art. 1509 verwendet werden oder es
können Holzstücke zwischen dem Maxi-Form Fuss und dem Nocken
des Rundeisen eingeklemmt werden.
Maxi-Form Rückhaltesystem für BKA Pro Richtprofil:
Wird das Rückhaltesystem nicht gebraucht, ist der Rückhaltehaken in
eingeklapptem Zustand auszurichten.
Nach dem Auflegen des Maxi-Form auf die BKA Pro Konsole sind
folgende Schritte auszuführen:
1. Richtschlitten am Maxi-Form ausrichten.
2. Querkeil des Richtschlittens mit Hammer festziehen.
3. Schlittenkeil mit dem Hammer einschlagen.
4. Rückhaltehaken am Maxi-Form Rahmen einhängen.
5. Richtschlitten mit der Justierspindel feinjustieren.
3
4
1
2
3
Bei Bedarf kann ein Seitenschutz mit Steckpfosten und
Geländerholmen erstellt werden.
4. Mit der DW-Spindel 90° den
Winkel einstellen und mit der
Kontermutter festziehen.
1
4
2
4
V 1.2 / 14.09.2021 / ZP / B01003.de
