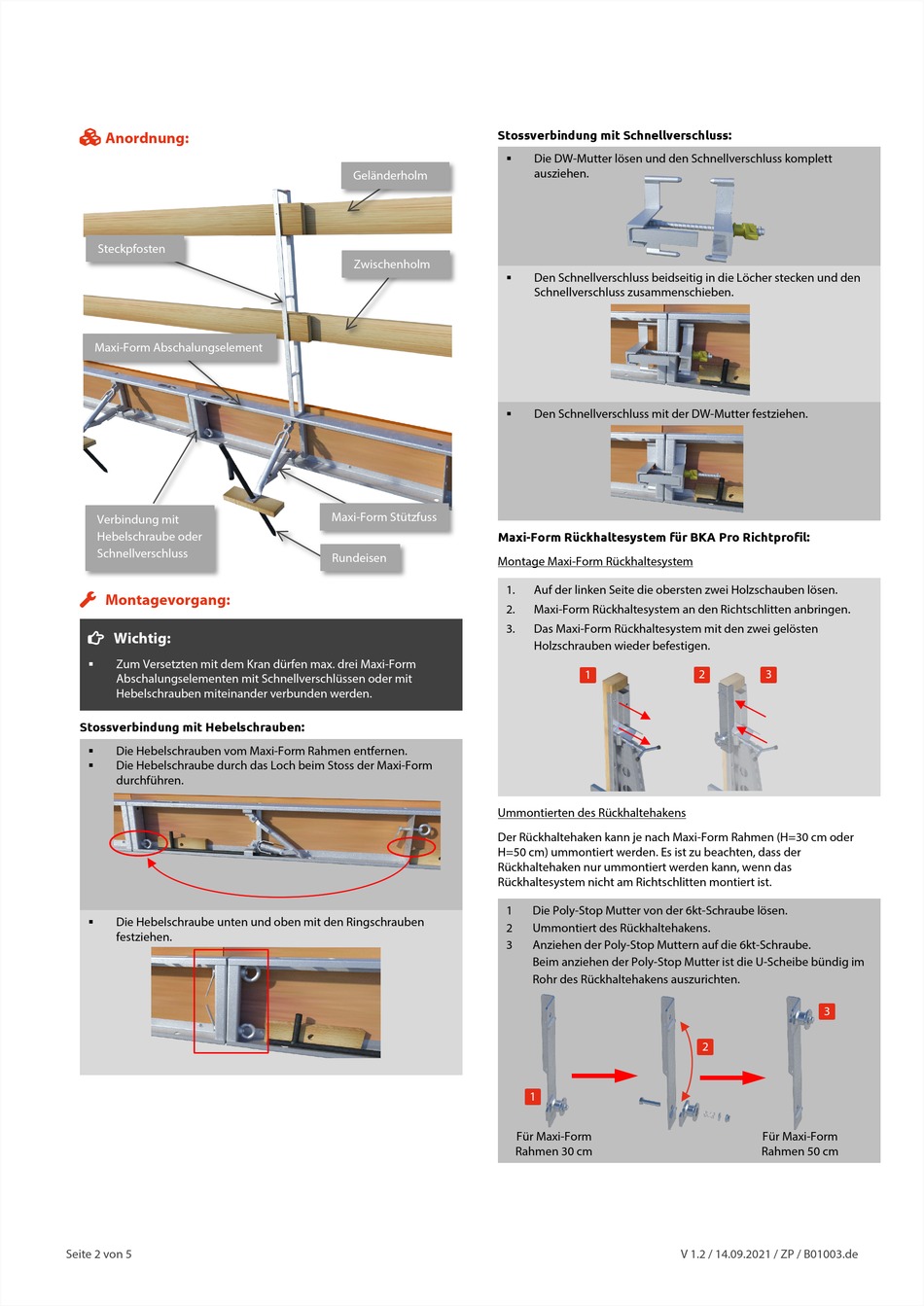

MBT Maxi-Form Aufbau- Und Verwendungsanleitung Seite 2

Anordnung:

Steckpfosten
Maxi-Form Abschalungselement
Verbindung mit
Hebelschraube oder
Schnellverschluss
Montagevorgang:

 Wichtig:
 Zum Versetzten mit dem Kran dürfen max. drei Maxi-Form
Abschalungselementen mit Schnellverschlüssen oder mit
Hebelschrauben miteinander verbunden werden.
Stossverbindung mit Hebelschrauben:
Die Hebelschrauben vom Maxi-Form Rahmen entfernen.

Die Hebelschraube durch das Loch beim Stoss der Maxi-Form

durchführen.
Die Hebelschraube unten und oben mit den Ringschrauben

festziehen.
Seite 2 von 5
Stossverbindung mit Schnellverschluss:
Geländerholm
Zwischenholm
Maxi-Form Stützfuss
Maxi-Form Rückhaltesystem für BKA Pro Richtprofil:
Rundeisen
Montage Maxi-Form Rückhaltesystem
Ummontierten des Rückhaltehakens
Der Rückhaltehaken kann je nach Maxi-Form Rahmen (H=30 cm oder
H=50 cm) ummontiert werden. Es ist zu beachten, dass der
Rückhaltehaken nur ummontiert werden kann, wenn das
Rückhaltesystem nicht am Richtschlitten montiert ist.
Die DW-Mutter lösen und den Schnellverschluss komplett

ausziehen.
Den Schnellverschluss beidseitig in die Löcher stecken und den

Schnellverschluss zusammenschieben.
Den Schnellverschluss mit der DW-Mutter festziehen.

1. Auf der linken Seite die obersten zwei Holzschauben lösen.
2. Maxi-Form Rückhaltesystem an den Richtschlitten anbringen.
3. Das Maxi-Form Rückhaltesystem mit den zwei gelösten
Holzschrauben wieder befestigen.
1
1 Die Poly-Stop Mutter von der 6kt-Schraube lösen.
2 Ummontiert des Rückhaltehakens.
3 Anziehen der Poly-Stop Muttern auf die 6kt-Schraube.
Beim anziehen der Poly-Stop Mutter ist die U-Scheibe bündig im
Rohr des Rückhaltehakens auszurichten.
1
Für Maxi-Form
Rahmen 30 cm
V 1.2 / 14.09.2021 / ZP / B01003.de
2 3
3
2
Für Maxi-Form
Rahmen 50 cm
