Konig & Meyer 12295 Bedienungsanleitung

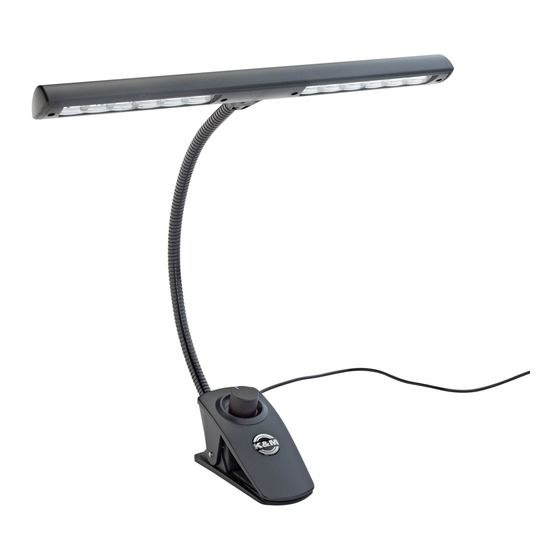

12295 Notenpultleuchte
1. Ausstattung & Abmessungen
Leuchten-
kopf
Schwanen-
hals
Drehknopf
-Ein/Aus
-Dimmer
Standfuß
Klammer
0-25 mm
3. Lampe platzieren
3.a an PLATTEN
3.a.1 3.a.2
Klammer drücken und über ...bis die Platte am unteren
die Notenpult- oder sonstige Anschlag der Klammer
Platte (max.25mm) schieben... innen anstößt
4. Licht: Schalten und Regeln
Der Drehknopf auf der Klammer des Standfußes dient als:
-EIN-/AUS-Schalter und -Helligkeisregler (Dimmer)
4.a
LICHT AUS
- Drehknopf am Anschlag
- (gegen den Uhrzeigersinn)
4.b
LICHT EIN
- Drehknopf überwindet
- einen Wiederstand (~40º)
4.c
HELLIGKEIT REGELN
- Drehknopf so weit drehen
- wie gewünscht (stufenlos)
4.d
MAX. HELLIGKEIT
- Drehknopf im Uhrzeigersinn
- bis zur Endstellung drehen
12 (2 x 6)
Leuchtdioden
Batterie-
fach
(3 x AA)
3.b.1
Klammer drücken und über
die mittige platzierte Lyra
des Notenkopfes schieben...
2. Batterien/Akkus einsetzen oder wechseln
2.a
Batteriefachdeckel entriegeln:
Deckel zunächst mit dem
Daumen (ca. 6mm) in Richtung
des Pfeiles schieben.
2.d
Deckel wieder auflegen
3.b an K&M-NOTENKÖPFEN
3.b.2
...bis die Platte am
oberen Anschlag
innen anstößt
5. Leuchtenkopf einstellen
2.c
Drei Batterien (AA-1,5V) bzw.
2.b Akkus (AA-1,2V) einlegen;
Entriegelten Deckel abheben (bitte Polung +/- beachten)
2.e
Deckel mit dem Daumen ge- 2.f
gen die Öffnung schieben - bis Nach dem hörbaren Einrasten
die beiden Haken einrasten des Deckels Festsitz prüfen
3.c auf TISCHEN
3.c und ABLAGEN
3.c.1
Lampenfuß auf
eine ebene
3.c.2
Unterlage stellen.
Vier Auflagepunkte Für die optimale Balance ggf.
den Schwanenhals mitsamt
sorgen für einen
wackelfreien Stand Leuchtkopf etwas korrigieren
Durch den hochflexiblen Schwanenhals kann der
Lichtkegel im Handumdrehen in wirklich jede gewünschte
Position gebracht werden - und hält diese auch auf Dauer.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12295-000-55 3/18
