SPALTLAMPE RSL 5000 von RODENSTOCK
Es darf nur ein für Krankenhäuser geeignetes Dreileiter-Stromversorgungskabel
verwendet werden. Für die USA und Kanada: Abnehmbarer
Stromversorgungskabelsatz, UL-gelistet, Typ SJE, SJT oder SJO, Dreileiter, nicht
kleiner als 18 AWG. Stecker, Kabel und Erdungskabelanschluss der Buchse müssen
sich in einwandfreiem Zustand befinden.

5.3 EINBAU VON APPLANATIONSTONOMETERN, T-TYP UND R-TYP

Rodenstock Applanationstonometer (T-TYP)

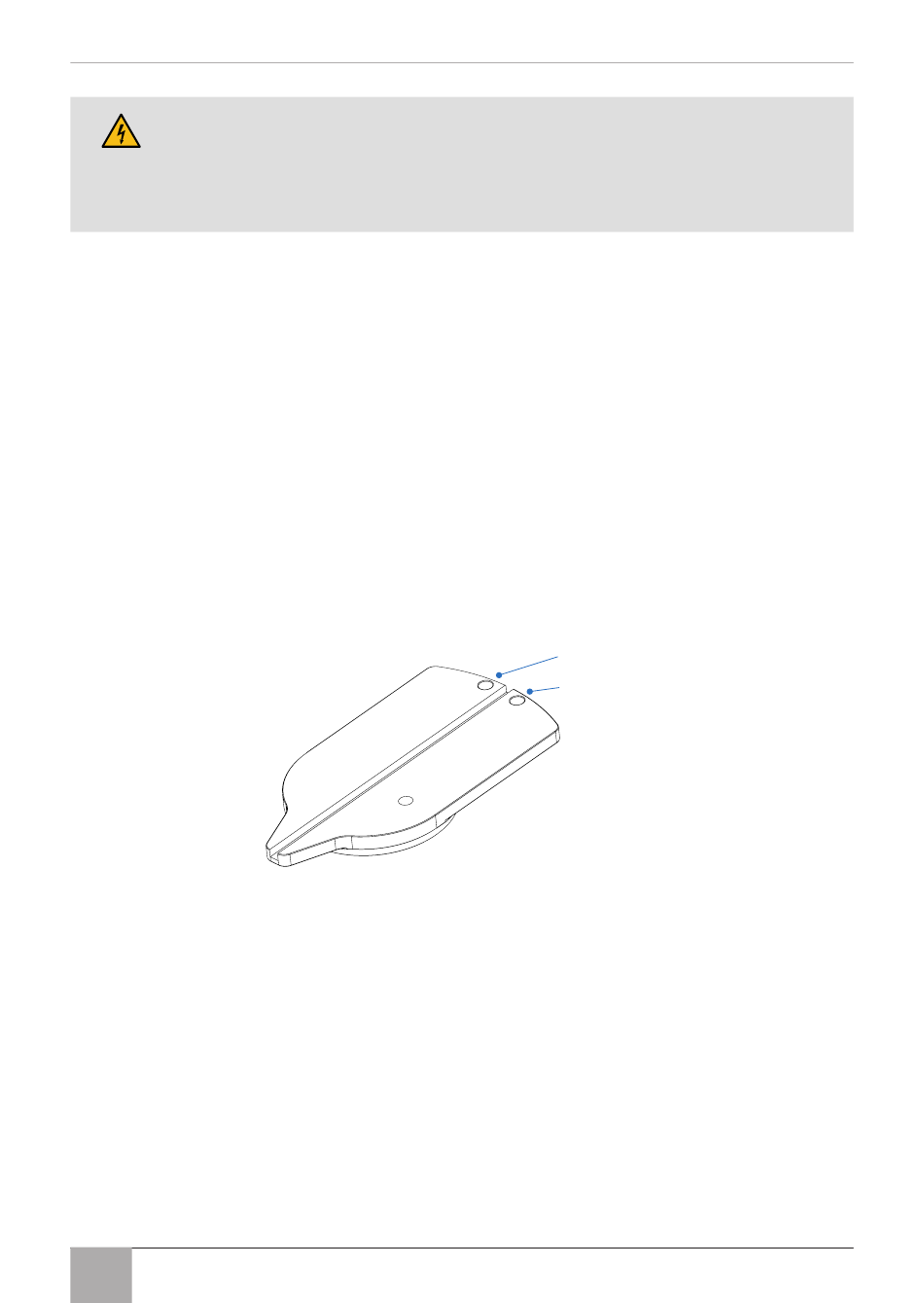

1. Führungsplatte im Tonometer-/Prüfstangen-Halterungsloch an der Spaltlampe positionieren.
2. Tonometer aus der Verpackung heben und montieren, indem der Stift an seiner Basis in eine der
beiden möglichen Öffnungen (für das rechte oder linke Auge) auf der horizontalen Führungsplatte
über der Spaltlampenachse eingesetzt wird. Diese Positionen stehen im Zusammenhang mit der
Mikroskop-Optik und die Beobachtung kann entweder durch das rechte oder das linke Okular
erfolgen.
Das Tonometer gleitet leicht auf die Stützplatte; die Stabilität wird durch die Arretierstifte
gewährleistet.
3. Um ein möglichst klares und reflexionsfreies Bild zu erhalten, sollte der Winkel zwischen der
Beleuchtung und dem Mikroskop etwa 60° betragen und die Spaltblende ganz geöffnet sein.
4. Bei Nichtgebrauch ist das Tonometer von der Spaltlampe zu entfernen und sicher wieder in die
Verpackung zu legen oder an einem geeigneten Ort aufzubewahren.
Applanationstonometer „Rodenstock Fixed" (R-TYP)
Dieses Instrument ist für Anwender bestimmt, die wünschen, dass das Tonometer permanent an der
Spaltlampe fixiert ist.
5. Die Platte für das Tonometer mithilfe der Befestigungsschraube an den Mikroskopkörper montieren.
6. Das Tonometer an die Montagesäule montieren.
7. Das Tonometer bei der Untersuchung vorwärts vor das Mikroskop schwenken. Eine Raststellung
gewährleistet die exakte Zentrierung des Prismas zum linken Objektiv.
8. Um ein möglichst klares und reflexionsfreies Bild zu erhalten, sollte der Winkel zwischen der
Beleuchtung und dem Mikroskop etwa 60° betragen und die Spaltblende ganz geöffnet sein.
9. Bei Nichtgebrauch ist das Instrument zurückzuschwenken und in einer Raststellung rechts am
Mikroskop zu sichern.
DE
Rechtes Auge
Linkes Auge
