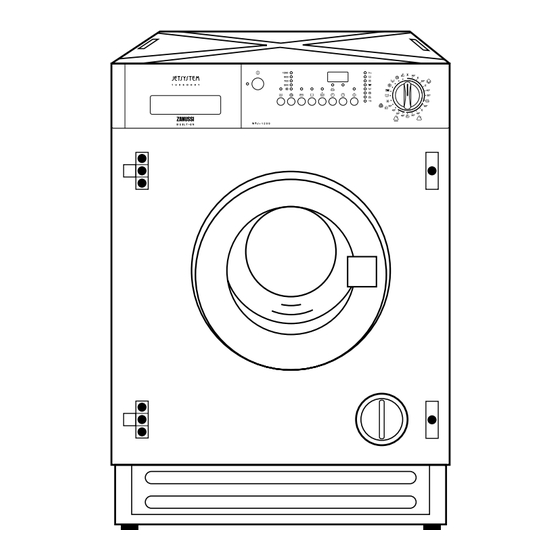

- Seite 1 LAVANTE-SECHANTE WAS- EN DROOGAUTOMAAT WASCH-TROCKENAUTOMAT WIJ 1209 NOTICE D’UTILISATION GEBRUIKSAANWIJZING GEBRAUCHSANWEISUNG 132999680...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Transportschaden Vergewissern Sie sich nach dem Auspacken zunächst, daß...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise 67-68 Internationale Pflegekennzeichen 89 Entsorgung Programmübersicht 90-92 Waschprogramme Umwelttips Sonderprogramme Trocknungsprogramme Technische Daten Pflege und Wartung Installation Äußere Reinigung Entfernen der Transportsicherung Reinigung der Waschmittelschublade Aufstellung und Nivellierung Reinigung des Wassereinlaufsiebes Kaltwasseranschluß Einfülltür Wasserablauf Reinigung des Flusensiebes Elektrischer Anschluß... -
Seite 4: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. Allgemeine Sicherheit Gebrauch Reparaturen an Elektrogeräten dürfen nur von Benutzen Sie das Gerät nur zum Waschen und Fachkräften durchgeführt werden. Durch Trocknen von haushaltsüblicher Wäsche. -
Seite 5: Sicherheit Von Kindern
Sicherheit von Kindern Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Kinder können Gefahren, die im Umgang mit Türschloß, schneiden Sie die elektrische Elektrogeräten liegen, oft nicht erkennen. Sorgen Zuleitung ab und beseitigen Sie den Stecker mit Sie deshalb für die notwendige Aufsicht während der Restleitung. -
Seite 6: Technische Daten
Technische Daten Abmessungen Höhe 82 cm Breite 60 cm Tiefe 54 cm Fassungsvermögen (Trockenwäsche): Waschen Trocknen – Koch- u. Buntwäsche 4,5 kg 2,25 kg – Pflegeleicht 2 ,0kg – Feinwäsche – Wolle Schleuderdrehzahl (max.) 1200 U/min Spannung 220-230 V/50 Hz Absicherung 10 A Gesamtanschlußwert... -
Seite 7: Installation
Installation Entfernen der Transportsicherung 5. Bringen Sie das untere Paneel wieder an und schrauben Sie es durch die 4 mit den Scharnieren mitgelieferten Schrauben bzw. durch Vor der Installation müssen Sie die die vorher entnommene Schraube wieder an. Transportsicherungen entfernen. Gehen Sie wie folgt vor: 1. -
Seite 8: Kaltwasseranschluß
Wasserablauf Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Der Ablaufschlauch kann wie folgt positioniert Materialien ausgeglichen werden! werden: 1. Über den Waschbeckenrand mit Hilfe des Kaltwasseranschluß beiliegenden Krümmers. Wichtig ist, daß der Schlauch durch das schnelle Ausfließen des Zum Kaltwasseranschluß... -
Seite 9: Elektrischer Anschluß
Elektrischer Anschluß Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlußwert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Die elektrische Sicherheit des Gërates ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist. -
Seite 10: Einbau
Einbau-Anweisungen b) Scharniere Damit die Scharniere an der Tür befestigt werden Dieses Gerät kann unter einer Arbeitsfläche oder können, müssen an der Türinnenseite zwei Löcher zwischen den Küchenmöbeln eingebaut werden. (35 mm Ø, 14 mm tief) gebohrt werden. Die Nischenmaße sind aus der Abbildung “A” ersichtlich. - Seite 11 d) Gegenmagnet (6) Ein Magnetverschluß hält die Tür geschlossen. Damit dieser funktioniert, muß an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gummiring) angeschraubt werden (6 - Abb. B). Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D). P0984 Türanschlagwechsel Falls ein Wechsel des Türanschlags nach rechts...
-
Seite 12: Ihr Neuer Wasch-Trockenautomat
Ihr neuer Wasch-Trockenautomat Ihr neuer Wasch-Trockenautomat erfüllt alle Die Zeit-Vorwahl erlaubt eine Verschiebung der Anforderungen moderner Wäschepflege: dank dem Ausführung des Waschprogrammes auf einen neuen Jet Waschsystem wird wäschegerechtes und günstigen Zeitpunkt, um beispielsweise in Ihrem umweltschonendes Waschen mit großen Wohngebiet vorgesehene Nachtstromtarife Einsparungen von Wasser, Waschmittel und Energie ausnutzen zu können. -
Seite 13: Gebrauch
Gebrauch Bedienblende 1 Betriebskontrollampe 4 Taste “Schleuderwahl” Sie leuchtet beim Einschalten des Gerätes auf und Durch Drücken der Taste kann die max. erlischt beim erneuten Drücken der EIN/AUS- Schleuderdrehzahl, die für das entsprechende Taste Waschprogramm vorgegeben ist, reduziert werden oder 2 Taste EIN/AUS der Schleudergang kann im Bereich “Pflegeleicht”, “Feinwäsche”... -
Seite 14: Multidisplay
Die Funktion kann im “Wolleprogramm” und im 9 Taste “STARTZEIT-VORWAHL” “Sparprogramm” 60°E nicht zugewählt werden. Zu benutzen für leicht verschmutzte Wäsche. Mittels dieser Taste kann der Programmbeginn von 1 bis max. 24 Stunden verschoben werden. 6 Taste Dies ermöglicht das Waschen bei günstigen “SPÜLSTOP”... - Seite 15 Nach dem Start des Geräts wird die angezeigte Programm-Löschung Restzeit in Minutenschritten zurückgezählt. Befindet sich der Programmwähler auf Position “X” bevor ein Programm eingestellt wird, so werden im Startzeit-Vorwahl Display 3 Striche angezeigt. Der verzögerte Start (max. 24 Stunden), der mit der Taste eingestellt wurde, wird im Display nur 4 Sekunden lang angezeigt.
-
Seite 16: Programmablaufanzeige
Abpumpen/Schleudern Programmende Durch Drücken der Taste wird Am Ende des Programmes erscheint eine blinkende Null im Display. Die Einfülltür kann geöffnet werden. im Programm “EINWEICHEN” das Wasser abgepumpt, bei Programmen mit Spülstop das Wasser abgepumpt und ein Endschleudergang durchgeführt. 12 Programmablaufanzeige Beim Wählen des Programmes zeigt die Programmablaufanzeige an, aus welchen Programmabschnitten sich der Waschgang... -
Seite 17: Programm-Hinweise
13 Programmwähler Bleibt die Wäsche im Wasser liegen, so wird nach 18 Stunden das Wasser automatisch abgepumpt. Die Maschine hat verschiedene Programmbereiche: Nach dem Abpumpen des Wassers muß der Koch- und Buntwäsche Programmwähler auf “X” gedreht werden: nun kann Pflegeleicht das Waschprogramm gewählt werden. -
Seite 18: Tips Zum Waschen
Wäschefüllmengen Tips zum Waschen Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen. Wäsche sortieren und vorbehandeln Faustregeln: Beachten Sie die Pflegekennzeichen in den Baumwolle, Leinen: volle Trommel, aber nicht Wäschestücken und die Waschanweisung der überladen. Hersteller. Synthetiks: Trommel nicht mehr als 1/2 füllen. Sortieren Sie die Wäsche nach: Feinwäsche u. -
Seite 19: Wasch- Und Veredelungsmittel
Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. – Flüssige Waschmittel, vorzugsweise für Vorsicht bei älteren Rostflecken, weil das Zellulose- Waschprogramme mit niedrigen gefüge dann bereits angegriffen ist und das Gewebe Waschtemperaturen (max. 60°C) für alle zur Lochbildung neigt. Textilarten oder speziell nur für Wolle. Stockflecken: Mit Chlorbleichlauge behandeln, gut –... -
Seite 20: Entfärben Von Textilien
Färben von Textilien Färben in Ihrem Waschautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten: Nur Färbemittel benutzen, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind. Angaben der Färbemittelhersteller befolgen. Waschprogramm wählen, das der optimalen Färbetemperatur entspricht. Wäschemenge max. 1,5 kg. Achtung: Nach jedem Färben muß... -
Seite 21: Tips Zum Trocknen
Pflegesymbole Tips zum Trocknen Prüfen Sie sorgfältig, ob die Textilien zum Trocknen im Wasch- Trockenautomaten geeignet sind. Einen Der Wasch- Trockenautomat arbeitet nach dem Hinweis hierauf finden Sie auf dem Kondensationsverfahren. Deshalb muß auch beim Pflegekennzeichen-Etikett. Trocknen der Wasserhahn geöffnet sein und der Folgende Symbole sind für das Trocknen von Ablaufschlauch in ein Wasch- oder anderes Bedeutung:... -
Seite 22: Waschgang Durchführen
4. Einschalten der Maschine Waschgang durchführen Die EIN/AUS-Taste drücken, um die Maschine Wir raten Ihnen, zur Reinigung von Trommel und einzuschalten; die Betriebskontrollampe leuchtet Bottich einen Kochwaschgang ohne Wäsche auf. durchzuführen. Füllen Sie bitte1/2 Meßbecher Befindet sich der Programmwähler auf X, werden 3 Waschmittel in das Fach der Waschmittel- blinkende Striche im Display angezeigt. - Seite 23 7. Eventuelle Wahl der Option 9. Das Programm starten VORWÄSCHE , EXTRA Die START/PAUSE-Taste drücken, um das eingestellte Programm zu starten: die entsprechende SPÜLEN SPÜLSTOP oder Lampe blinkt nicht mehr und die Lampe der jeweils KURZ durchgeführten Programmphase bleibt Die entsprechende Kontrollampe leuchtet. eingeschaltet.
-
Seite 24: Türöffnung Während Eines Laufenden Programmes
13. Türöffnung während eines 14. Programmende laufenden Programmes Die Maschine bleibt automatisch stehen. Die Maschine auf PAUSE stellen (die START/ Wurde die Option SPÜLSTOP gewählt, so blinkt PAUSE-Taste drücken). die Lampe der START/PAUSE-Taste und eine Null leuchtet im Display. Das Wasser abpumpen, bevor Die Tür kann geöffnet werden, wenn folgende die Tür geöffnet wird. -
Seite 25: Trockengang Durchführen
Trockengang durchführen Waschen und Trocknen durchgehend Nur Trocknen (NON-STOP-Betrieb) Beladung: - Koch-/Buntwäsche max. 2,25 kg Die Trockenzeit muß bereits bei Einstellung des - Pflegeleicht max. 1,5 kg Waschprogrammes gewählt werden. Während der Trocknung muß der Wasserhahn Die eingestellte Trockenzeit kann während des geöffnet bzw. -
Seite 26: Internationale Pflegekennzeichen
Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- gang gang gang gang gang gang gang gang Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. -
Seite 27: Programmübersicht
Programmübersicht WASCHPROGRAMME Wäsche- Verbrauchswerte* Temperatur/ Zusatzfunktion Textilien menge Strom Wasser Zeit Sektor über Tasten max. Liter Min. Kochwäsche, z.B. normal VORWÄSCHE verschmutzte 95° KURZ 4,5 kg Berufswäsche, Bett-, Tisch- SPÜLSTOP und Unterwäsche, EXTRA-SPÜLEN Handtücher SCHLEUDERN Spar-Kochwäsche, z.B. VORWÄSCHE kurzzeitig benutzte SPÜLSTOP 4,5 kg 1,15... -
Seite 28: Sonderprogramme
Programmübersicht SONDERPROGRAMME Verbrauchswerte* Wäsche- Programm- Programm- Zusatzfunktion Programm menge Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter Min. Einweichen 30°C Spülstop. Für stark Zum Abpumpen: verschmutzte START/PAUSE-Taste 4,5 kg 0,25 Textilien, außer drücken. Einweichen Nach 18 Stunden Wolle. Einweichen wird automatisch abgepumpt Handgewasche- ne Textilien... -
Seite 29: Trocknungsprogramme
Programmübersicht TROCKNUNGSPROGRAMME Schleuder- Trockengrad Wäscheart Wäschemenge Trockenzeit drehzahl max. Min. U/Min. Dicke und 110-120 2,25 kg mehrlagige Textilien, 1200 95-105 Extra die durchgetrocknet trocken werden sollen (z.B. 65-75 Frottierwäsche, 1 kg Bademäntel) 1200 55-65 100-110 Textilien 2,25 kg gleichmäßiger Dicke, 1200 85-95 die durchgetrocknet... -
Seite 30: Pflege Und Wartung
Pflege und Wartung Schließen Sie den Wasserhahn. Schrauben Sie den For jeder Wartungsarbeit den Netzstecker aus Wasserzulaufschlauch vom Hahn ab. Reinigen Sie der Steckdose ziehen. das Sieb mit einer Zahnbürste. Schrauben Sie dann den Schlauch am Wasserhahn Äußere Reinigung wieder fest an. Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. -
Seite 31: Notentleerung
Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben. P0040 P0039 Notentleerung Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor: Netzstecker aus der Steckdose ziehen. Wasserhahn schließen. Abkühlung der evtl. aufgeheizten Lauge abwarten. Gefäß, Schüssel o.ä. für das Restwasser unterstellen. -
Seite 32: Behebung Kleiner Funktionsstörungen
Behebung kleiner Funktionsstörungen Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Während des Betriebs der Maschine kann die Lampe der Start/Pause - Taste bzw. ein Code blinken: Störung im Wasserzulauf Störung im Wasserablauf E40: Türe geöffnet Nachdem die Ursachen behoben wurden, die START/PAUSE-Taste drücken, um das unterbrochene Programm fortzusetzen. - Seite 33 Störungen Mögliche Ursachen Die Einfülltür läßt sich nicht Ist ein Programm in Betrieb? öffnen: Die Maschine befindet sich in der Heiz- oder Trocknungsphase bzw. der Wasserstand in der Maschine geht über den unteren Bereich der Türe hinaus. Das Schleudern beginnt Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung verzögert bzw.
- Seite 34 Störungen Mögliche Ursachen Die Maschine trocknet nicht: Ist die Trocknungszeit gewählt worden? Ist der Wasserhahn geöffnet? (E10) Ist das Flusensieb verstopft? (E20) Ist die Maschine übermäßig gefüllt worden? Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.
