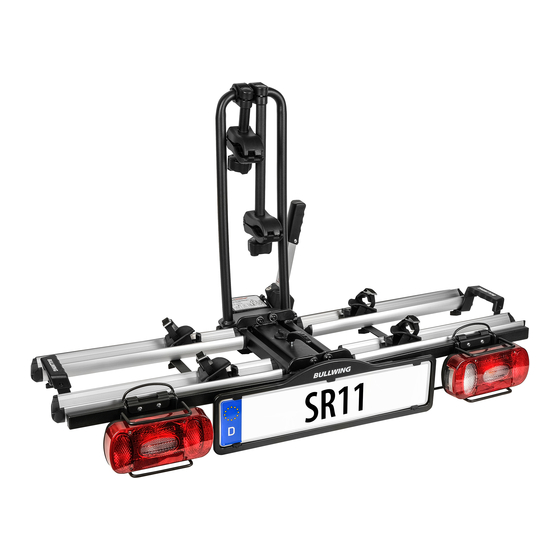

- Seite 1 Fahrradträger SR11 Bicycle carrier SR11 Art.-Nr.: 11585ON Fahrradträger SR11 Bedienungsanleitung ....2 Item no. 11585ON Bicycle carrier SR11 Operating instructions ....17 © EAL GmbH, 11585ON, 09. 2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Angaben zu dieser Gebrauchsanleitung ______________________________________________________________3 Vorwort_________________________________________________________________________________3 Pflichten im Umgang mit dieser Gebrauchsanleitung _____________________________________________________3 Bestimmungsgemäßer Gebrauch _________________________________________________________________3 Erläuterung zu den Sicherheitshinweisen _____________________________________________________________3 Lieferumfang _____________________________________________________________________________4 Technische Daten ___________________________________________________________________________4 Kupplungsvoraussetzungen _____________________________________________________________________4 Sicherheitshinweise _________________________________________________________________________5 Vor der ersten Inbetriebnahme ___________________________________________________________________6 Montage des Kennzeichens am Fahrradträger __________________________________________________________6 Montage des Bügels am Fahrradträger ______________________________________________________________6 Montage und Benutzung ______________________________________________________________________7 Montage des Fahrradträgers an der Anhängerkupplung ____________________________________________________7... -
Seite 3: Angaben Zu Dieser Gebrauchsanleitung
Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden. Bestimmungsgemäßer Gebrauch HINWEIS Der Fahrradträger SR11 dient dem Transport von bis zu drei Sonstige Hinweise: Fahrrädern. Er darf ausschließlich an Anhängerkupplungen Nützlicher Tipp. Erleichtert die Bedienung oder montiert werden, die die Voraussetzungen erfüllen, die im... -
Seite 4: Lieferumfang
Lieferumfang / Technische Daten / Kupplungsvoraussetzungen Lieferumfang Kupplungsvoraussetzungen Die Anhängerkupplung muss bauartgenehmigt sein. Kugel und Kugelstange müssen einteilig geschmiedet sein. Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguß GGG52 oder besserer Güte. Nicht geeignete Kugelstangen aus GGG40. Der D-Wert der Kupplungskugel muss mindestens 7,6 kN betragen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise WARNUNG! Personen- oder Sachschaden durch nicht Befolgen Sie die Montageanweisung genau. Wenn Sie die komplett montierten Fahrradträger. Anweisungen nicht befolgen, kann das zu Personen- und Die beweglichen Teile des Fahrradträgers stellen im Sachschäden führen. nicht fertig montierten Zustand eine Gefahrenquelle Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren dar. -
Seite 6: Vor Der Ersten Inbetriebnahme
Montage des Kennzeichens am Fahrradträger Vor der ersten Inbetriebnahme Montage und Benutzung Montage des Fahrradträgers an der Montage des Kennzeichens am Anhängerkupplung Fahrradträger Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an. WARNUNG! Personen- oder Sachschaden durch beschädigten Fahrradträger. -
Seite 7: Montage Des Fahrradträgers An Der Anhängerkupplung
Montage des Fahrradträgers an der Anhängerkupplung WARNUNG! Personen- oder Sachschaden durch unge- sicherten Fahrradträger. Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen. Schließen Sie den Fahrradträger ab. Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben. - Seite 8 Montage des Fahrradträgers an der Anhängerkupplung...
-
Seite 9: Fahrräder Befestigen
Fahrräder befestigen Fahrräder befestigen ACHTUNG! Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen. Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z. B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus. - Seite 10 Fahrräder befestigen...
- Seite 11 Fahrräder befestigen WARNUNG! Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurt kann zu Unfällen führen. Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 6, Abschnitt „Fahrräder montieren“). Überprüfen Sie vor jedem Fahrtantritt, ob der verwendete Gurt unbeschädigt und unverschlissen ist.
-
Seite 12: Transport Von E-Bikes
Fahrradträger kippen Transport von E-Bikes Beim Transport von E-Bikes darf die Nutzlast des Fahrradträgers und die maximale Tragkraft jeder einzelnen Fahrradschiene nicht überschritten werden. Befestigen Sie E-Bikes nur auf den Fahrradschienen 1 und 2, siehe Bild. Maximale Tragkraft der Fahrradschienen: Schiene 1: 30 kg Schiene 2: 30 kg VORSICHT! -
Seite 13: Demontage Des Fahrradträgers
Demontage / Reinigung und Pflege / Wartung Tragen des Fahrradträgers ohne Transporttasche WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich. Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen. Verstauen des Fahrradträgers in der Klappen Sie den Träger vor der Fahrt hoch. -
Seite 14: Wartung
Nachstellen des Schnellverschlusses / Entsorgung / Kontakt Wartung Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß. Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden. Für den Austausch der Teile wenden Sie sich bitte an unseren Kundenservice. Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen. -
Seite 15: Übersicht Ersatzteile - Explosionszeichnung
Übersicht Ersatzteile – Explosionszeichnung... - Seite 32 the n t gen ati EAL GmbH +49 (0)202 42 92 83 0 info@eal-vertrieb.com Otto-Hausmann-Ring 107 +49 (0) 202 42 92 83 – 160 www.eal-vertrieb.com 42115 Wuppertal, Deutschland...
