Seneca R203 Installationshandbuch Seite 6

ELEKTRISCHE ANSCHLÜSSE
Die Installation dieses Gerätes muss von qualifiziertem Personal vorgenommen werden.
Sicherstellen, dass die Daten auf dem Typenschild des Gerätes (Messspannung, Versorgungsspannung Nebenschaltungen,
Messstrom, Frequenz) denen des Netzes entsprechen, an dass das Instrument angeschlossen wird. Bei den Verkabelungen das
Einsetzschema genau einhalten; eine Ungenauigkeit der Anschlüsse führt zu falschen Messungen oder Beschädigungen des
Instrumentes. Nach dem Anschließen des Instrumentes die Installation durch die Konfigurierung des Geräts abschließen.
Die Erdung der Transformator-Sensoren ist mit negativem Kabelanschluss möglich.
Die Messung des Stroms ist nur mit Stromtransformatoren möglich.
Es ist ratsam, eine verzögerte 1-A-Sicherung wie in den folgenden Diagrammen dargestellt einzusetzen.

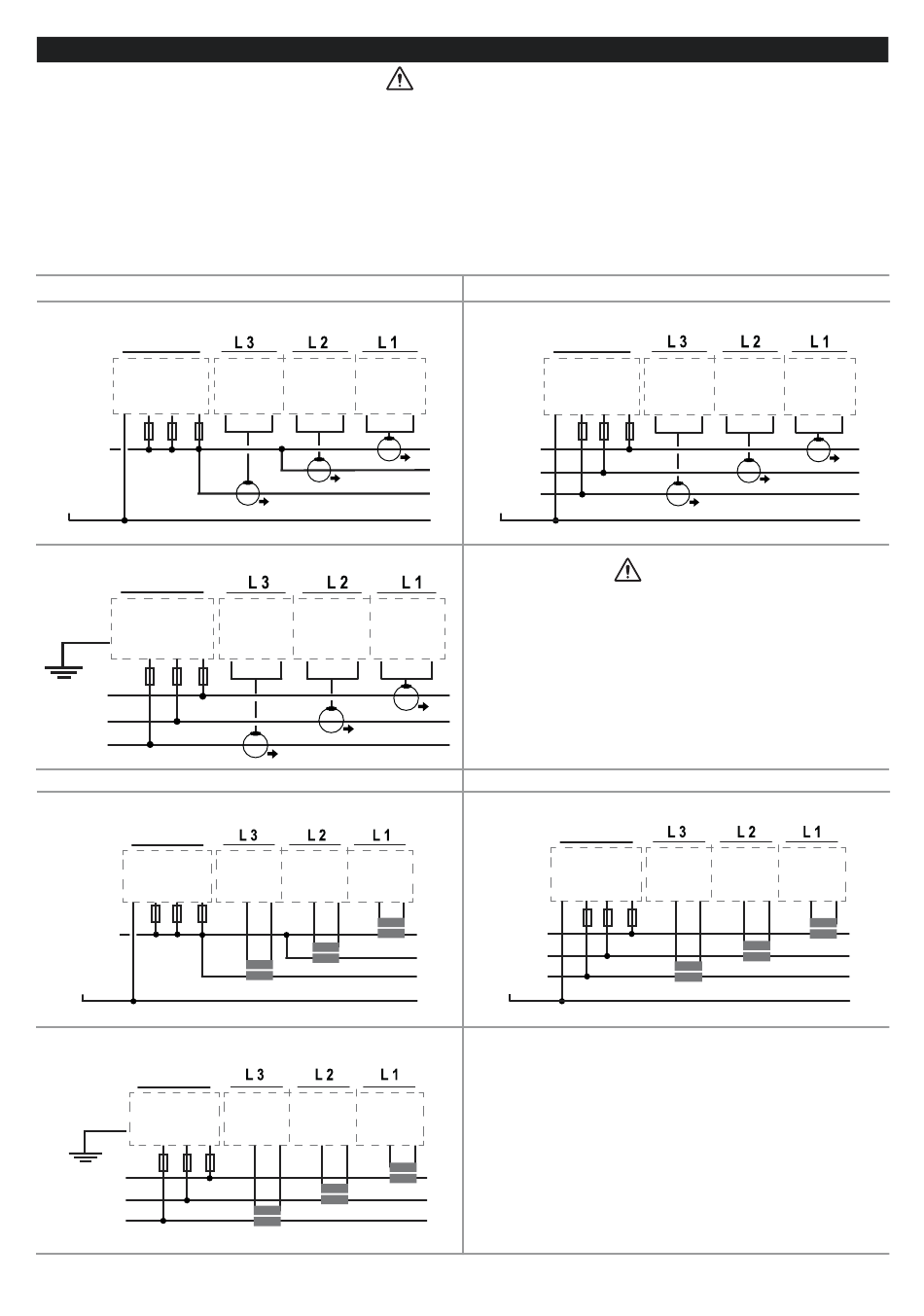

ANSCHLÜSSE FÜR ROGOWSKI-SENSOREN
EINPHASIG (mit Lastverteilung)
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
N
DREIPHASIG: 3 Leiter
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
ANSCHLÜSSE FÜR STROMAUSGANG TA
EINPHASIG (mit Lastverteilung)
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
N
DREIPHASIG: 3 Leiter
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
MI00551-8-DE
+U +I - +U +I - +U +I -
+U +I - +U +I - +U +I -
+U +I - +U +I - +U +I -
S1/k S1/k S1/k
P1/k
P1/k
P1/k
+U +I - +U +I - +U +I -
S1/k
S1/k S1/k
P1/k
P1/k
P1/k
INSTALLATIONSHANDBUCH
ACHTUNG
DREIPHASIG: 4 Leiter
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
N
Die Eingänge für Rogowski-Sensoren sind invertierend.
Für die elektrischen Anschlüsse siehe Handbuch
Rogowski-Sensoren manuell.
DREIPHASIG: 4 Leiter
Volt. Input
N L3 L2 L1
43 44 45 46 47 48 49 50 51 52 53 54 55
L1
L2
L3
N
+U +I - +U +I - +U +I -
ACHTUNG
+U +I - +U +I - +U +I -
S1/k S1/k S1/k
P1/k
P1/k
P1/k
6/8
