ROGOWSKI-SENSOR

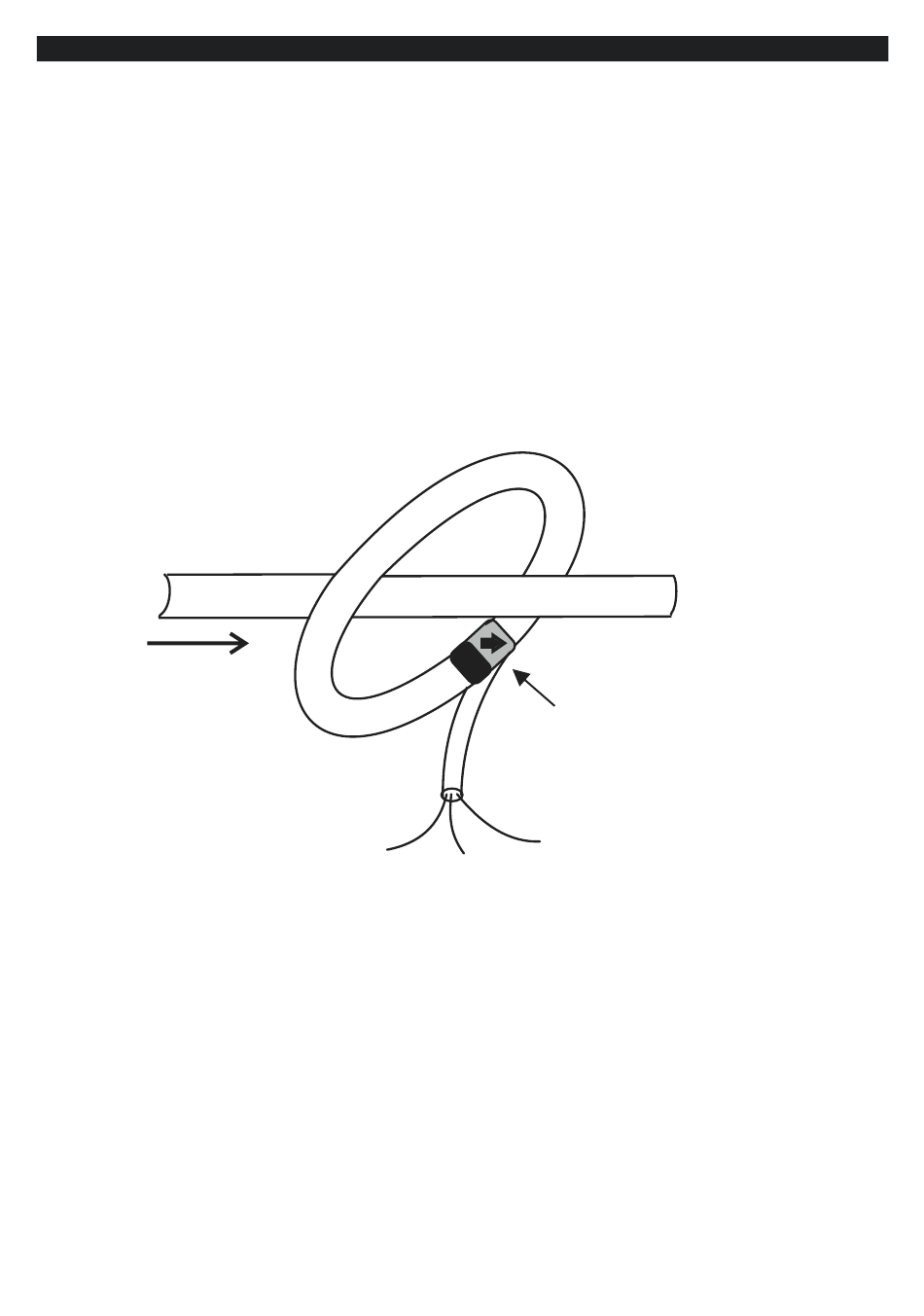

Der Rogowski-Sensor ist ein ringförmiges Gerät für die Messung von impulsiven oder komplexen AC-Wellenformen.
Zur korrekten Anwendung:
- den Ring so um den Leiter wickeln, dass das Pfeilsymbol auf dem Ring in Richtung des Stroms des Leiters ausge-
richtet ist
- sicherstellen, dass die Anschlüsse korrekt ausgeführt worden sind
- für eine präzisere Messung muss sich das leitende Kabel im Zentrum des Rings befinden
- für eine korrekte Messung den Rogowski-Sensor tarieren, indem der Tarierungskoeffizient in den entsprechenden
Modbus-Register eingetragen wird (siehe Benutzerhandbuch).
Beispiel: Wenn der Sensor eine Charakteristik 90 mV / 1.000 A aufweist, im Tarierungsregister, der der Phase ent-
spricht, in der der Rogowski-Sensor angewendet wird, den folgenden Wert eintragen: 1000 /(90· 10).
ANMERKUNG ZUR PRÄZISION: Das Produkt weist eine Nominalpräzision von 0,5 % auf. Die Gesamtpräzision ist
die Summe der Präzision des Geräts und der Präzision des daran angeschlossenen Rogowski-Sensors.
Richtung des Stroms im
Leiter
MI00551-8-DE
LEITER (+)
INSTALLATIONSHANDBUCH
KABEL PHASENLEITER
ABSCHIRMUNG (falls vorhanden)
LEITER (-)
VERSCHLUSSHAKEN UND
SYMBOL DER STROMRICHTUNG
