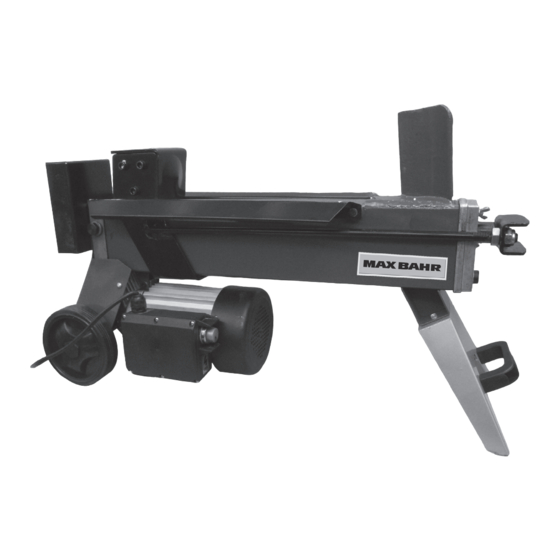

Max Bahr HSPH 4000 W Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Max Bahr Anleitungen
  4. Holzspalter
  5. HSPH 4000 W
  6. Originalbetriebsanleitung

Max Bahr HSPH 4000 W Originalbetriebsanleitung

Vorschau ausblenden
1
Inhalt
2
3
4
5
6

Werbung

Quicklinks

186_IM_23002796_HSPH_PD2_2010_04_30
Technische Daten
Baumaße L x B x H mm
Holz Ø min–max cm
Holz Länge min–max cm
Nullspannungsauslösung
Gewicht in kg
Antrieb:
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Spaltkraft t
Zylinderhub mm
Zylinder Vorlauf cm/sec
Zylinder Rücklauf cm/sec
Ölmenge l
Betriebsdruck bar
Drehzahl min
-1
Holzspalter HSPH 4000 W
Art.-Nr. 23002796
KIG GmbH · Am Tannenwald 2 · D-66459 Kirkel
186_IM_23002796_HSPH_PD2_2010_04_30.indd 1-2
HSPH 4000 W
810 x 270 x 460
5–25
25–37
ja
41
230/50
1500
1100
S3: 5 min. EIN / 5 min. AUS
4
250
4
6
2,4
160
2850
148 x 210 mm
Holzspalter
HSPH 4000 W
Originalbetriebsanleitung
Lesen Sie diese Anleitung vor der Montage und dem Betrieb des
Artikels sorgfältig durch und be wahren Sie sie für späteres
Nachschlagen auf. Änderungen aufgrund des technischen
Fortschritts vor behalten.
30.04.10 09:30
