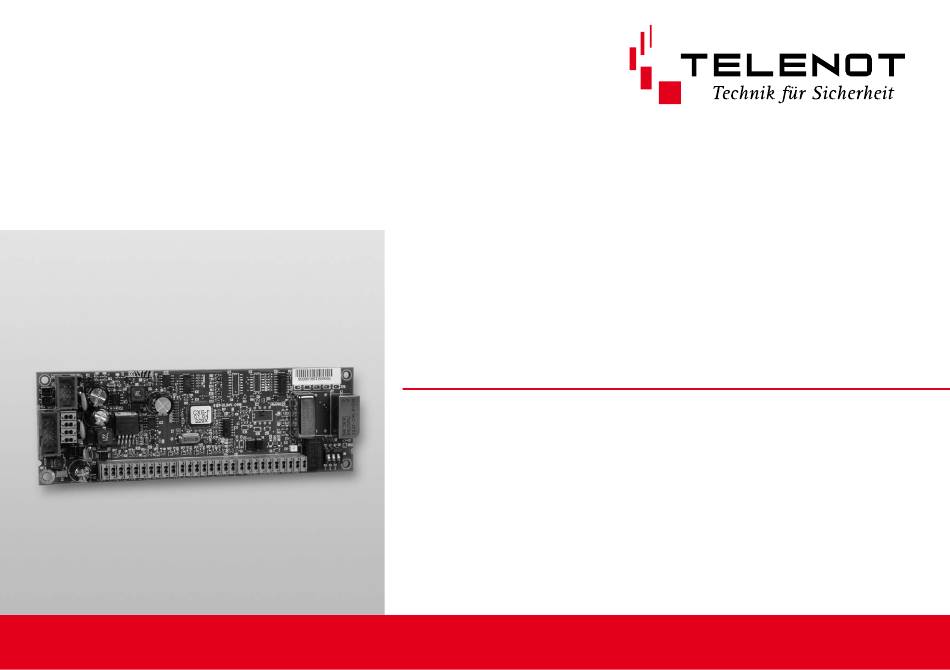

- Seite 1 ERWEITERUNGSMODUL CXB-F (FREQUENZHAUPTMELDER) TECHNISCHE BESCHREIBUNG Version (04) deutsch...
- Seite 2 Hersteller/Inverkehrbringer TELENOT ELECTRONIC GMBH Wiesentalstraße 60 73434 Aalen GERMANY Telefon +49 7361 946-0 Telefax +49 7361 946-440 info@telenot.de www.telenot.de Original Technische Beschreibung deutsch...
-
Seite 3: Benutzerhinweise
Gefahren hin. Eingebettete Sicherheits- und Allgemeine Verkaufsbedingungen Warnhinweise sind mit einem Piktogramm gekennzeichnet. Die Allgemeinen Verkaufsbedingungen finden Sie auf der Umgang mit Verpackungsmaterialien TELENOT-Website unter www.telenot.com und im TELENOT- Produktkatalog. GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder durch Symbolerklärungen... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Platine CXB-F Benutzerhinweise . . . . . . . . . . . . . . . . . . . . . . 3 Verbindungsleitung comXline CXB Sicherheitshinweise . -
Seite 5: Funktionsübersicht
Funktionsübersicht Funktionsübersicht Das Erweiterungsmodul CXB-F ist zum Aufstecken auf die Über- tragungseinrichtungen comXline 1516, 2516, 3516 vorgesehen. Erweiterungsmodul CXB-F zur Schnittstellenanpassung der Weitere 7 Erweiterungsmodule CXB können über die com2BUS- Übertragungseinrichtung an einen Frequenzhauptmelder. Die Schnittstelle bis zu 1000 m von der Übertragungseinrichtung Übertragungseinrichtung ersetzt dabei die Standverbindung zur... -
Seite 6: Produktmerkmale
Produktmerkmale Produktmerkmale Montage 8 widerstandsüberwachte Meldelinien Führen Sie alle Montagearbeiten am Gerät nur durch, (Zuordnung von Sprachtexten für Meldelinien und Relais wenn die Betriebsspannung abgeschaltet und der Akku nur von Adresse 0 - 4 möglich) nicht angeschlossen ist. 1 Fernschalt-Relaisausgang Entladen Sie sich zuvor durch Berühren von geerdeten 1 Brand-Quittungsausgang Metallteilen um Schäden an Halbleiterbauteilen durch... -
Seite 7: Anschlüsse Und Schnittstellen
Anschlüsse und Schnittstellen Anschlüsse und Schnittstellen 3 x Distanzhalter Zum Flashen der Firmware ST1 Bu4 BUS- Störung Brand- Fern- Adresse Linsenkopfschraube Quittung schalten mit Sicherungsscheibe PTC-Sicherung 270 mA (+24 V) Störungsmeldung leuchtet --> Speicherüberlauf PTC-Sicherung 470 mA (+12 V ST1) Modul kurzzeitig entstromen PTC-Sicherung 470 mA (+12 V Bu4) DIP-Schalter zum Einstellen der com2BUS-Adresse Systemstecker ST1 dient der com2BUS-Verbindung Bu1-4 Der Federkraftanschluss eignet sich für Massivleiter bis... - Seite 8 Montage Anschlussbelegung Funktion Technische Daten +12 V Versorgung Spannungsversorgung CXB 10,2-30 V DC / 270 mA (Sicherung Si1: PTC 0,27 A) Eingang Zur Ansteuerung muss ein potenzialfreier 5-V-Speisung über 15 kΩ Kontakt angeschlossen werden. Der linke Anschluss jeder Meldelinie liegt Eingang am Analog-/Digitalwandlereingang. Der rechte Anschluss jeder Meldelinie liegt auf GND.
- Seite 9 Montage Funktion Technische Daten Eingang Anschluss an Frequenzhaupt- Signal: 12 V DC mit überlagerter Frequenz (abhängig melder vom Hauptmelderzustand) Störung Ausgang Störungsausgang Schließer: potenzialfrei-schaltend belastbar: max. 30 V/100 mA Brand- Ö Ausgang Brandmeldung quittiert Relaiskontakt (belastbar max. 30 V/100 mA) Quitt Fern- Ö Ausgang Parametrierbarer, aus der Ferne Öffner, Pol und Schließer des Fernschaltkontaktes schalten schaltbarer Relaisausgang...
-
Seite 10: Installation
Keine kapazitiven/induktiven Lasten anschließen! modul CXB. Auf der CXB befindet sich ein DC/DC-Stabilisator. Dieser transformiert die 24-V-Versorgungsspannung der BMZ Im Fehlerfall öffnet der Relaisausgang “Störung” auf der CXB-F. auf 12 V DC. Dieser kann den Fehlerzustand zurück über den Frequenzhaupt- melder, auch an der BMZ erkennbar machen. Über den gleichen Falls die ÜE über ein eigenes Netzteil oder aus der BMZ... - Seite 11 Fern- schalten 330 W Die CXB-F liefert auf dieser Schnittstelle eine Spannung von Die CXB ist mit einem Fernschaltrelais bestückt. Bedingt durch +12 V aus einem Quellwiderstand von ca. 600 Ω. Der Schleifen- die bistabile Ausführung dieses Relais wird kein zusätzlicher...
-
Seite 12: Parametrierung
ÜE übertragen. PC/Laptop mit installierter Parametriersoftware compasX Fehler USB-Kabel (A/B) (Störung zwischen Frequenzhauptmelder und CXB-F) Unter www.telenot.com können registrierte Errichter Frequenzen <444 Hz und >700 Hz auf der Schnittstelle a/b wer- die neuste Version der Parametriersoftware compasX den als Fehlerzustände erkannt. Der Fehlerzustand wird über kostenlos herunterladen. -
Seite 13: Inbetriebnahme
Der Flashadapter FAR1 ist eine Hardwarebaugruppe, die Mit dem DIP-Schalter S1 auf der Platine wird die BUS-Adresse eingestellt. TELENOT-Produkte mit der seriellen Schnittstelle eines PCs ver- bindet. Mit einer speziellen Flash-Software kann die Firmware In der PC-Software compasX muss dieselbe BUS-Adresse für das ausgewählte Erweiterungsmodul parametriert werden. -
Seite 14: Demontage Und Entsorgung
Verschrotten Sie das Metall. Geben Sie die Kunststoffelemente zum Recycling. Geben Sie die Elektro- und Elektronikteile zum Recycling oder schicken Sie diese an TELENOT zurück. RESET-Taste auf der ÜE-Platine drücken. Das Produkt unterliegt der gültigen EU-Richtlinie WEEE (Waste of Electrical and Electronic Equipment). Als COM-Port-Nummer des PCs im DOS-Fenster eintragen. -
Seite 15: Technische Daten
Energieversorgung Konformitätserklärung Betriebsspannung 12–24 (10,2–30) V DC Benötigen Sie eine EU-Konformitätserklärung, können Stromaufnahme in Ruhe ca. 10 mA bei 12 V Sie diese von der TELENOT-Homepage herunterladen, ca. 30 mA bei 24 V sofern Sie bei TELENOT registriert sind. Ein-/Ausgänge Brand-ML Frequenzhauptmelder a/b 8 Meldelinieneingänge mit/ohne Widerstandsüber-... - Seite 16 Technische Änderungen vorbehalten...
