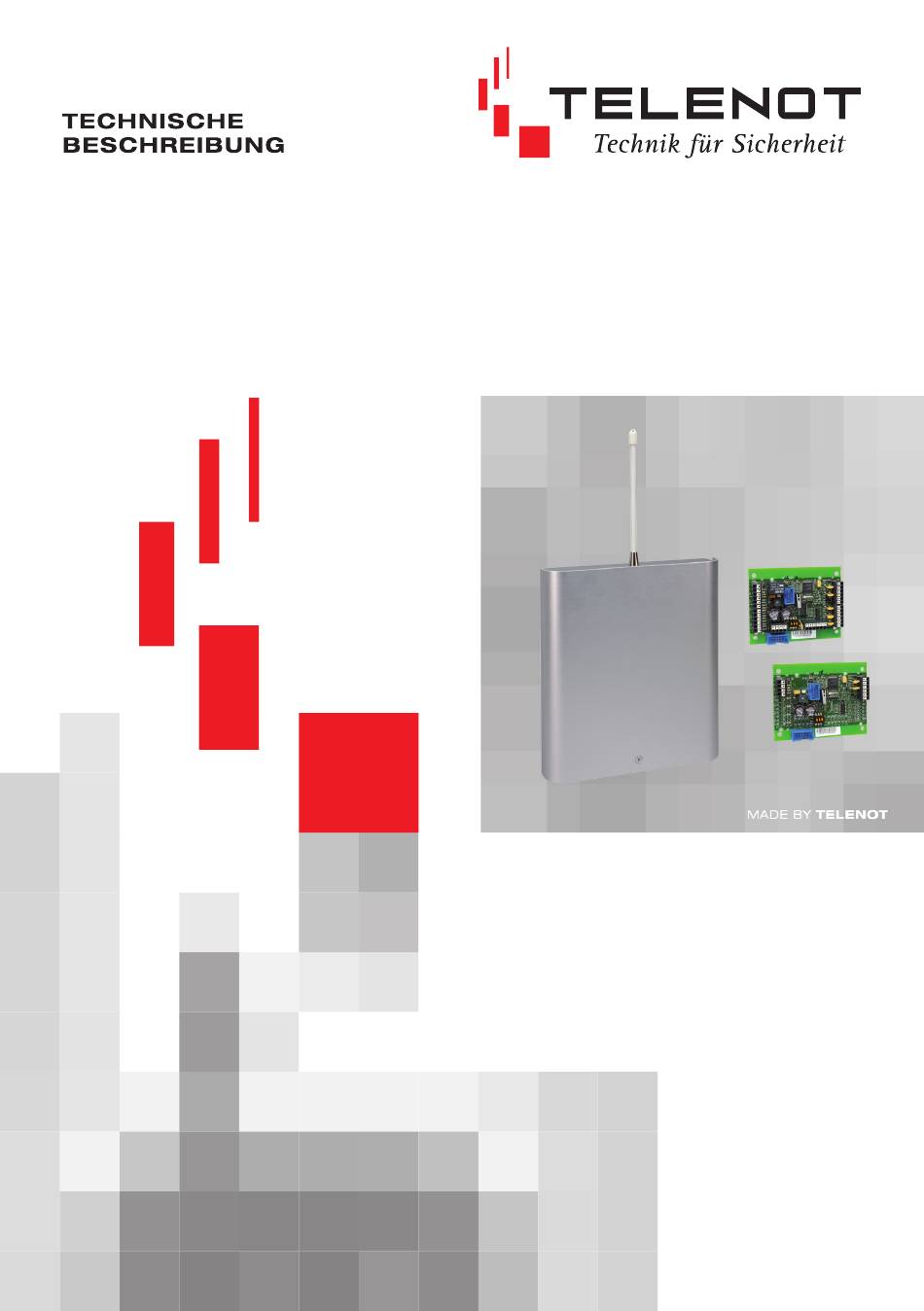

- Seite 1 Universelles Funkmodul UFM 260 Mai 2014...
- Seite 2 Hersteller des Produktes TELENOT ELECTRONIC GMBH Wiesentalstr. 42 73434 Aalen GERMANY Tel. +49 07361 946-1 Fax +49 07361 946-440 E-Mail: info@telenot.de Internet: http://www.telenot.de Original Technische Beschreibung deutsch...
-
Seite 3: Inhaltsverzeichnis
Montageort des UFM 260 ............................9 Anschluss Modul comlock 4x0 UFM ........................10 Montage der Antenne .............................. 10 Anwendungsbeispiele ...........................11 UFM 260 mit Türmodul comlock 410 UFM ....................... 11 Funksignalgeber-Set DSS2 OAS-R ......................... 11 Baugruppen ............................12 Funk-Gateway FGW 210 UFM ..........................12 Netzteil-Baugruppe NT UFM .......................... -
Seite 4: Produktidentifizierung
Stelle 10: Kennziffer 3 = Kennziffer für Set Stelle 11 - 15: wird mit Nullen aufgefüllt Das Auslieferungsdatum bzw. der Herstellungszeit- raum ist mit der Seriennummer verknüpft und in einer Datenbank der Fa. TELENOT hinterlegt. Der Softwarestand steht auf der Platine. -
Seite 5: Allgemeines
Anschluss externer Signalgeber. Gehäuse. Alternativ kann auch das Türmodul comlock 410 notwendige Softwareversionen (07/2012) über den com2BUS an das UFM 260 bis zu 1000 m abgesetzt angeschlossen werden. Das Signalgebermodul ist auch als Funksignalgeber- Set DSS2 OAS-R lieferbar und besteht aus dem... -
Seite 6: Installationshinweise
Installationsweise Installationshinweise Der Aufkleber mit dem Gerätetyp befindet sich auf der rechten Seite des Gehäuseun- Mechanischer Aufbau terteils. Das Gehäuse GR20 des UFM 260 besteht aus einem Gehäusedeckel und -unterteil. Der Gehäusedeckel wird in das Unterteil eingehängt und mittels einer zentralen Schraube befestigt. Im Gehäuseunterteil befindet sich an der Oberseite die Montageöffnung für die Antenne. - Seite 7 Installationsweise Für die Montage an der Wand befinden sich 2 Bohrlö- cher, eine Befestigungslasche und ein Kunststoffein- satz zur Kabeldurchführung im Gehäuseunterteil. Die Antenne mit Schlüssel befindet sich im Beipack. Der Deckelkontakt ist vorverdrahtet. Das Flach- bandkabel für ein Tür- bzw. Signalgebermodul ist vormontiert.
- Seite 8 Installationsweise Lieferumfang Gehäuse GR20 inklusive eingebauter Platine FGW (UFM) und NT-UFM Antenne inkl. Sicherungsmutter und Montageschlüssel Verbindungsleitung FGW zu NT-UFM Abdeckhaube für 230 V inkl. Zubehör Bohrschablone Beiblatt Wichtige Hinweise Technische Beschreibung Softwarestand der Platine Seriennummer der Platine Kabeleinführung...
-
Seite 9: Montageort Des Ufm 260
Installationsweise Montageort des UFM 260 Netzanschluss Vor der Montage ist zu prüfen, ob am vorgesehenen Geräte mit eingebautem Netzteil entsprechen der Montageort die Feldstärke der Funkverbindung Schutzklasse I. Das Netzteil liefert eine Versorgungs- ausreicht (siehe Kap. 7 Projektierungsmode). Es muss spannung von nominal 12 V DC als Funktionsklein- auf einen möglichst großen Abstand der Antenne zu... -
Seite 10: Anschluss Modul Comlock 4X0 Ufm
Installationshinweise Anschluss Modul Montage der Antenne comlock 4x0 UFM Vor Anschluss des Moduls ist die Platine an den vorgesehenen Einbauplatz im UFM 260 zu montieren und das Flachbandkabel aufzustecken. Installationskabel mit Kabelbinder in den dafür vor- gesehenen Rechteckausschnitten zugentlasten. Kabeladapter Bohrung Zur Leitereinführung in die Anschlussklemme muss... -
Seite 11: Anwendungsbeispiele
Anwendungsbeispiele Anwendungsbeispiele UFM 260 mit Türmodul comlock 410 UFM Magnetkontakt Sperrelement cryplock Leseeinheit Türöffner Universelles Funkmodul UFM 260 Riegelkontakt comlock 410 UFM complex 200H/400H 230 V ~ Funksignalgeber-Set DSS2 OAS-R Signalgeber Universelles Funkmodul OAS-R UFM 260 comlock 400 UFM Akku 1,2 Ah... -
Seite 12: Baugruppen
Baugruppe FGW 210 UFM Baugruppen Funk-Gateway FGW 210 UFM com2BUS LD1 gelb, Störung zum NT UFM und LD2 grün, Betrieb comlock 4xx UFM +12 V com2BUS extern SMB-Stecker Schirmblech steht zzt. nicht zur SVST\ Verfügung Gehäuse zum Flashen der Firmware FGW 210 UFM mit Flashadapter FAR1 LD1 gelb Störungsanzeige siehe Kap. -
Seite 13: Netzteil-Baugruppe Nt Ufm
Baugruppe NT UFM Netzteil-Baugruppe NT UFM com2BUS Akku Ausgang +12 V externe Verbraucher Akku + AST\ Ausgänge Spannungs- versorgungsstörungen Akku-Sicherung T1A Eingang Summer gn ge ge LD1 „Netz gut“ LD2 „Stoe Akku“ LD3 „Stoe EV“ Trafo 230 V ~ 50 Hz 10 VA Summer: laut Lautstärke... -
Seite 14: Ausgänge
Baugruppe NT UFM 4.2.2 Ausgänge Die Verwendung der Ausgänge ist nicht VdS-gemäß. 1000µ ext. Verbraucher +12 V Ausgangsspannung 12 (10,5-14,5) V DC Si3 T1A Funktionskleinspannung Akku 1,2 A mit sicherer Trennung Ausgangsstrom 400 mA zusätzlich kurzzeitig 1000 mA aus Akku +12 V Spannungsversorgungsstörungen AST\... -
Seite 15: Türmodul Comlock 410 Ufm
Baugruppe comlock 410 UFM Türmodul comlock 410 UFM Schnittstelle für Flashadapter FAR1 Ö ITÖ Relais +12 V Daten Lese- einheit Adresse Transceiver zum NT UFM SVT- SimonsVoss PTC-Sicherungen 0,4 A Versorgungsspannung +12 V (Simons & Voss) 0,4 A Versorgungsspannung SP1 0,4 A Versorgungsspannung SP2 0,4 A... -
Seite 16: Anschlüsse
Baugruppe comlock 410 UFM Anschlüsse +12 V vorzugsweise zum Anschluss von Glasbruchmeldern, da rücksetzbar max. 3 x GBS1 oder 20 x MK rücksetzen Zur Aktivierung des Eingangs ist eine MG 1 10k ± 1 % Mindestsignallänge von 200 ms not- wendig. - Seite 17 Baugruppe comlock 410 UFM comlock/cryplock Leseeinheit Der comlock HF-Distanzleser R-ED Distanz verwendet andere Adernfarben. Sperrelement 1/2 +12 V PTC-Si 0,4 A SP 1/2 +12 V Sperrelement Rückmeldung Hersteller von Schalteinrichtungen empfehlen pro 30 Meter Leitungslänge je eine Ader mit 0,6 mm ∅...
- Seite 18 Türmodul comlock 4xx mit der seriellen Schnittstelle eines PC verbindet. Mit einer speziellen Flash-Software kann die Firmware in den Flashbau- stein gespeichert werden. Die neueste Flash-Software sowie die Firmware können Sie über die TELENOT-Homepage www.telenot.de kostenlos herunterladen, wenn Sie bei TELENOT registriert sind.
-
Seite 19: Signalgebermodul Comlock 400 Ufm
Signalgebermodul comlock 400 UFM, einem bers gedacht. Signalgeber OAS-R und einem Akku 12 V/1,2 Ah. Für den Betrieb des UFM 260 mit Der Gesamtwiderstand beider Adern zwi- einem Signalgeber ist der Einsatz schen comlock 400 UFM und Signalgeber darf eines Akkus 12 V/1,2 Ah zwingend max. -
Seite 20: Inbetriebnahme
Besteht zwischen dem Funk-Gateway FGW 210 (in der EMZ eingebaut bzw. abgesetzt) und Firmware complex 200H/400H auf den Stand dem UFM 260 länger als 3 min keine Verbindung, ≥ 18.47 flashen gehen die Ausgänge in einen definierten Zustand Firmware FGW 210 auf den Stand über (Grundzustand der Parametrierung). -
Seite 21: Projektierungsmode
Projektierungsmode Projektierungsmode Bedien- und Anzeige- elemente Der Projektierungsmode dient zur Anzeige der Feld- stärke der Funkverbindung an der jeweiligen Kompo- Deckelkontakt nente. Nur wenn die Komponente bereits eingelernt Der Deckelkontakt überwacht das Gehäuse ist, kann der Projektierungsmode genutzt werden. auf Öffnung (Sabotage) und schaltet den Verwenden Sie immer eine Komponente vom glei- Projektierungsmode ein, sofern sich die chen Typ, der an der jeweiligen Stelle montiert wird. -
Seite 22: Parametrierung
Parametrierung Parametrierung UFM 260 Die EMZ complex 200H/400H kann max. 8 UFM 260 Die Parametrierung der Komponente UFM 260 verwalten. erfolgt über die EMZ mit der PC-Parametriersoftware compasX ab Version 17. Voraussetzung für Parametrierung: Funk-Gateway FGW 210 eingebaut in der Die jeweils neueste Version der compasX-Software ... - Seite 23 Parametrierung Die nachfolgenden Parametrierung entspricht dem Anschlussbeispiel 1 im Kap. 3.1. (UFM 260 mit eingebautem comlock 410 UFM und angeschlossenem Magnetkontakt, Riegelkontakt, Sperrele- ment und Türöffner) eingelerntes Funkmodul UFM 260 mit Geräte-Nr. 01234 und der benötigten 5 Meldepunkte ...
-
Seite 24: Comlock 4X0
Adresse des Türmoduls (0 bis 7) auf der Platine comlock 4xx wird mit dem Schiebeschalter S2 die Adresse des Türmoduls eingestellt (siehe Kap. 4.3). Text/Montageort Name des am Funkmodul UFM 260 angeschlossenen comlock 4xx Moduls com2BUS-Anschluss Name des eingelernten Funkmoduls UFM 260 ... -
Seite 25: Cryplock Leser Mit Tastenfeld
Parametrierung CL-Tastatur: Sperrzeit nach Falscheingabe 15 min. (ohne Abbruchmöglichkeit) 15 min. (Abbruch bei 2 x Code okay) keine 9.2.2 cryplock Leser mit Tastenfeld Sabotageüberwachung der comlock-Schnittstelle angeschlossenen Lesertyp an der comlock-Schnittstelle auswählen (Es sollte immer der Lesertyp eingestellt werden, der angeschlossen ist.) Die Leitung zur Leseeinheit wird stetig gepollt und ist damit überwacht. -
Seite 26: Eingang Magnetkontakt/Riegelkontakt
Parametrierung 9.2.3 Eingang Magnetkontakt/Riegelkontakt Eingang Alle konventionellen Eingänge, die sich auf der Platine befinden. Verwendung Verwendung des Eingangs als Meldergruppe, Schalteinrichtung (falls möglich) oder keine Nicht verwendete Eingänge sollten auf “-------” eingestellt werden. SE-Nr. Nummer der Schalteinrichtung ... -
Seite 27: Meldergruppe
Parametrierung 9.2.4 Meldergruppe Meldung von comlock 410 Transceiver Schließzylinder Sicherungsbereich Zu welchem Sicherungsbereich der Meldepunkt (MG) zugehörig ist. Abschlusswiderstand Abschlusswiderstand wählbar Der Meldepunkt ist in Ruhe, wenn der Abschluss o.k. ist. Besteht der Abschlusswiderstand aus zwei Widerständen, kann eine Zwei-Fenster-Meldergruppe ... -
Seite 28: Ausgang Sperrelement/Türöffner
Parametrierung 9.2.5 Ausgang Sperrelement/Türöffner Name Name des Ausgangs auf der Platine. Alle Ausgänge sind frei parametrierbar. Der Name deutet auf die vorzugsweise Verwendung des Ausgangs hin. Schaltet (auf) Der Ausgang ist ein Transistor, der bei Aktivierung auf +12 V schaltet ... -
Seite 29: Flashen Der Firmware Fgw 210 Ufm
Flashen der Firmware FGW 210 UFM Zum Flashen der Firmware wird der Flashadapter Übersicht Softwareversionen (02/2011) FAR1 (Art.-Nr. 100071077) benötigt. Die aktuelle Firmware können Sie über die TELENOT- Homepage herunterladen. Unter der Rubrik „Software“ Kategorie 1 „Flash Tool/Firmware“ Kategorie 2 „Firmware Einbruchmelderzentralen“... -
Seite 30: Technische Daten Ufm 260
Leser verkehrsweiß 100080256 Flashstecker zum Flashen der Leser graualuminium 100080255 Firmware bestehend aus: UFM 260 weiß pulverbeschichtet Antenne Lambda -Viertel, comlock 410 UFM Länge 152 mm cryplock HF-/Tastaturleser R/K-MD Blei-Akku 12 V/1,2 Ah Schutz gegen Umwelteinflüsse nach VdS 2110 Umweltklasse... - Seite 31 Gerät am Lebensende getrennt vom Hausmüll der örtlichen Kommune zur Entsorgung zuzuführen. Für die Rückgabe entstehen keine Gebühren. EG-Konformitätserklärung Benötigen Sie eine EG-Konformitätserklärung für das Universelle Funkmodul UFM 260 können Sie diese von der TELENOT-Homepage herunterladen, sofern Sie bei TELENOT registriert sind.
- Seite 32 Technische Änderungen vorbehalten...
