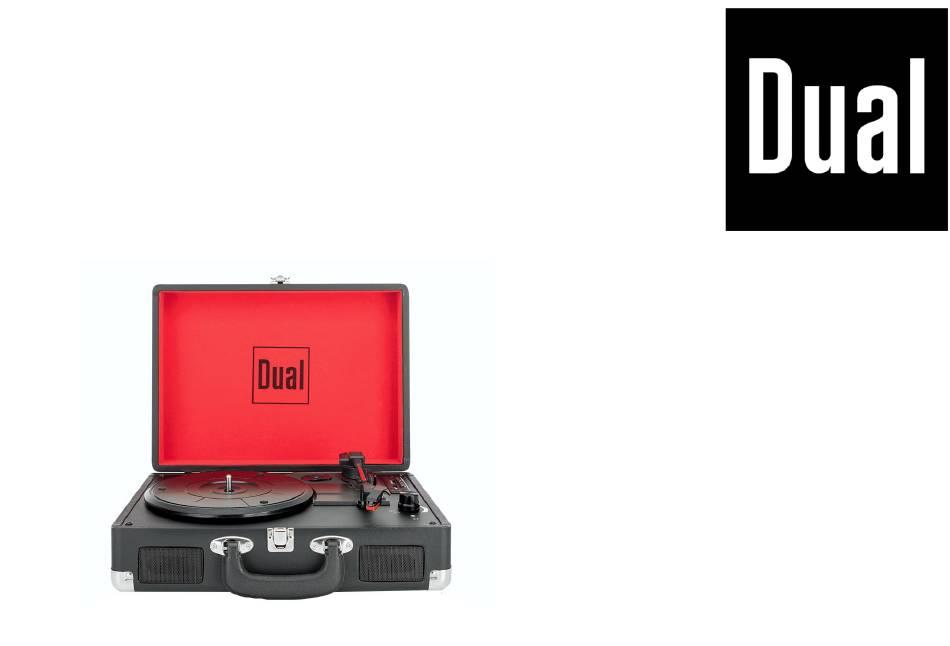

- Seite 1 KP 1 V1-DE_0521 KP 1 Koffer-Schallplattenspieler mit Bluetooth rX/tx und USB/SD-Direktaufnahme Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bedienung ..............15 Vorwort ................3 Gerät Ein-/Ausschalten / Lautstärke einstellen .. 15 Zielgruppe dieser Bedienungsanleitung ....3 Schallplatte abspielen ............16 Gestaltungsmerkmale dieser Bluetooth-Funktionen ............19 Bedienungsanleitung ............3 Externe Tonquelle (AUX) anschließen ....... 21 Warnhinweise ................4 Aufnahmefunktion ............. -
Seite 3: Vorwort
Vorwort Vorwort Gestaltungsmerkmale dieser Bedienungsanleitung Diese Bedienungsanleitung hilft beim bestimmungsgemäßen und sicheren Gebrauch des Verschiedene Elemente der Bedienungsanleitung sind Gerätes. mit festgelegten Gestaltungsmerkmalen versehen. So kann leicht festgestellt werden, ob es sich um Die Bedienungsanleitung aufmerksam durchlesen und für den späteren Gebrauch aufbewahren. normalen Text, Insbesondere die enthaltenen Sicherheits- und <Menüpunkte>,... -
Seite 4: Warnhinweise
Vorwort Warnhinweise Die Warnhinweise in dieser Bedienungsanleitung sind gemäß nachfolgendem Schema aufgebaut: GEFAHR Das Signalwort „GEFAHR“ kennzeichnet eine Warnung vor unmittelbarer Lebensgefahr! WARNUNG Das Signalwort „WARNUNG“ kennzeichnet eine Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT Das Signalwort „VORSICHT“ kennzeichnet eine Warnung vor möglichen mittleren und oder leichten Verletzungen! ACHTUNG... -
Seite 5: Technische Daten
Technische Daten Technische Daten Frequenzausgang 90 Hz bis 18 kHz Technische Änderungen und Irrtümer vorbehalten. S/ N Ratio 84 dB Die Abmessungen sind ungefähre Werte. Maximale Größe: Plattenspieler KP1 Micro SD-Karte 32 GB Flash USB 32GB Abmessungen geöffnet (Breite x Tiefe x Höhe) 350 ×... -
Seite 6: Richtlinien Und Normen
Lieferumfang Richtlinien und Normen Lieferumfang Hiermit erklärt die Dual GmbH, dass der Bitte erst das Gerät und alle Zubehörteile aus der Funkanlagentyp KP 1 der Richtlinie 2014/53/EU Verpackung entnehmen. entspricht. Der vollständige Text der EU-Konformitätserklärung ist Hinweis unter der folgenden Internetadresse verfügbar: Die Schutzkappe für die Nadel am Tonarmkopf nicht... -
Seite 7: Geräteübersicht
Geräteübersicht Geräteübersicht Plattenspieler Verschluss Deckel / Staubschutzhaube Zentrierpuck Plattenteller Lautsprecher Tragegriff Tonabnehmerkopf Kopfhöreranschluss, 3,5 mm Netzschalter / Lautstärkeregler mit POWER LED Schiebeschalter für die AUTO STOP-Funktion. Schiebeschalter zur Geschwindigkeitswahl 33, 45, 78 Lifthebel Bedienteil Abb. .: Geräteübersicht Tonarm... - Seite 8 Geräteübersicht Bedientasten und Anschlüsse AUX-IN OUT Cinch-Audio-Ausgang R rot - rechter Kanal OUT Cinch-Audio-Ausgang L weiß - linker Kanal. DC: 5 V-Anschluss für Steckernetzteil MODE Modus Taste Wahltaste zurück Play / Pause Taste Wahltaste vor LED-Leuchte USB-Anschluss SD Karten Anschluss Abb.
-
Seite 9: Besondere Eigenschaften Des Gerätes
Geräteübersicht Besondere Eigenschaften des Gerätes • Das Gerät verfügt über zwei Lautsprecher. • Das Gerät verfügt über einen USB-Eingang zur Aufnahme und Wiedergabe. • Das Gerät verfügt über einen SD/MMC Kartenschacht zur Aufnahme und Wiedergabe. • Mit dem Gerät kann über die Bluetooth-Schnittstelle das Audio-Signal eines Bluetooth-fähigen Smartphones oder Tablets wiedergeben werden. -
Seite 10: Hinweise Zur Handhabung
Hinweise zur Handhabung Hinweise zur Handhabung • Sicherstellen, dass das Netzkabel oder der Stecker Alle Sicherheitshinweise sorgfältig durchlesen und diese immer leicht zugänglich ist, damit das Gerät schnell Bedienungsanleitung für spätere Fragen aufbewahren. von der Stromversorgung getrennt werden kann. Alle Warnungen und Hinweise in dieser •... - Seite 11 Hinweise zur Handhabung Sicherheitshinweise zur Aufstellung des Gerätes Sicherheitshinweise zum Betrieb des Gerätes • Um Feuergefahr und die Gefahr eines elektrischen • Musik nicht mit großer Lautstärke hören. Dies kann Schlages zu vermeiden, das Gerät weder Regen zu bleibenden Gehörschäden führen. noch sonstiger Feuchtigkeit aussetzen.
-
Seite 12: Bestimmungsgemäße Verwendung
Hinweise zur Handhabung Bestimmungsgemäße Verwendung Sicherheitshinweise zur Reparatur und Wartung • Reparaturen und Wartungsarbeiten dürfen Das Gerät dient zum Abspielen von Schallplatten und ausschließlich vom Kundendienst oder durch vom zur Wiedergabe von Audio-Signalen über den USB- Hersteller autorisiertes Fachpersonal vorgenommen Eingang, den Micro-SD-Eingang, über das FM-Radio werden. -
Seite 13: Gerät Zum Betrieb Vorbereiten
Gerät zum Betrieb vorbereiten Gerät zum Betrieb vorbereiten Kopfhörer anschließen VORSICHT Alle Klebestreifen und Transportbänder entfernen. Gehörschäden! Plattenspieler am Verstärker anschließen Zu hohe Lautstärke kann zu Gehörschäden führen, besonders in Verbindung mit Kopfhörern. Vor der Verwendung von Kopfhörern die Gerätelautstärke auf den minimalen Wert einstellen. -
Seite 14: Steckernetzteil Anschließen
Gerät zum Betrieb vorbereiten Steckernetzteil anschließen ACHTUNG Beschädigung des Gerätes Beschädigung des Gerätes durch falsche Netzspannung. Sicherstellen, dass Netzspannung mit den Angaben auf dem Steckernetzteil übereinstimmt. Abb. .: Netzteil am Gerät anschließen Das Kabel des Steckernetzteils mit der Buchse DC (1) am Gerät verbinden und dann das Steckernetzteil in die Steckdose stecken. -
Seite 15: Bedienung
Bedienung Bedienung Gerät ausschalten Den Lautstärkeregler (1) gegen den Uhrzeigersinn Gerät Ein-/Ausschalten / Lautstärke drehen, bis Sie ein „Klicken“ hören. einstellen Das Gerät verfügt über einen Lautstärkeregler mit Lautstärke einstellen kombinierten Ein- / Ausschalter. • Lautstärke erhöhen: Lautstärkeregler (1) im Uhrzeigersinn drehen. -
Seite 16: Schallplatte Abspielen
Bedienung Schallplatte abspielen Schallplatte abspielen Abnehmen / Anbringen der Platte auflegen, bei Singles den Zentrierpuck aufsetzen. Ggf. den Nadelschutz entfernen. Nadelschutzkappe Die MODE-Taste bis zur Betriebsartwahl „PHONO“ drücken. Am Schiebeschalter zur Geschwindigkeitswahl die gewünschte Geschwindigkeit 33, 45, oder 78 wählen. 4. -
Seite 17: Nadel Am Tonabnehmer Auswechseln
Bedienung Nadel am Tonabnehmer auswechseln Hinweis Zum Abspielen der Schallplatte über einen externen Bluetooth Lautsprecher / Kopfhörer, siehe Kapitel „Bluetooth-Sendefunktion“ auf Seite 20. Abspielen beenden Den Tonarm mit dem Hebel des Tonarmliftes anheben. Den Tonarm vorsichtig über der Tonarmablage positionieren und mit dem Hebel des Tonarmliftes absenken. - Seite 18 Bedienung Nadel auswechseln Die Abtastnadel (1) mit einem Schraubendreher vorsichtig vom Tonabnehmer (2) lösen "A". Die Abtastnadel (1) vorsichtig in Pfeilrichtung "B" abziehen. Die neue Abtastnadel vorsichtig in Pfeilrichtung "C" einsetzen, dabei auf das Einrasten der Führungsnasen (3) am Tonabnehmer achten. 4.
-
Seite 19: Bluetooth-Funktionen
Das Gerät über den Drehschalter einschalten. Das Gerät verfügt über eine Bluetooth- Die Mode-Taste drücken, bis die LED blau blinkt. Empfangsfunktion. 4. Warten, bis „Dual KP 1“ auf dem Bildschirm des • Bluetooth-Empfangsfunktion: Wiedergabe des Smartphones / Tablets angezeigt wird. - Seite 20 Bedienung Bluetooth-Sendefunktion Hinweis Das Gerät über den Drehschalter einschalten. • Den externen Bluetooth-Empfänger zum Pairing im Zweimal kurz hintereinander die MODE-Taste Umkreis von 1 m um das Gerät positionieren. drücken. • Das Gerät bleibt für ca. 30 Sekunden im Pairing- •...
-
Seite 21: Externe Tonquelle (Aux) Anschließen
Bedienung Externe Tonquelle (AUX) anschließen Der Ton eines externen Gerätes (z. B. CD-Player, DVD- Player, AV-Receiver, Smartphone oder andere Geräte mit Audioausgang) kann über die Lautsprecher dieses Gerätes wiedergeben werden. Den Audioausgang des externen Gerätes über ein Audiokabel (mit 3,5 mm Klinkenstecker) mit dem Audio-Eingang AUX IN verbinden. -
Seite 22: Aufnahmefunktion
Aufnahmefunktion Vorbereitung Aufnahmefunktion Die Speichergröße des USB-Mediums und der Mirco-SD Karte ist auf 32 GB limitiert. Aufgrund der Vielzahl Die Aufnahme-Funktion zeichnet Ihre Musik auf ein verschiedener Modelle an Speichermedien und MP3 USB-Medium oder einer Micro-SD Karte auf. Flash-Playern kann nicht garantiert werden, dass jedes Modell unterstützt wird. -
Seite 23: Gerät Reinigen
Wasser gereinigt werden. Vor dem Reinigen immer das Steckernetzteil aus der Steckdose ziehen. Hinweis Zubehör ist in unserem Shop unter https://dual.de/shop/ ACHTUNG erhältlich. Beschädigung von Bauteilen! Keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin zur Reinigung verwenden. -
Seite 24: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Symptom Mögliche Ursache/Abhilfe Bei Fehlfunktionen das Gerät anhand der folgenden Tabellen überprüfen. Wenn die Störung auch nach den Der Ton leiert • Der Antriebsriemen ist zu locker beschriebenen Überprüfungen nicht behoben werden und muss gewechselt werden. konnte, Kontakt mit dem Hersteller aufnehmen. Die Drehzahl •... - Seite 25 Fehlerbehebung Symptom Mögliche Ursache/Abhilfe Das Bluetooth- • Sicher stellen, dass das Gerät kann nicht Mobiltelefon neue gekoppelt Verbindungen zulässt und die werden. maximale Anzahl der erlaubten Geräte nicht erreicht hat. Die Funktion • Das gekoppelte Bluetooth- „Pause, Gerät muss AVRCP (Audio / Wiedergabe“...
-
Seite 26: Entsorgungshinweise
Entsorgungshinweise Entsorgung des Gerätes Entsorgungshinweise Altgeräte sind kein wertloser Abfall. Durch Entsorgung der Verpackung umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. GEFAHR Dieses Gerät ist entsprechend der Richtlinie Lebensgefahr durch Ersticken! 2012/19/EU über Elektro- und Elektronik- Altgeräte (WEEE) gekennzeichnet. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien. -
Seite 27: Ersatzteile & Zubehör
Ersatzteile & Zubehör Ersatzteile & Zubehör Die Verfügbarkeit von passendem Zubehör und Ersatzteilen für Ihr Gerät können Sie rund um die Uhr unter https://dual.de/shop/ erfragen. Bitte beachten, dass wir nur an eine Anschrift innerhalb von Deutschland versenden können. - Seite 28 Hersteller DUAL GmbH · Graf-Zeppelin-Str. 7 · D-86899 Landsberg · www.dual.de Servicehotline: 08191 / 915 777 0 · E-Mail: support@dual.de...
