SilverCloud YS810 Benutzerhandbuch Seite 10

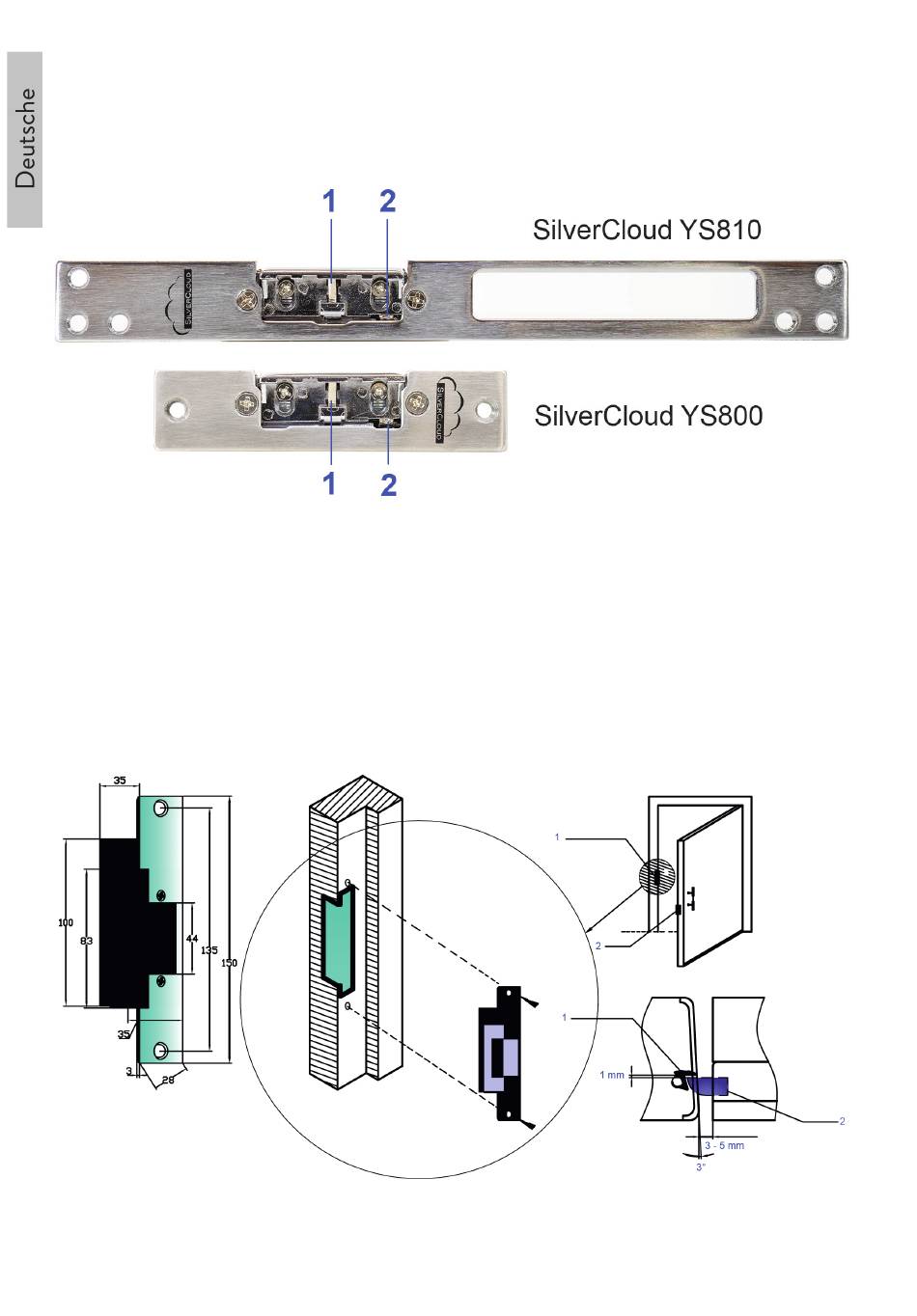

Die Rückhaltefunktion ist aktiv, wenn der Zentralstift im Inneren
des Elektroschlosses (siehe Bild unten) beim Schließen der Tür
durch den Riegel des Türschlosses gedrückt wird. Mit dieser
Funktion kann das Schloss geöffnet bleiben, bis die Tür geöffnet wird
.
1. Verstärkungsstift
2. Manueller Sicherungsstift
Installationshinweis
Um die Tür normal zu öffnen, lassen Sie 1-2 mm zwischen dem Türschlossriegel
und dem Elektroschlossriegel und 3-5 mm zwischen der Frontplatte des
Elektroschlosses und der Türschlossplatte.
1. Elektroschloss YS800/YS810
2. Türschlossriegel
Benutzerhandbuch 10
