- 1 Vorderes Bedienteil
- 2 Rückseite der Anzeige (Siehe Installationshandbuch)
- 3 Positionsanzeigebetriebsweisen
- 4 Inkrementale und Absolute Zählung Sowie Zählung in Bezug auf den Nullpunkt der Maschine
- 5 Werkzeugvoreinstellung
- 6 Achsen-Voreinstellung
- 7 Skalierungsfaktor
- 8 Kegelüberprüfung
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fagor NV-300T
Inhaltszusammenfassung für Fagor NV-300T
- Seite 1 Fagor Automation S. Coop. NV-300/301T Bedienhandbuch. Manual code: 14460002 Manual version: 0501 Software version: 3.xx...
-
Seite 2: Inhaltsverzeichnis
Werkzeugvoreinstellung ....................10 Löschen aller Werkzeuge ....................10 Achsen-Voreinstellung...................... 11 Spezielle Arbeitsgänge ..................... 14 2.4.1 Skalierungsfaktor ......................14 2.4.2 Koordinatenwerte einfrieren (HOLD) ................14 Kegelüberprüfung ......................15 Anhang .......................16 Fehler-Kodes ........................16 Wartung ..........................17 (2/17) - Bedienhandbuch. - NV-300T/301T - V0501... -
Seite 3: Beschreibung Des Gerätes

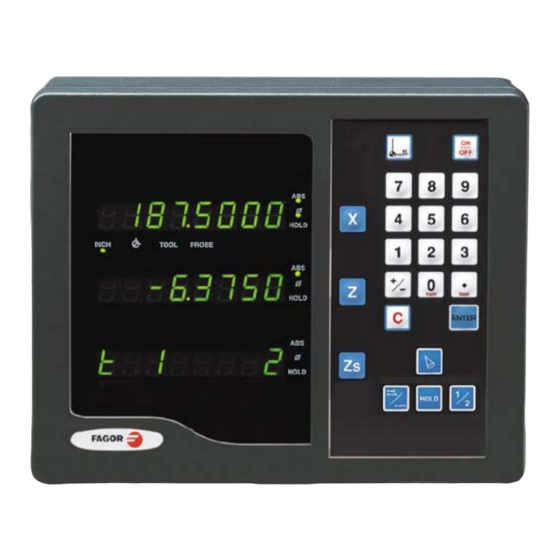

) der Maschine anzuzeigen. 1.1 Vorderes Bedienteil Das Display jeder Achse verfügt über 8 Ziffernfelder in grüner Farbe mit einer Höhe von 14,1 mm und ein weiteres für das Minuszeichen. V0501 - NV-300T/301T - Bedienhandbuch. - Beschreibung des Gerätes - (3/17) -
Seite 4: Rückseite Der Anzeige (Siehe Installationshandbuch)
Zum Ändern des Vorzeichens des einzusetzenden Wertes oder zum Ändern der Auflösung von fein auf grob und umgekehrt. Es wird zur Berechnung der Werkstück-Konizität. 1.2 Rückseite der Anzeige (siehe Installationshandbuch) (4/17) - Beschreibung des Gerätes - Bedienhandbuch. - NV-300T/301T - V0501... -
Seite 5: Ein- Und Ausschalten Der Anzeige
Netz, ohne dass diese Taste zuvor betätigt wurde, ausgeschaltet wird, versucht die Positionsanzeige die aktuelle Position abzuspeichern. In dem Fall, dass keine Zeit für die Sicherung aller Informationen gegeben wird, erscheint beim Einschalten die Meldung FEHLER2. V0501 - NV-300T/301T - Bedienhandbuch. - Beschreibung des Gerätes - (5/17) -
Seite 6: Positionsanzeigebetriebsweisen
Achsvorschubgeschwindigkeit Die Anzeige der dritten Achse (Zs) zeigt die Bewegungsgeschwindigkeit der schnelleren Achse in m/min oder Fuss/min je nach “inch”-Led-Zustand. Zur Aktivierung oder Deaktivierung dieser Option, siehe PAR11 Installationshandbuch. (6/17) - Beschreibung des Gerätes - Bedienhandbuch. - NV-300T/301T - V0501... -
Seite 7: Inkrementale Und Absolute Zählung Sowie Zählung In Bezug Auf Den Nullpunkt Der Maschine
Position der einen Achse inkremental und die der anderen absolut angegeben werden. In diesem Fall muss man, um den Anzeigemodus für eine bestimmte Achse zu ändern, eine der beiden Tastenkombinationen drücken. V0501 - NV-300T/301T - Bedienhandbuch. - Beschreibung des Gerätes - (7/17) -
Seite 8: Auswahl Und Suche Des Maschinennullpunkts
Standartwert „0“ ist) eingetragen ist. - Zum verlassen Nullpunktsuchedie Tastenkombination erneut eingeben. Anmerkung: Berücksichtigen Sie bitte, dass im Modus Nullpunkt der Maschine nur die Referenzpunktsuche möglich ist. Alle anderen Funktionen sind nicht möglich. (8/17) - Beschreibung des Gerätes - Bedienhandbuch. - NV-300T/301T - V0501... - Seite 9 Auswahl der Referenzachse. die Anzeige beginnt zu blinken. Verfahren der Achse bis in die gewünschte Zone. Zur Voreinstellung dieses Punktes mit dem Wert, der im Display blinkt (Parameterwert PAR10). V0501 - NV-300T/301T - Bedienhandbuch. - Beschreibung des Gerätes - (9/17)
-
Seite 10: Bedienung Des Positionsanzeigers
Um die Offsets aller Werkzeuge zu löschen: Diese LED muss ausgeschaltet werden. Diese Tastenfolge drücken. Den Text wird angezeigt: "Delete?", [ENTER]drücken um die Operation zu validieren oder [C] zu devalidieren. (10/17) - Bedienung des Positionsanzeigers - Bedienhandbuch. - NV-300T/301T - V0501... -
Seite 11: Achsen-Voreinstellung
Nun gibt es zwei Möglichkeiten, fortzufahren: - Die Achse mit dem Wert Null voreinstellen, indem diese Tastenkombination gedrückt wird: [22.600] - Die Achse zur ersten Position verschieben bis die Anzeige anzeigt: 22.600. V0501 - NV-300T/301T - Bedienhandbuch. - Bedienung des Positionsanzeigers - (11/17) - Seite 12 Display wiederum 0.000 anzeigt. - In dieser Form werden nun nacheinander alle Zylinder bearbeitet. Anmerkung: Diese Taste drücken, bis die Leuchte ABSaufleuchtet. Dann wird die Istposition bezüglich des Werkzeugnullpunkts “0” angezeigt. (12/17) - Bedienung des Positionsanzeigers - Bedienhandbuch. - NV-300T/301T - V0501...
- Seite 13 Jederzeit und durch Drücken dieser Taste wird die aktuelle Position bezogen auf vorherigem Nullpunkt (Leds ausgeschaltet), Werkstücknullpunkt (ABS- Led eingeschaltet) oder bezogen auf Maschinennullpunkt (Maschinen-Led eingeschaltet) angezeigt. 22.600 47.600 63.600 V0501 - NV-300T/301T - Bedienhandbuch. - Bedienung des Positionsanzeigers - (13/17)
- Seite 18 FAGOR AUTOMATION S. COOP. Bª San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón - Spain - Web: www.fagorautomation.com Email: info@fagorautomation.es Tel.: (34) 943 719200 Fagor Automation S. Coop. Fax: (34) 943 791712...
-
Seite 19: Koordinatenwerte Einfrieren (Hold)
Interner Fehler (Kundendienst) Fehler 99 Interner Fehler (Kundendienst) EEEEEEEE Überschreitung der Zählanzeige oder der Suchgeschwindigkeit (Ios) Fagor Automation übernimmt keine Verantwortung für mögliche Druck- oder Übersetzungsfehler auf diesem Blatt und behält sich Fagor Automation S. Coop. (Spanien) vor, ohne Vorankündigung Veränderungen einzuführen.
