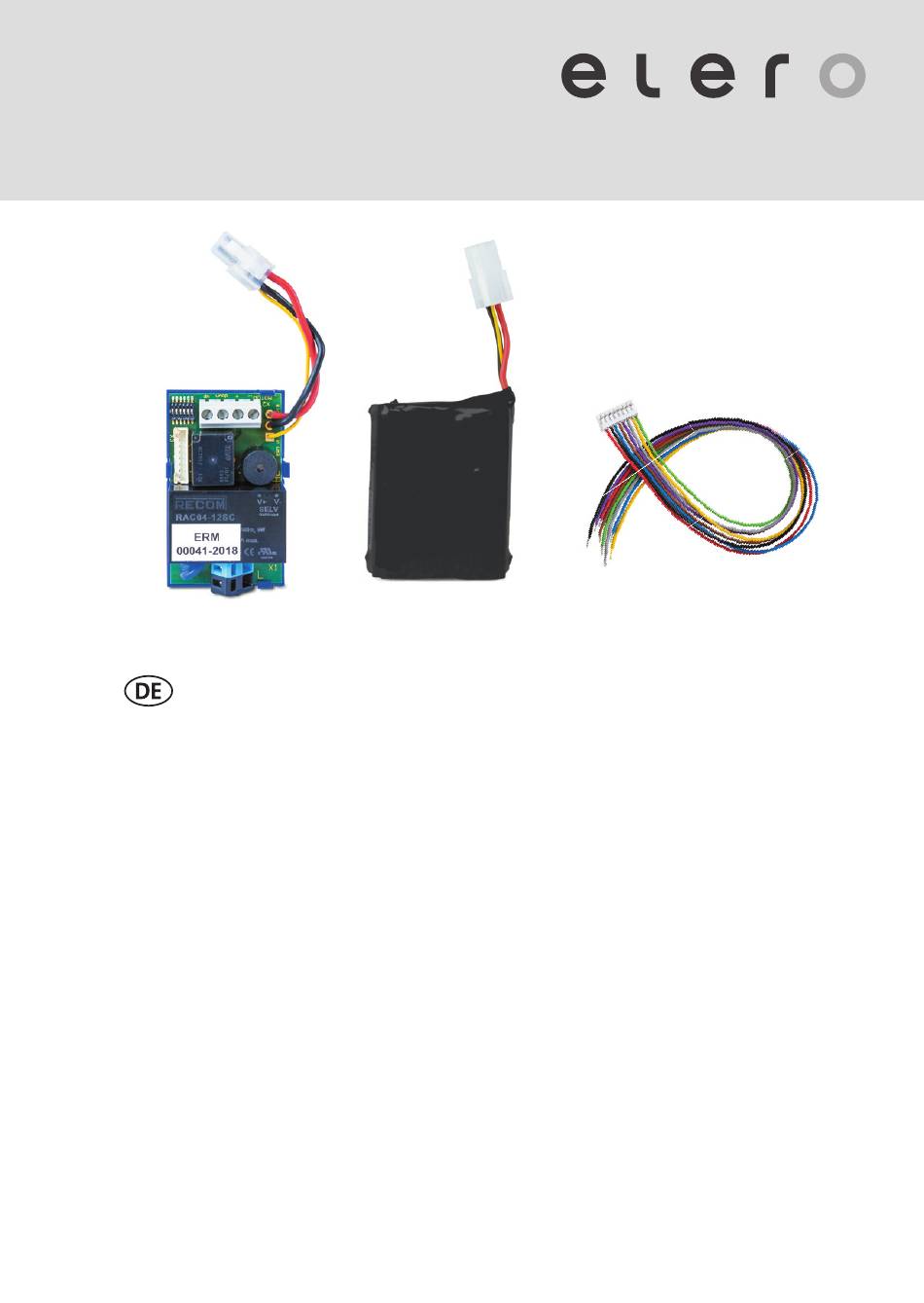

- Seite 1 ExitSafe 28 388.0001 Bedienungsanleitung Für künftige Verwendung aufbewahren. 18 123.4601_DE_0921...
- Seite 2 Die deutsche Bedienungsanleitung ist die Original- fassung. Alle anderssprachigen Dokumente stellen Übersetzun- gen der Originalfassung dar. Alle Rechte für den Fall der Patent-, Gebrauchsmus- ter- oder Geschmacksmustereintragung vorbehalten. 2 | DE elero GmbH...
-
Seite 3: Inhaltsverzeichnis
Transport ........... 7 Installation und Inbetriebnahme ....8 Reparatur ..........9 Gewährleistung ......... 9 Systembeschreibung ......10 Anwendungsbereich ........ 10 Verwendbare Antriebe zum ExitSafe ..10 Allgemeine Funktionsübersicht ....10 Systemaufbau ......... 11 Technische Daten ......14 Typenschilder .......... 14 Elektrische Daten ........14 Umgebungsbedingungen ...... - Seite 4 Weitere Hinweise ........28 Instandhaltung ........28 Reinigung ..........28 Wartung ........... 28 Reparatur ..........29 Außerbetriebnahme und Entsorgung 29 Demontage ..........29 Entsorgung ..........30 Zertifi zierung und Impressum ....30 EU-Konformitätserklärung ....... 30 Impressum ..........30 4 | DE elero GmbH...
-
Seite 5: Einleitung
Einleitung Diese Gebrauchsanleitung beschreibt die Funktionen und Eigenschaften des ExitSafe Systems. ExitSafe ermöglicht den akkugepuff erten Betrieb von elektrisch angetriebenen Rollläden und Jalousien. Für einen ordnungsgemäßen und sicheren Gebrauch diesen Anleitungen folgen. Für künftige Verwendung aufbewahren. Kontakt zum Hersteller elero GmbH Maybachstr. -
Seite 6: Sicherheitshinweise
Planung, Installation, Inbetriebnahme und Wartung von Gebäudetechnik. Bestimmungsgemäßer Gebrauch ExitSafe wurde für den Betrieb von elektrisch angetrie- benen Rollläden und Jalousien entwickelt. Das ExitSafe System ist für den Betrieb von 12 V DC Rohr- und Jalousieantrieben am 230 V AC Netz mit vorüberge- hendem Ausfall der Netzversorgung und gelegentlicher Betätigung ausgelegt. -
Seite 7: Transport
1. Rettungswegs führen kann. Bei der Verwendung des ExitSafe sind die einsatzspezi- fi schen nationalen und internationalen Sicherheits- und Unfallverhütungsvorschriften einzuhalten. Die Komponenten des ExitSafe sind für den Einbau in Installations-Unterputz-/Aufputzdosen konzipiert. Ein Umbauen oder sonstiges Verändern des ExitSafe ist nicht erlaubt. -
Seite 8: Installation Und Inbetriebnahme
WARNUNG Nutzen Sie die mitgelieferte Verpackung. • Behandeln Sie die Komponenten des ExitSafe sorg- • fältig. Vermeiden Sie den Transport eines vollgeladenen • Akkupacks. Beachten Sie die erlaubte Lagertemperatur. • Vermeiden Sie Stöße, Schläge oder Herabfallen. • Installation und Inbetriebnahme... -
Seite 9: Reparatur
Hersteller repariert werden. Wenden Sie sich gegebe- nenfalls an Ihren Lieferanten. Gewährleistung • Die Gewährleistungsdauer für ExitSafe beträgt 12 Mo- nate ab Kaufdatum. Ausgenommen sind Schäden, die durch unsachgemäße Verwendung entstehen. • Öff nen Sie das Gerät niemals eigenmächtig. Das Öff - nen des Gehäuses führt zum Erlöschen des Gewähr-... -
Seite 10: Systembeschreibung
Systembeschreibung Anwendungsbereich ExitSafe ermöglicht den netzgepuff erten Betrieb von elektrisch angetriebenen Rollläden und Jalousien. ExitSafe kann eingesetzt werden, wenn die Funktion eines Rohrantriebs auch bei Ausfall der 230V Netzver- sorgung eines Gebäudes noch ermöglicht werden muss. Verwendbare Antriebe zum ExitSafe Nur zur Verwendung mit kabelgebundenen elero An- trieben DC 12V. -
Seite 11: Systemaufbau
Auf-Bewegung des An- triebs gewährleistet werden kann, dann ertönt ein Warn- signal. Das ExitSafe kann so eingestellt werden, dass in diesem Fall der Antrieb automatisch auf gesteuert wird. Die Leistungsfähigkeit des ExitSafe Akkupacks nimmt im Lauf der Zeit ab. - Seite 12 3.4.2 Akkupack ExitSafe-A Der Akkupack ExitSafe-A speichert die Energie für den Betrieb des ExitSafe. Der Akkupack beinhaltet verschie- dene Schutzeinrichtungen, die Beschädigungen der Akkuzellen durch Über- oder Unterspannung, Kurz- schluss oder Überlastung vermeiden. WARNUNG Nichtbeachtung folgender Vorschriften kann zu Feuer oder Explosion des Akkupacks führen.
- Seite 13 VarioTec-868 DC VarioTec-868 Einzel Zentral 3 4 5 6 Einzel- Melde- braun/rot rot/braun weiß Exit Safe S Netz schwarz Exit Safe A ExitSafe Befehlsgeber Zentralbedienung Befehlsgeber Einzelbedienung Einzel- Melde- braun/rot rot/braun weiß Exit Safe S Netz schwarz Exit Safe A...
-
Seite 14: Technische Daten
Technische Daten Typenschilder Typenschild ExitSafe-S elero GmbH Maybachstrasse 30 73278 Schlierbach www.elero.com Art.: 28 388.0101 XXXXXXXXXX Abbildung 2: Typenschild Steuermodul Typenschild ExitSafe-A elero GmbH Maybachstrasse 30 73278 Schlierbach www.elero.com Art.: 28 388.0201 XXXXXXXXXXXX Abbildung 3: Typenschild Akkupack Elektrische Daten Elektrische Daten... -
Seite 15: Umgebungsbedingungen
1200 s / 8 h Selbsthaltedauer 180 s Softwareklasse Umgebungsbedingungen Umgebungsbedingungen Schutzart IP 20 Betriebstemperatur 0° bis +60° C Lagertemperatur -20° bis +60° C Relative Luftfeuchtigkeit 0 ... 95% Max. Einsatzhöhe 2000 m über NHN elero GmbH DE | 15... -
Seite 16: Mechanische Daten
Gewicht Steuermodul ExitSafe-S 60 g Abmessungen Akkupack ExitSafe-A 70x55x20 mm Gewicht Akkupack ExitSafe-A 168 g Anschlussbelegung Die Stromversorgung des ExitSafe erfolgt über die Fe- derklemmen (X1) auf dem Steuermodul mit 230V AC. Bezeichnung Belegung Außenleiter Neutralleiter Tabelle 1: Belegung Netzeingang Die Ansteuerung und Versorgung des anzuschließenden... - Seite 17 ▲ Signal AUF für Motor braun / rot Tabelle 2: Belegung Motorklemme Das ExitSafe wird über Befehlsgeber mit potenzialfreien Kontakten gesteuert. Diese werden an der Steckerleiste (X3) auf dem Steuermodul angeschlossen. Bedienele- mente, die auch bei Ausfall der Netzversorgung noch versorgt werden müssen, können ebenfalls an dieser...
-
Seite 18: Vorbereitung

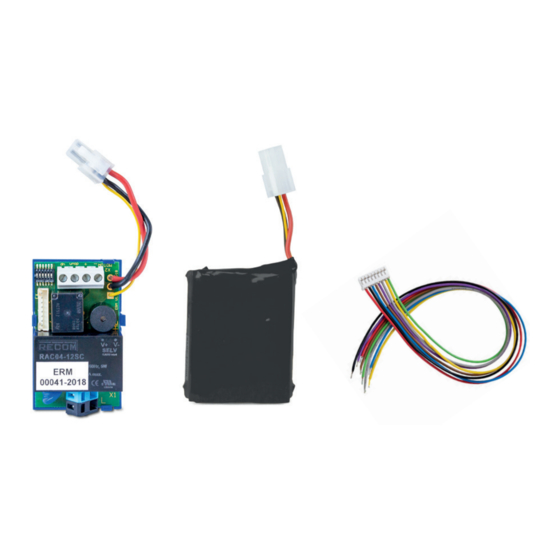

+ 8,4V bis 12V DC Versorgung Bedienelemente Tabelle 3: Belegung Bedienelemente Nicht benötigte Adern gegen Berührung isolieren. Steuerleitungen erst nach Verdrahtung auf Platine stecken. Vorbereitung Lieferumfang Bezeichnung Abbildung ExitSafe Artikel-Nr. 28 388.0001 Komplettgerät dargestellt in Installations-Doppeldose (nicht im Lieferumfang) 18 | DE elero GmbH... - Seite 19 Bezeichnung Abbildung Steuermodul ExitSafe-S Akkupack ExitSafe-A Artikel-Nr. 28 388.1201 (Ersatzteil) Anschlusskabel für Bedienelemente Artikel-Nr. 22 147.0001 Gebrauchsanleitung Für künftige Verwendung aufbewahren. Artikel-Nr. 18 123.4601 Tabelle 4: Lieferumfang elero GmbH DE | 19...
-
Seite 20: Optionales Zubehör
Wichtig: Maximal 1 Verlängerung je Antrieb verwenden (Gesamtlänge max. 3 m)! Verpackung Die Verpackung ist für den Schutz des ExitSafe während des Transports per Spedition oder Paketzustelldienst konzipiert worden. Prüfen Sie bitte nach dem Auspacken alle gelieferten Komponenten auf Vollständigkeit und Beschädigungen. - Seite 21 Tastbetrieb. Selbsthaltebetrieb. Selbsthaltung wird Selbsthaltung wird sofort aktiv. verzögert aktiv. Schließer-Kontakt an Öff ner-Kontakt an Ein- Eingang Melde ▲. gang Melde ▼ (Draht- brucherkennung). Tabelle 5: Übersicht der Einstellungen elero GmbH DE | 21...
-
Seite 22: Anschluss Und Montage
• nicht verlängern. Achten Sie auf korrekte und festsitzende Anschlüsse. • ExitSafe muss in einer staubfreien und trockenen Um- gebung installiert werden. Empfohlene Vorgehensweise für den Einbau und den Anschluss des ExitSafe in eine Installations-Doppeldose [z.B. von Fa. Kaiser GmbH (www.kaiser-elektro.de) die Electronic-Dose Unterputz ECON 1068-21 bzw. -
Seite 23: Inbetriebnahme
Inbetriebnahme Der Akkupack wird in einem Stromsparmodus und mit geringer Ladung ausgeliefert, so dass er zunächst keine Energie abgibt. ExitSafe ist in diesem Zustand nicht be- triebsbereit. Um die volle Betriebsbereitschaft herzustel- len, muss der Akkupack zunächst aufgeladen werden. Vorgehensweise für die Inbetriebnahme des ExitSafe: 1. -
Seite 24: Betrieb
6. Prüfen Sie alle benötigten Funktionen bei abgeschal- teter Netzversorgung. Betrieb Einzel- und Zentralbedienung ExitSafe wird über die Eingänge Einzel ▲, Einzel ▼, Melde ▲ und Melde ▼ bedient. Diese Eingänge müssen über Befehlsgeber mit potenzialfreien Kontakten ange- steuert werden. Der am ExitSafe angeschlossene Antrieb wird abhängig von diesen Eingängen angesteuert. -
Seite 25: Drahtbrucherkennung
Keine Drahtbrucherkennung. Der Befehlsgeber am Eingang Melde ▲ ist ein Schließer-Kontakt. Schalter 6 ON Drahtbrucherkennung. Der Befehlsgeber am Eingang Mel- de ▲ ist ein Öff ner-Kontakt. Signalisierung Das ExitSafe Steuermodul gibt die folgenden, akusti- schen Warnsignale aus: elero GmbH DE | 25... -
Seite 26: Automatisches Einfahren Des Behangs
Nur ein geringer Ladezustand des Akkupacks wird akustisch signalisiert. Automatisches Einfahren des Behangs Bei aktiviertem automatischem Einfahren des Behangs steuert ExitSafe den Antrieb auf, wenn der Ladezustand des Akkupacks soweit abgefallen ist, dass nur noch 26 | DE elero GmbH... -
Seite 27: Stillsetzung Und Wiederinbetriebnahme
Trennen Sie den Akkupack um dies zu vermeiden. • Der Akkupack wechselt nach mehreren Tagen ohne Nachladen in einen Stromsparmodus. ExitSafe ist in diesem Zustand nicht betriebsbereit. • Um nach dem Wiedereinschalten der Netzversorgung die volle Betriebsbereitschaft herzustellen, muss der Akkupack zunächst über mehrere Stunden aufgeladen... -
Seite 28: Weitere Hinweise
Akkupack. Daher ist ein Betrieb des Antriebs am Steuermodul ohne Akkupack nicht möglich. Instandhaltung Reinigung Die Komponenten des ExitSafe benötigen keine spe- zielle Reinigung, sofern sie durch den Einbau in einer Installationsdose vor Verunreinigungen geschützt sind. Wartung Der Akkupack des ExitSafe verliert nach längerem Betrieb oder häufi... -
Seite 29: Reparatur
• Achten Sie darauf, dass abgezogene Anschlusslei- • tungen nicht ungeschützt bleiben (isolieren). Falls Sie die ExitSafe Komponenten ausbauen möchten, gehen Sie bitte wie folgt vor: 1. Schalten Sie die Stromversorgung ab. 2. Fahren Sie den Akkupack durch mehrmalige Betäti- gung des Antriebs leer. -
Seite 30: Entsorgung
Die Verpackung muss nach den geltenden Regeln für Kartonagen und Kunststoff getrennt entsorgt werden. Zertifi zierung und Impressum EU-Konformitätserklärung Hiermit erklärt elero GmbH, dass ExitSafe der Richt- linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter- netadresse verfügbar: www.elero.de/downloads-service...
