Inhaltszusammenfassung für Satel ABAX2 ARU-200

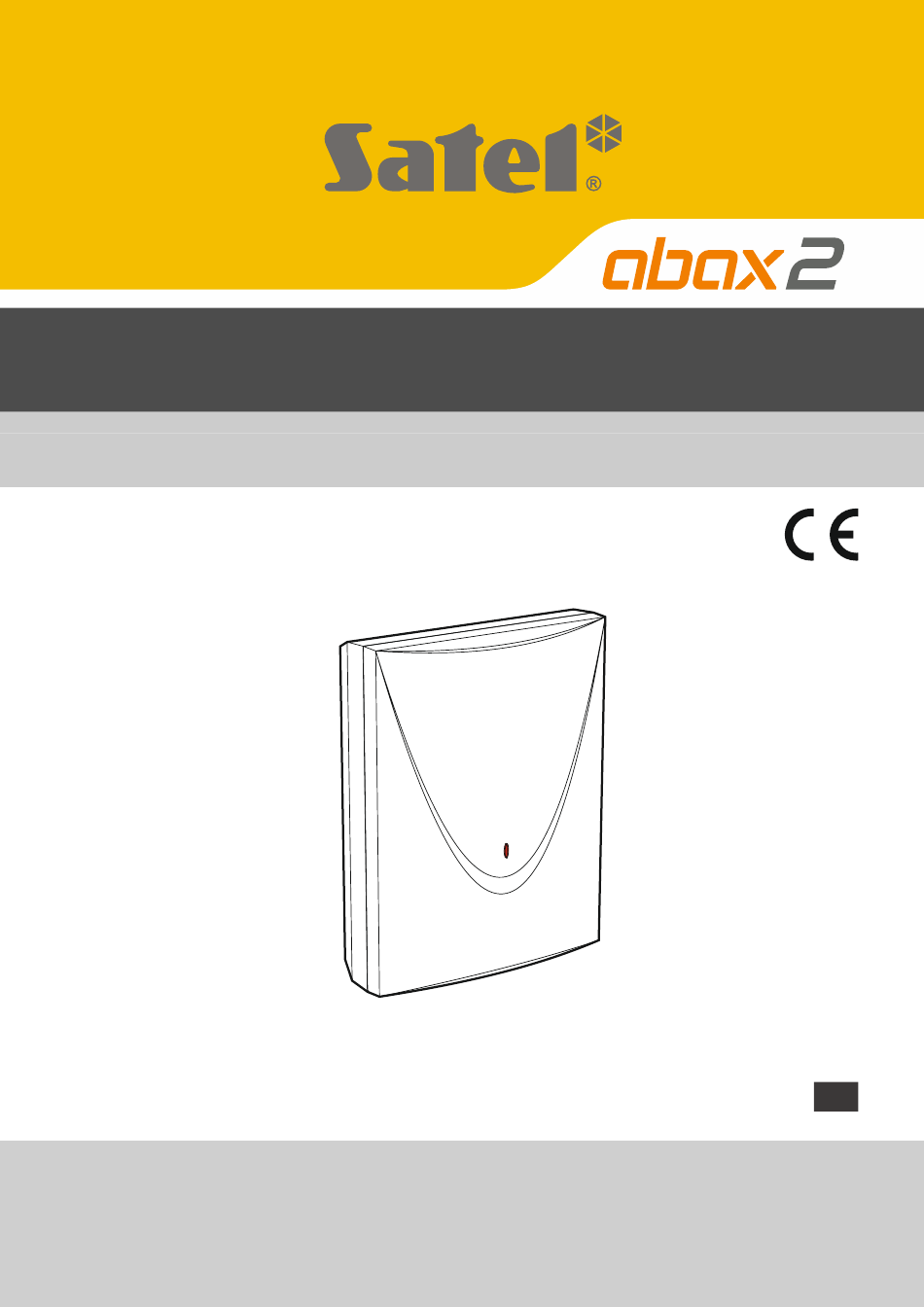

- Seite 1 ARU-200 Repeater für Funksignale Firmwareversion 1.00 aru-200_de 09/21 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Zollunion. Gerät der Schutzklasse II (Schutzisolierung). Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Webseite https://support.satel.eu zu finden.
- Seite 3 INHALTSVERZEICHNIS Eigenschaften ........................2 Elektronikplatine ....................... 3 Montage und Inbetriebnahme ................... 3 Technische Daten ......................6...
-
Seite 4: Eigenschaften
ARU-200 SATEL Der Repeater ARU-200 empfängt Übertragungen aus ABAX 2 Funkkomponenten und leitet diese weiter. Die Anleitung bezieht sich auf den Repeater, der durch die Funkbasismodule ACU-220 und ACU-280 mit der Firmwareversion 6.03 (oder höher) unterstützt wird. Der Repeater unterstützt die ABAX Funkkomponenten nicht. -
Seite 5: Elektronikplatine
SATEL ARU-200 2. Elektronikplatine RS-232-Schnittstelle (TTL). Akkumulator. Sabotagekontakt (NC). Anschluss für den Akku. zweifarbige LED zur Zustandsanzeige des Repeaters: Normalbetrieb – leuchtet grün; Kommunikation mit dem Funkbasismodul – roter Blitz; Störung der Stromversorgung 230 V AC – blinkt grün. - Seite 6 ARU-200 SATEL Der Repeater soll in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert werden. Planen Sie vor der Montage die Anordnung aller ABAX 2 Funkkomponenten, aus denen die Signale weitergeleitet werden sollen. Der Montageort des Repeaters soll so ausgewählt werden, dass sich diese Komponenten im dessen Erfassungsbereich befinden. Der Repeater...
- Seite 7 SATEL ARU-200 Im Alarmsystem INTEGRA / VERSA wird der Repeater als ARU-100 identifiziert. 7. Prüfen Sie den Pegel des durch das ABAX 2 Funkbasismodul vom Repeater empfangenen Signals. Fällt der Signalpegel unter 40%, wählen Sie einen anderen Montageort. Manchmal reicht es, das Gerät um ein paar Zentimeter zu verschieben.
-
Seite 8: Technische Daten
ARU-200 SATEL 4. Technische Daten Betriebsfrequenzband ................. 868,0 MHz ÷ 868,6 MHz Funkreichweite (im freien Gelände) ACU-220 ..................... bis zu 2000 m ACU-280 ..................... bis zu 1600 m Spannungsversorgung ................230 V AC, 50-60 Hz Ruhestromaufnahme ......................8 mA Max. Stromaufnahme ....................... 15 mA Akkumulator (Lithium-Ionen) ................
