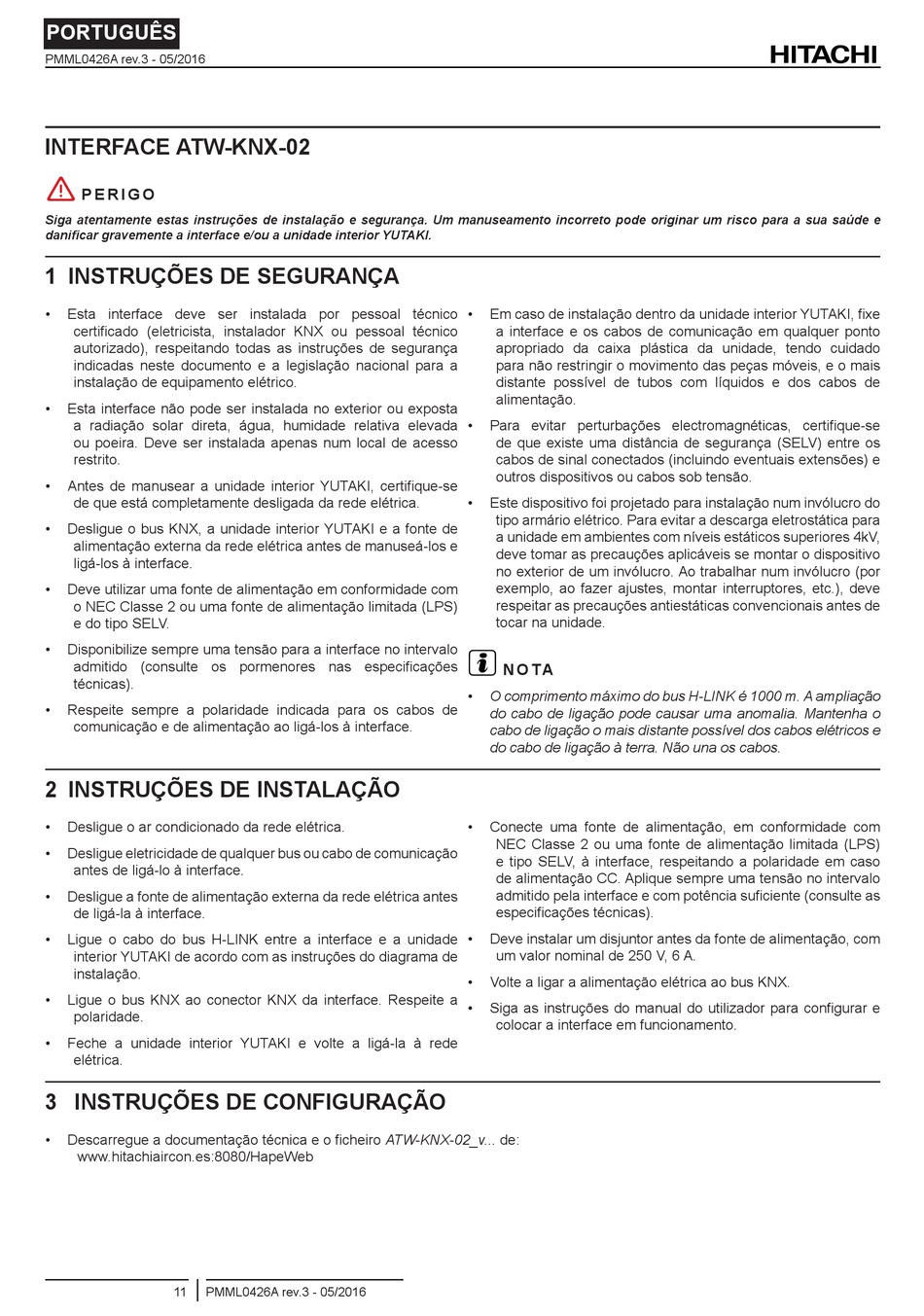

PORTUGUÊS
PMML0426A rev.3 - 05/2016
INTERFACE ATW-KNX-02
!
P E R I G O
Siga atentamente estas instruções de instalação e segurança. Um manuseamento incorreto pode originar um risco para a sua saúde e
danificar gravemente a interface e/ou a unidade interior YUTAKI.
1 INSTRUÇÕES DE SEGURANÇA
• Esta interface deve ser instalada por pessoal técnico
certificado (eletricista, instalador KNX ou pessoal técnico
autorizado), respeitando todas as instruções de segurança
indicadas neste documento e a legislação nacional para a
instalação de equipamento elétrico.
• Esta interface não pode ser instalada no exterior ou exposta
a radiação solar direta, água, humidade relativa elevada
ou poeira. Deve ser instalada apenas num local de acesso
restrito.
• Antes de manusear a unidade interior YUTAKI, certifique-se
de que está completamente desligada da rede elétrica.
• Desligue o bus KNX, a unidade interior YUTAKI e a fonte de
alimentação externa da rede elétrica antes de manuseá-los e
ligá-los à interface.
• Deve utilizar uma fonte de alimentação em conformidade com
o NEC Classe 2 ou uma fonte de alimentação limitada (LPS)
e do tipo SELV.
• Disponibilize sempre uma tensão para a interface no intervalo
admitido (consulte os pormenores nas especificações
técnicas).
• Respeite sempre a polaridade indicada para os cabos de
comunicação e de alimentação ao ligá-los à interface.
2 INSTRUÇÕES DE INSTALAÇÃO
• Desligue o ar condicionado da rede elétrica.
• Desligue eletricidade de qualquer bus ou cabo de comunicação
antes de ligá-lo à interface.
• Desligue a fonte de alimentação externa da rede elétrica antes
de ligá-la à interface.
• Ligue o cabo do bus H-LINK entre a interface e a unidade
interior YUTAKI de acordo com as instruções do diagrama de
instalação.
• Ligue o bus KNX ao conector KNX da interface. Respeite a
polaridade.
• Feche a unidade interior YUTAKI e volte a ligá-la à rede
elétrica.
3 INSTRUÇÕES DE CONFIGURAÇÃO
• Descarregue a documentação técnica e o ficheiro ATW-KNX-02_v... de:
www.hitachiaircon.es:8080/HapeWeb
11 PMML0426A rev.3 - 05/2016
• Em caso de instalação dentro da unidade interior YUTAKI, fixe
a interface e os cabos de comunicação em qualquer ponto
apropriado da caixa plástica da unidade, tendo cuidado
para não restringir o movimento das peças móveis, e o mais
distante possível de tubos com líquidos e dos cabos de
alimentação.
• Para evitar perturbações electromagnéticas, certifique-se
de que existe uma distância de segurança (SELV) entre os
cabos de sinal conectados (incluindo eventuais extensões) e
outros dispositivos ou cabos sob tensão.
• Este dispositivo foi projetado para instalação num invólucro do
tipo armário elétrico. Para evitar a descarga eletrostática para
a unidade em ambientes com níveis estáticos superiores 4kV,
deve tomar as precauções aplicáveis se montar o dispositivo
no exterior de um invólucro. Ao trabalhar num invólucro (por
exemplo, ao fazer ajustes, montar interruptores, etc.), deve
respeitar as precauções antiestáticas convencionais antes de
tocar na unidade.
?
N O TA
• O comprimento máximo do bus H-LINK é 1000 m. A ampliação
do cabo de ligação pode causar uma anomalia. Mantenha o
cabo de ligação o mais distante possível dos cabos elétricos e
do cabo de ligação à terra. Não una os cabos.
• Conecte uma fonte de alimentação, em conformidade com
NEC Classe 2 ou uma fonte de alimentação limitada (LPS)
e tipo SELV, à interface, respeitando a polaridade em caso
de alimentação CC. Aplique sempre uma tensão no intervalo
admitido pela interface e com potência suficiente (consulte as
especificações técnicas).
• Deve instalar um disjuntor antes da fonte de alimentação, com
um valor nominal de 250 V, 6 A.
• Volte a ligar a alimentação elétrica ao bus KNX.
• Siga as instruções do manual do utilizador para configurar e
colocar a interface em funcionamento.
